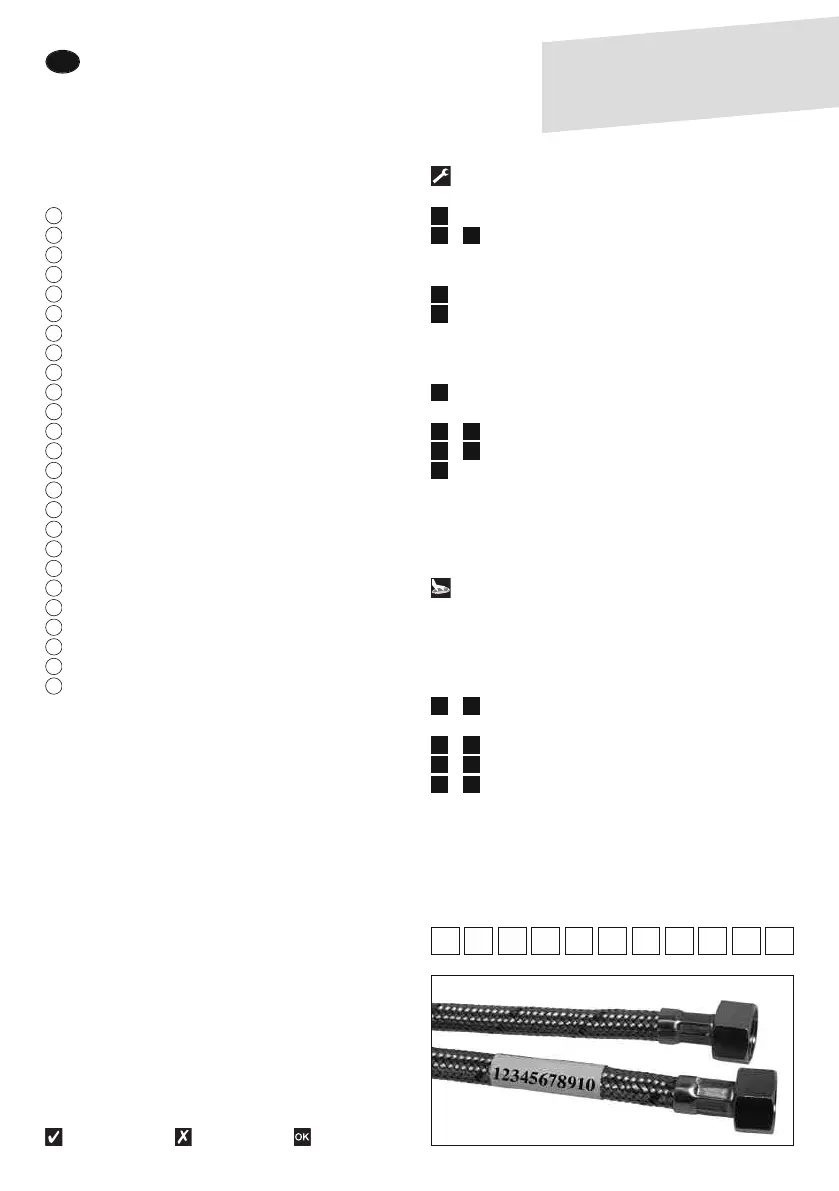

Teileliste BLANCOATOS-S ND
Hebel
Farbkappe am Hebel
Schraube am Hebel
Abdeckring
Kartuschensicherungsmutter
Kartusche
Körper + Passstück
Passstück Brausekopf
Brauseschlauch
Dichtung Brauseschlauch oben
Dichtung Brauseschlauch unten
Gewicht
Brausekopf
Strahlregler
Innenkörper
Teflonring
O-Ring
O-Ring
Teflonring
Montageset
Flexschlauch
Durchflussbegrenzer ND
Rückflussverhinderer
T-Stück
Dichtung Flexschlauch
Technische Daten
Anwendungsbereich
• Niederdruckspeicher und Boiler
• Nicht für Druckspeicher/Durchlauferhitzer geeignet
Betriebsdruck:
• Min. 0,5 Bar
• Max. 10,0 Bar
Temperatur:
• empfohlen: 60° C
• maximal: 80°C
Symbole
richtig falsch empfohlen
13
22
18
21
25
24
23
20
19
16
2
10
9
17
15
14
12
11
8
7
6
5
4
3
1
Installation
Abbildungen
Hahnlochbohrung: 35 mm
– Armatur befestigen
ACHTUNG: Dichtung zwischen Armatur
und Auflagefläche nicht vergessen!
Eckventil durchspülen
Empfehlung: Schmutzfilter einbauen
weitere Abbildungen auf der hinteren Ausklappseite
Übersicht Anschluss ND-Armatur mit
Schlauchbrause
– Anschlussleitungen befestigen
– Brauseschlauchführung
Perlator/Strahlregler spülen
Kontrolle nach Fertigstellung der Montage:
Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl
Pflege
Bitte beachten Sie die Hinweise und Abbildungen
auf der hinteren Ausklappseite
Abbildungen
– Weiches (Mikrofaser-)Tuch und milde
Reinigungsmittel benutzen
– Vorsicht mit harten Gegenständen
– Gebrauch der Schlauchbrause
– Reinigung des Perlators/Strahlreglers mit Essig
Wichtig
Für eventuelle Rückfragen bitte hier die 11-stellige
Artikelnummer (siehe Banderole am Kaltwasser-
schlauch Ihrer Armatur) eintragen.
1
2 4
5
6
7
8
2726
2522
2120
1917
16
1513
12
Montage- und Pflegeanleitung
Damit Sie die hohe Funktionalität und den erstklassigen Komfort der
BLANCO Küchenarmaturen nutzen können, haben wir die wichtigsten
Produktinformationen hier für Sie zusammengestellt.
