Blanco TAMPERA Hot - Elektroschaltplan; Maße und Anschlüsse; Prüfung der Sicherheitsgruppe; 13 Technische Daten

12 13
REINIGUNG, PFLEGE, WARTUNG
12.2 Prüfung der Sicherheitsgruppe
Das Sicherheitsventil muss halbjährlich auf die korrekte Funktion geprüft
werden. Dazu die Kappe des Überdruckventils an der Sicherheitsgruppe kurz
um ca. 90° drehen. Das Ventil wird dadurch geöffnet, und es strömt Wasser in
den Ablauf. Achten Sie darauf, dass der Ablauf korrekt installiert ist und das
Wasser ablaufen kann. Nach dem Loslassen der Kappe darf kein Wasser mehr
austreten. Falls dies nicht der Fall ist, schließt das Überdruckventil nicht mehr
richtig ab und die Sicherheitsgruppe muss ausgetauscht werden.
13. Technische Daten

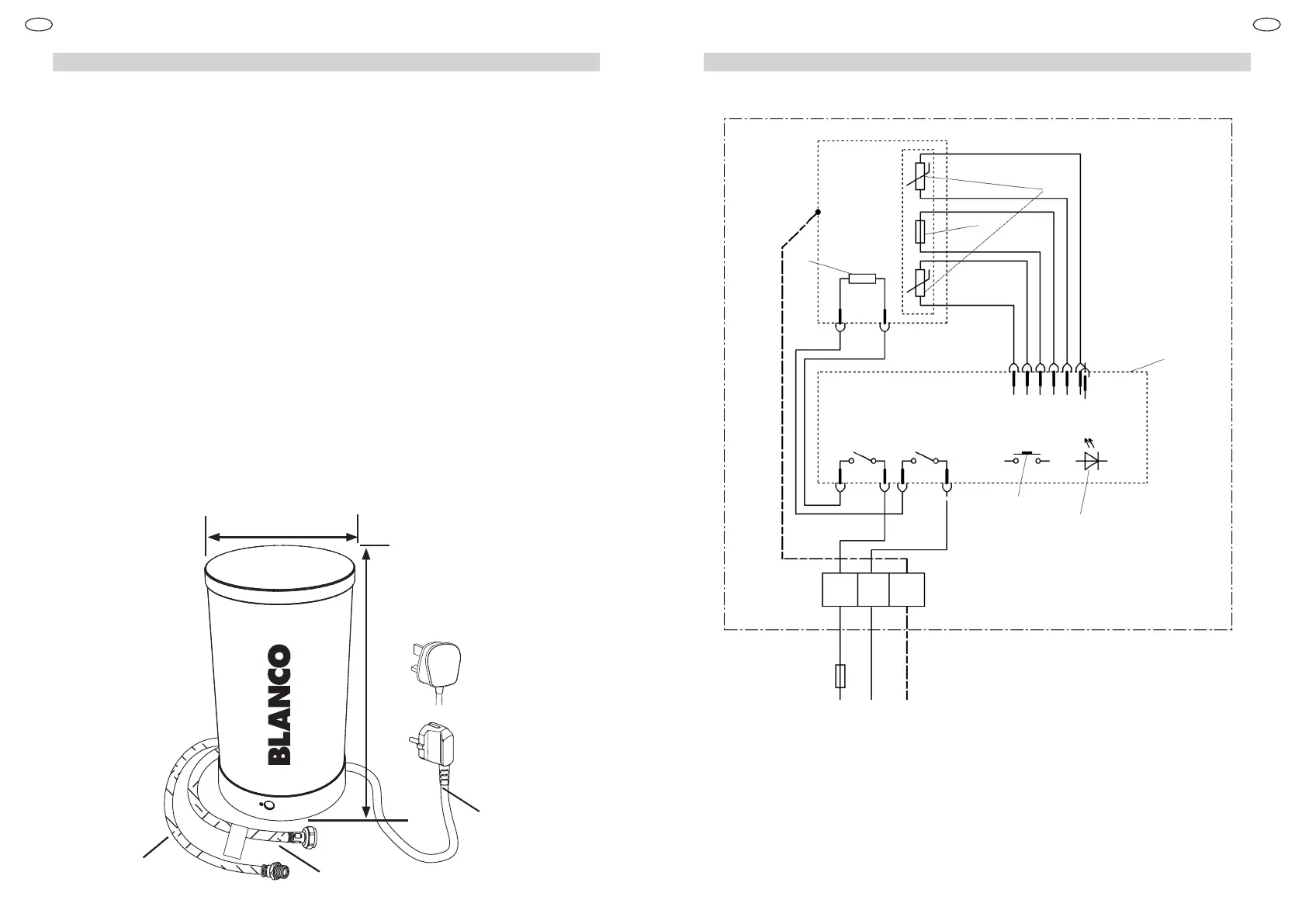

13.1 Maße und Anschlüsse
Netzkabel
EU: Typen E+F CEE 7/7 Schuko
UK: Type G / BS 1363 British 3 pins (13 A fuse)
Anschluss Kaltwassereinlass
G 1/2" Innengewinde
Anschluss Heißwasserauslass
G 3/8" Außengewinde
REINIGUNG, PFLEGE, WARTUNG
13.2 Elektroschaltplan
1
2
3
4
5
6
L N
PE
1 Temperaturbegrenzer
2 Temperaturfühler
3 Heizelement
4 Elektronik
5 Bedienung
6 LED Anzeige
DEDE
ø 229 mm
337 mm
1600 mm
350 mm
800 mm

EU
Art.-Nr: 525 233
UK
Art.-Nr: 525 788
