- 9 -
dB0123456789
0 1 1,12 1,26 1,41 1,59 1,78 2,00 2,24 2,51 2,82
10 3,16 3,55 3,98 4,47 5,01 5,62 6,31 7,08 7,94 8,91
20 10,0 11,2 12,6 14,1 15,9 17,8 20,0 22,4 25,1 28,2
30 31,6 35,5 39,8 44,7 50,1 56,2 63,1 70,8 79,4 89,1
40 100 112 126 141 159 178 200 224 251 282
50 316 355 398 447 501 562 631 708 794 891
60 1 000 1 122 1 259 1 413 1 585 1 778 1 995 2 239 2 512 2 818
70 3 162 3 548 3 981 4 469 5 012 5 623 6 310 7 080 7 943 8 912
Faktoren / Factors
Meßsender / signal generator: Meguro, Leader, Kenwood
Künstliche Antenne AM: Künstliche Antenne FM:
Dummy antenna AM: Dummy antenna FM:
V = 6 dB
E’ (40 dBµV)
Y
Meguro
Leader
Kenwood
dB- Umrechnungstabelle
dB Conversion table
GB

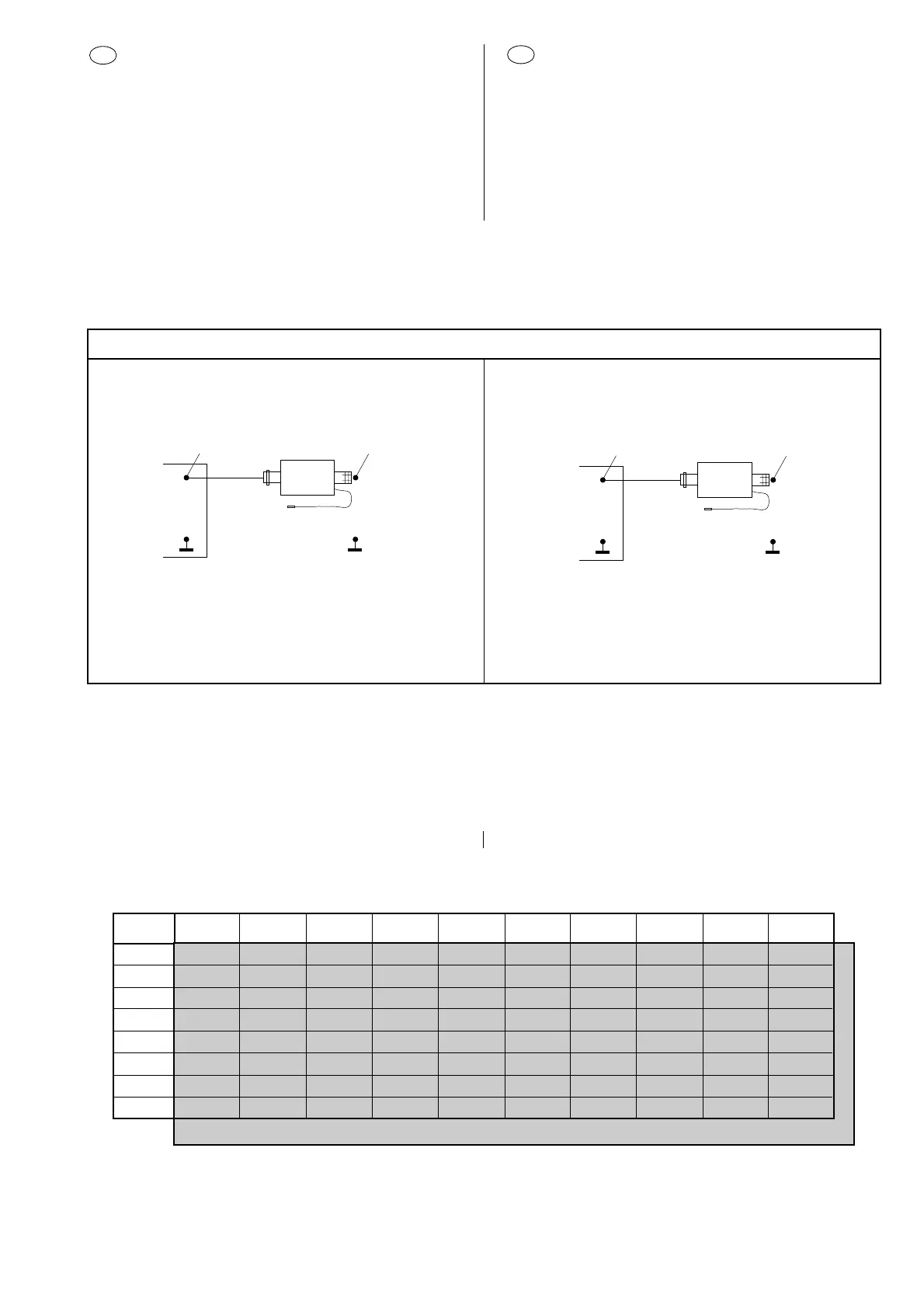

Antenna matching
E' - examples for FM and AM
E' = reference point (output of matching device/dummy antenna
without load) in dBµV.
Y = adjustment of the signal generator in dBµV or µV.
V = attenuation of the signal generator output due to the load applied
by the matching device (power adaptation).
X = attenuation of the dummy antenna in dB.
D
Antennenanpassung
E' - Beispiele bei FM und AM
E' = Bezugspunkt (unbelasteter Ausgang der Anpaßschaltung/
künstliche Antenne) in dBµV.
Y = Meßsendereinstellung in dBµV oder µV.
V = Meßsenderbedämpfung durch die Eingangsimpedanz der
Anpaßschaltung (Leistungsanpassung).
X = Dämpfung der künstlichen Antenne in dB.
Y = V + X + E'
(X =14 dB) Y = 6 dB + 14 dB + 40 dBµV
Y = 60 dBµV = 1 mV
(X =20 dB) Y = 6 dB + 20 dB + 40 dBµV
Y = 66 dBµV = 2 mV
Y = V + E'
Y = 6 dB + 40 dBµV
Y = 46 dBµV = 200 µV
V = 6 dB
E' (40 dBµV)
Y
Meguro
Leader
Kenwood
X = 14 dB
X = 20 dB
