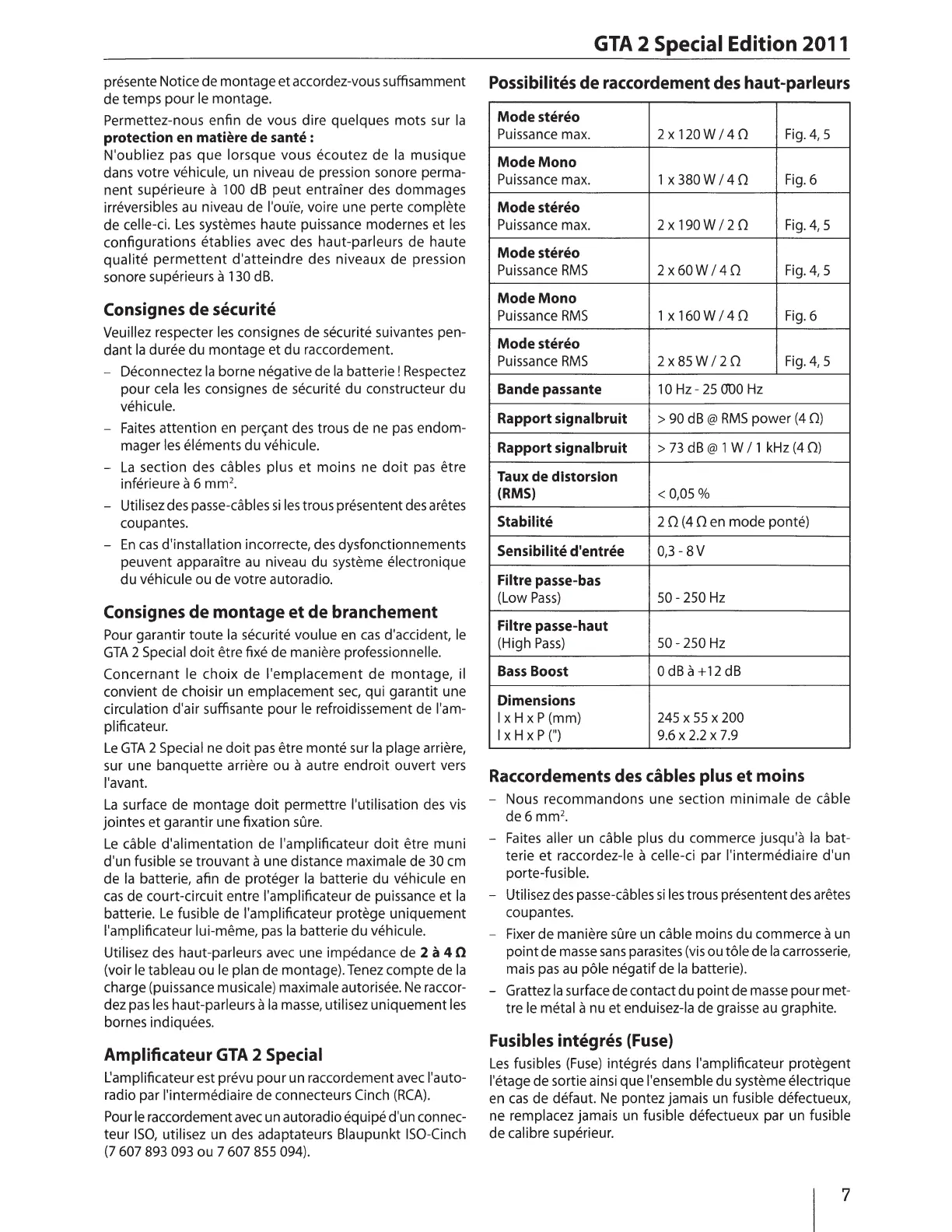

presente Notice de montage et accordez-vous suffisamment Possibilites de raccordement des haut-parleurs
de temps pour le montage.
Permettez-nous enfin
de vous dire quelques mots sur Ia
protection en matiere de sante :
N'oubliez pas que lorsque vous ecoutez de Ia musique
dans votre vehicule, un niveau de pression sonore perma-
nent superieure a 100 dB peut entralner des dommages
irreversibles au niveau de
l'ou·re, voire une perte complete
de celle-ci.
Les systemes haute puissance modernes et les
configurations etablies avec des haut-parleurs de haute
qualite permettent d'atteindre des niveaux de pression
sonore superieurs a 130 dB.
Consignes de securite
Veuillez respecter les consignes de securite suivantes pen-
dant Ia duree du montage et du raccordement.
- Deconnectez Ia borne negative de Ia batterie! Respectez
pour cela les consignes de securite du constructeur du
vehicule.
- Faites attention en per~ant des trous de ne pas endom-
mager les elements du vehicule.
-
La section des cables plus et moins ne doit pas etre
inferieure a 6
mm
2
•
- Utilisez des passe-cables si les trous presentent des aretes
coupantes.
-
En cas d'installation incorrecte, des dysfonctionnements
peuvent apparaltre
au niveau du systeme electronique
du vehicule ou de votre autoradio.
Consignes de montage et de branchement
Pour garantir toute Ia securite voulue en cas d'accident, le
GTA 2 Special doit etre fixe de maniere professionnelle.
Concernant le choix de !'emplacement de montage, il
convient de choisir un emplacement
sec, qui garantit une
circulation d'air suffisante
pour le refroidissement de l'am-
pl ificateu
r.
Le GTA 2 Special ne doit pas etre monte sur Ia plage arriere,
sur une
banquette arriere ou a autre endroit ouvert vers
l'avant.
La surface de montage doit permettre !'utilisation des vis
jointes et garantir une fixation sure.
Le cable d'alimentation de l'amplificateur doit etre muni
d'un fusible se trouvant a une distance maxi male de 30 em
de
Ia batterie, afin de proteger Ia batterie du vehicule en
cas de court-circuit entre l'amplificateur de puissance et Ia
batterie. Le fusible de l'amplificateur protege uniquement
l'amplificateur lui-meme, pas Ia batterie du vehicule.
Utilisez des haut-parleurs avec une impedance de
2 a 4 n
(voir le tableau ou le plan de montage). Tenez compte de Ia
charge (puissance musicale) maxi male autorisee. Ne raccor-
dez
pas les haut-parleurs a Ia masse, utilisez uniquement les
bornes indiquees.
Amplificateur GTA 2 Special
L'amplificateur est prevu pour un raccordement avec I' auto-
radio par l'intermediaire de connecteurs Cinch
(RCA).
Pour le raccordement avec un autoradio equipe d'un connec-
teur ISO, utilisez un des adaptateurs Blaupunkt ISO-Cinch
(7 607 893 093 ou 7 607 855 094).
Mode stereo
Puissance max.
2
X 120W I 4 0
Fig.4, 5
Mode Mono
Puissance max. 1 X 380W I 4 0 Fig. 6
Mode stereo
Puissance max.
2
X 190W I 2 0 Fig.4, 5
Mode stereo
Puissance RMS 2 x60W I 4 0 Fig.4, 5
Mode Mono
Puissance RMS 1 X 160W I 4 0 Fig. 6
Mode stereo
Puissance RMS 2x85W 12 0 Fig.4, 5
Sande passante
1 0 Hz - 25 000 Hz
Rapport signalbruit
> 90 dB@ RMS power (4 0)
Rapport signalbruit
> 73 dB@ 1 WI 1 kHz (4 0)
Taux de distorsion
(RMS}
< 0,05%
Stabilite
2 0 (4 0 en mode ponte)
Sensibilite d'entree
0,3-8 v
Filtre passe-bas
(Low Pass) 50-250Hz
Filtre passe-haut
(High Pass) 50-250Hz
Bass Boost 0 dB a+ 12 dB
Dimensions
I x H x P (mm) 245 X 55 X 200
I
X H X p (")
9.6 X 2.2 X 7.9
Raccordements des cables plus et moins
- Nous recommandons une section minimale de cable
de6 mm
2
•
- Faites aller un cable plus du commerce jusqu'a Ia bat-
terie
et raccordez-le a celle-ci par l'intermediaire d'un
porte-fusible.
- Utilisez des passe-cables si les trous presentent des aretes
coupantes.
- Fixer de maniere sure un cable moins
du commerce a un
point de masse sans parasites (vis ou tole de Ia carrosserie,
mais
pas au pole neg at if de Ia batterie).
- Grattez
Ia surface de contact du point de masse pour met-
tre le metal a nu
et enduisez-la de graisse au graphite.
Fusibles integres (Fuse)
Les fusibles (Fuse) integres dans l'amplificateur protegent
l'etage de sortie ainsi que !'ensemble du systeme electrique
en
cas de defaut. Ne pontez jamais un fusible defectueux,
ne remplacez jamais un fusible defectueux par un fusible
de calibre superieur.
