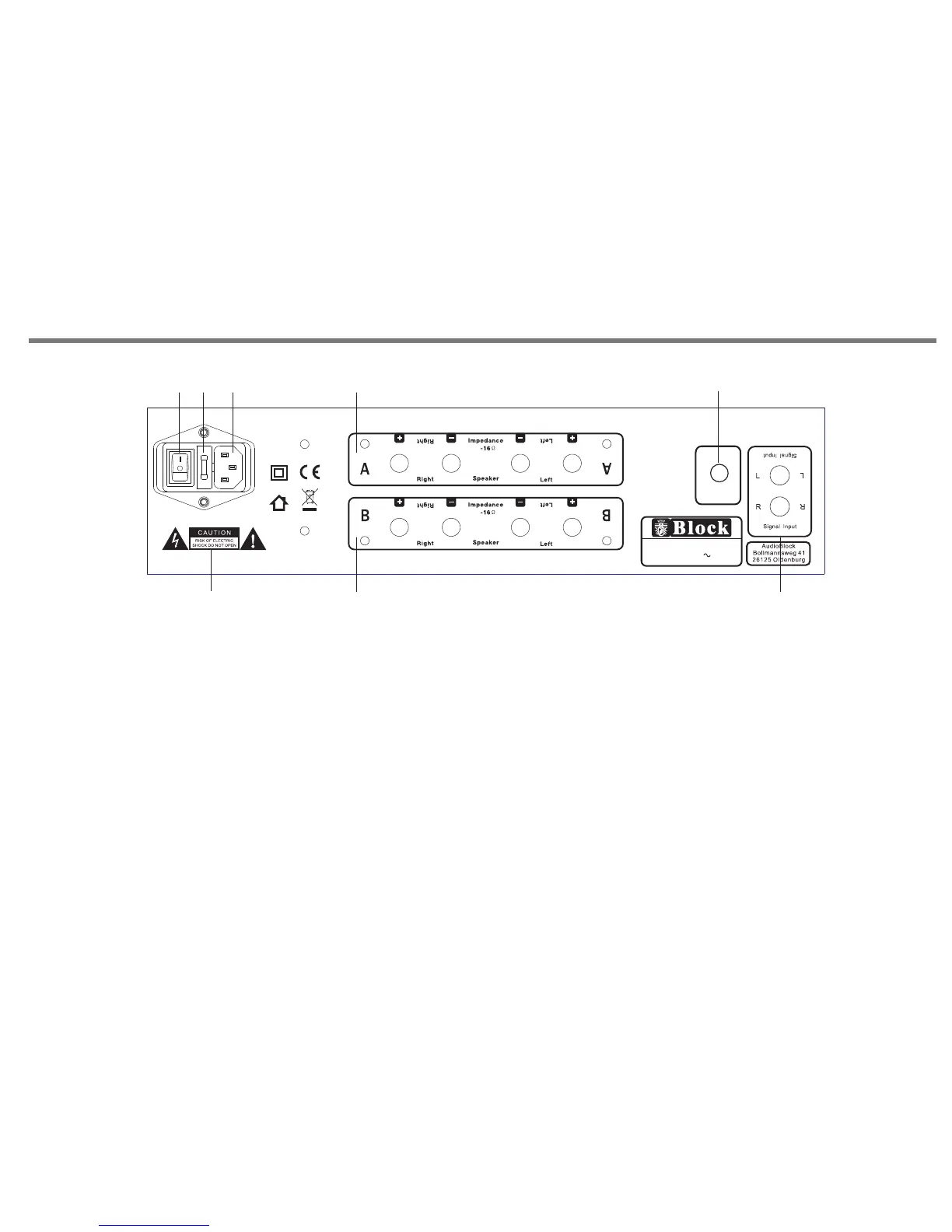

Block A 100 - Anschlüsse am Gerät

FUSE : T4A 250 V
8
8
1 2
3
4
5
6
7
1. Power Schalter: Dieser Hauptschalter schaltet das
Gerät ein oder aus.
Beachten Sie: Wenn dieser Schalter auf aus steht,
ist das Gerät komplett vom Netz getrennt.
2. Sicherungshalter: In diesem Halter befindet sich
eine 20mm T 0,5A Sicherung.
Wichtig!
Beim Wechseln der Sicherung nehmen Sie das Netzkabel
ab.
3. Netzkabelanschluss: Gehen Sie sicher, dass das Netzkabel
nicht beschädigt wird
4. Warnhinweise: Die Schilder zeigen an, dass es um hohe
Spannungen geht. (näheres auf Seite 2)
Anschlüsse am Gerät
S-7-
5. Lautsprecherausgang A: Achten sie darauf, dass +/-
am Lautsprecher sowie am Gerät übereinstimmen.
6. Lautsprecherausgang B: Achten sie darauf, dass +/-
am Lautsprecher sowie am Gerät übereinstimmen
7. Analoger Signal Eingang.
8.
Mode l: A 10 0
Hi-F i Ste re o Pow er Ampl ifi er
Powe r Rat ing: AC 230V 5 0Hz
Max Po wer C onsumpti on: 5 00W
Bala nce
R
L
Bala nce
R
L
8
