AT2050 Persluchthamer
7
• Verwijder geen door de fabrikant aangebrachte
veiligheidsvoorzieningen (bijv.
wielbeschermkappen, veiligheidstrekker,
snelheidsregelaars).
• Als dit gereedschap zodanig beschadigd is dat
het niet langer gerepareerd kan worden, dient
het gereedschap gedemonteerd en ontvet te
worden. Sorteer de onderdelen volgens het soort
materiaal en recycle.
Verkeerde onderdelen en reparatie en verkeerd
onderhoud kunnen letsel veroorzaken.
Veiligheidsvoorschriften
voor de persluchthamer
WAARSCHUWING
Het gebruik van beschadigde en onjuiste beitels of
accessoires kan leiden tot rondvliegende deeltjes.
• Gebruik geen gebroken, gebarsten of
beschadigde beitels of accessoires.
• Gebruik uitsluitend beitels en accessoires met
een schachtdiameter van 10 mm.
• Zet beitels en accessoires stevig vast met een
veer/bus of spankop.
• Start de persluchthamer alleen wanneer de beitel
in aanraking is met het werkstuk.
Rondvliegende deeltjes kunnen letsel veroorzaken.
Raak de scherpe randen van de beitels niet aan.
• Houd lichaamsdelen uit de buurt van de scherpe
randen van de beitels.
• Wees voorzichtig met de scherpe randen van de
beitels.
• Verwijder de beitel uit het gereedschap om de
beitel te reinigen of te slijpen.
• Pak de beitels altijd vast bij de schacht. Pak
nooit de scherpe rand van de beitel vast.
• Bedien de persluchthamer met de beitel van uw
lichaam vandaan.
Aanraking van de scherpe rand van de beitel kan letsel
veroorzaken.
BEWAAR DEZE
AANWIJZINGEN
Technische gegevens
Slagen per minuut.............................................. 3.400
Zuigerslag ........................................................ 70 mm
Afmeting van spankop en beitel ..................................
..............................................10,2 mm Alleen schacht
Aanbevolen luchtdruk..................................................
................................................max. 6,2 bar (620 kPa)
Luchtverbruik, tijdens bedrijf ........................ 18 SCFM
Draadmaat luchtinlaat .............................1/4"–18 NPT
Maat luchtslang.................min. 8 mm binnendiameter
Lengte luchtslang........................................max. 10 m
Lengte ............................................................ 187 mm
Gewicht ............................................................. 1,6 kg
*Geluidsdrukniveau....................................... 99,0 dBa
*Geluidsdrukniveau.....................................111,0 dBa
**Trillingsniveau.............................................. 3,0 m/s²
Technische gegevens bij 6,2 bar (620 kPa)
* Getest overeenkomstig ISO norm 3744 en
Pneurop testcode PN8NTC1.
**Getest overeenkomstig ISO-norm 8662-2.
Toepassingen
De AT2050 persluchthamer levert slagen die voor
zware toepassingen zijn bestemd, bijv. het snijden van
grote bouten en klinknagels, het scheiden van
kogellagers, het snijden van dik plaatmetaal, het
inslaan van bussen enz.
Luchttoevoer
Persluchtgereedschap werkt het best met schone,
vochtvrije, goed gesmeerde lucht bij een constante
druk van maximaal 6,2 bar (620 kPa).
A – Opslagtank, minimaal 151,5 l
B – Compressor, voldoende capaciteit
C – Dagelijks aftappen
D – Alle pijpen en fittingen moeten 12,7 mm of
groter zijn
E – Bovenste luchtinlaat
F – Makkelijk te bereiken afsluiter
G – Filter
H – Luchtregelaar, ingesteld op aanbevolen werkdruk
I – Smeerinrichting
J – Aansluiting voor persluchtgereedschap
K – Lage plek om water af te scheiden
L – Dagelijks aftappen
Buizensysteem
Het buizensysteem moet groot genoeg zijn om een te
grote drukval te voorkomen onder maximale
doorstroomomstandigheden. Alle pijpfittingen en
slanguitlaten moeten 12,7 mm zijn en zodanig
bevestigd dat er geen lage punten zijn waar water zich
kan verzamelen dat niet dagelijks afgevoerd kan
worden. Gebruik geen luchtslangen die een
binnendiameter van minder dan 8 mm hebben of die te
lang zijn, want daling van de luchtdruk ten gevolge
hiervan kan de prestaties verminderen bij maximale
luchtstroom.

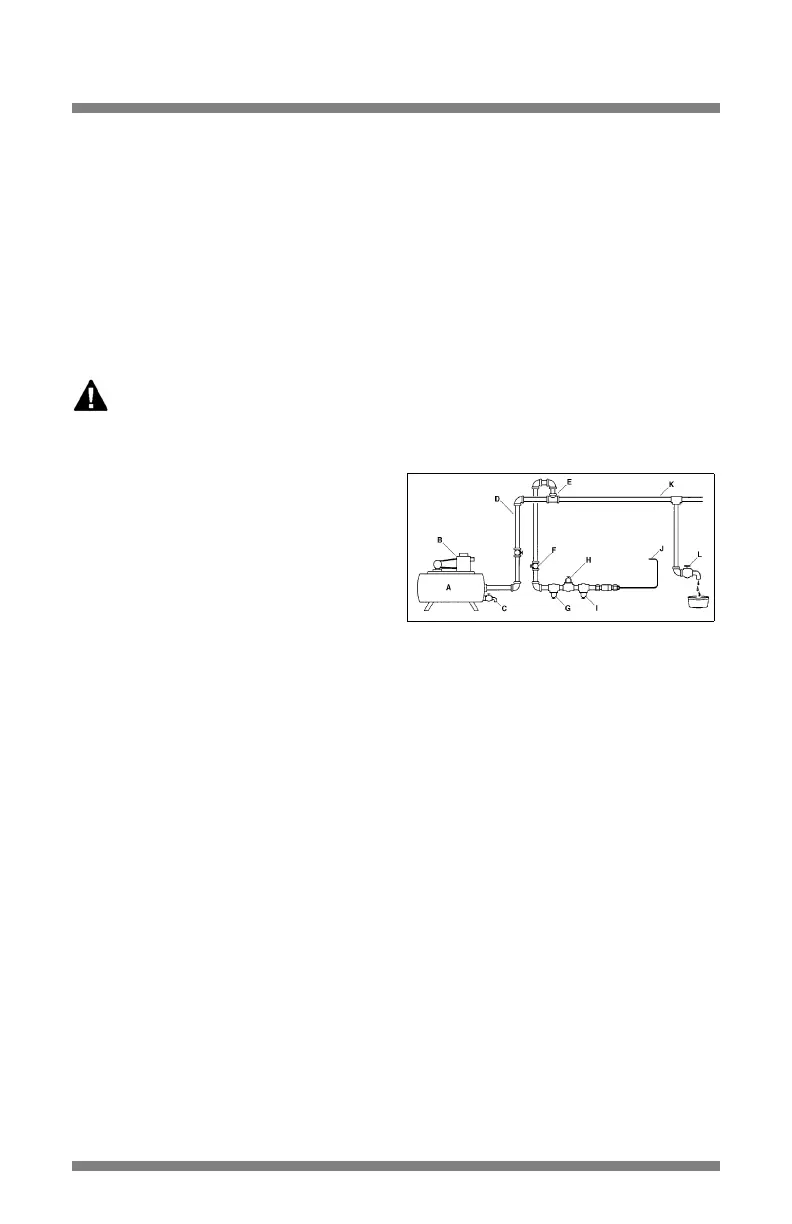

Afbeelding 1: Luchttoevoer
