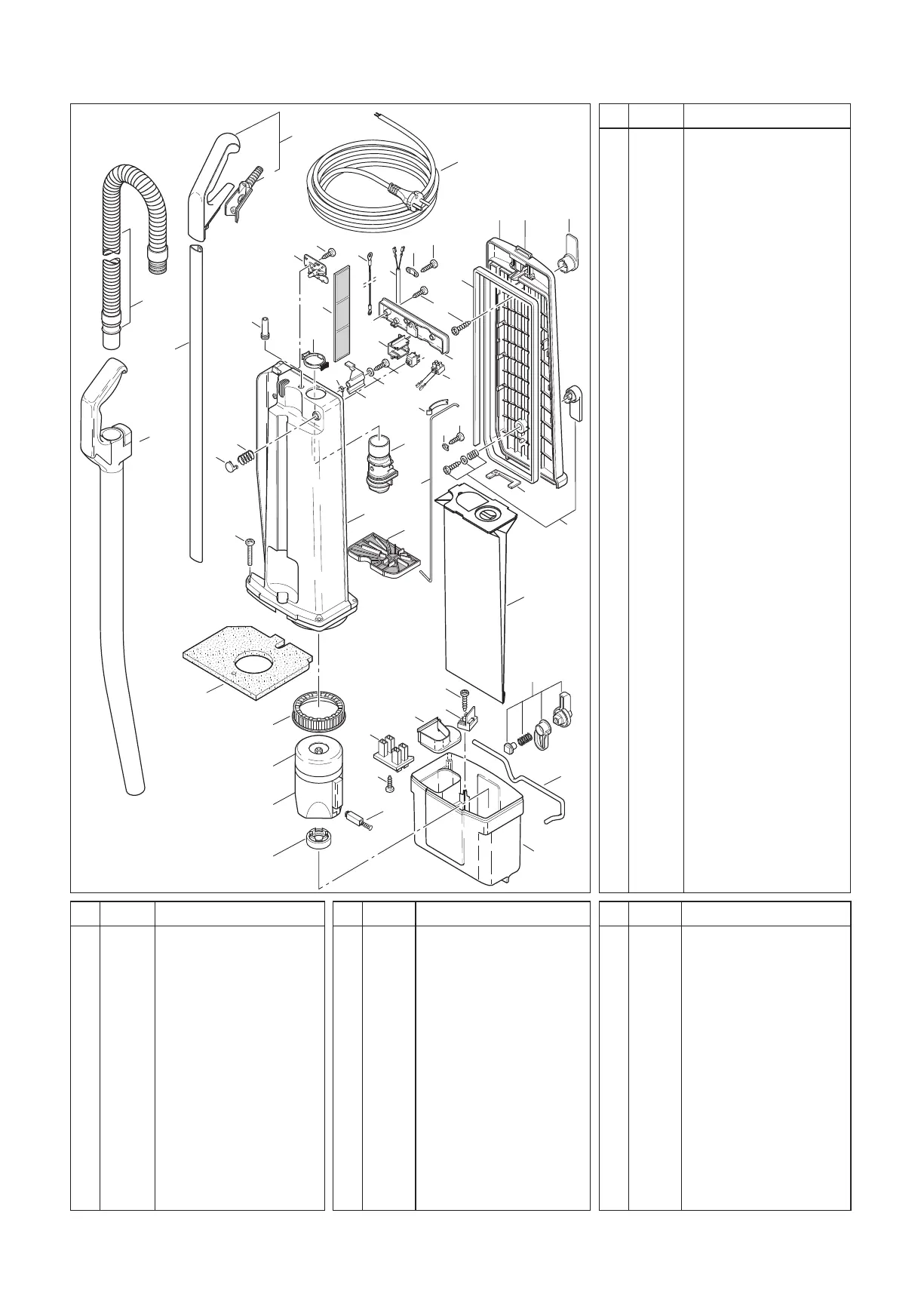

bluematic VC 36 B - Page 8

8
Pos. Art.-No. Benennung (DE)
1 2077107 Anschlussleitung, dunkelgrau
2 5131159 Griff, hellgrau, kpl.
3 5131266 Griffabdeckung
4 5131302 Stiel, kpl.
5 2057487 Gehäuse, dunkelblau
6 5131153 Knickschutztülle, hellgrau
7 2055875 Schalterknopf, hellgrau
8 2055876 Druckfeder, Schalterknopf
9 2077108 Druckschalter
10 2055878 Halter für Schalter
11 5131340 Verbindungshülse, dunkelblau
12 5131301 Sicherungsring
13 2077109 Leiterplatte
14 5131125 Antistatikleitung (205 mm)
5131126 Antistatikleitung (160 mm)
15 5131148 Zwischenleitung
16 5131149 Zugentlastungsschelle
17 2057479 Abdeckung, dunkelblau, kpl.
18 5131170 Filtertütensicherung
19 5131171 Drehfeder
20 5131147 Blattfeder (Filtersicherung)
21 5131139 Sicherheitsfiltergestänge
22 5131190 Lasche
23 5131971 Sicherheitsfilter
24 5131995 Abluftfilter
25 5131167 Deckel, dunkelblau, kpl.
26 5131186 Deckeldichtung 1,6 m
27 5131187 Flachdichtung
28 2057481 Deckelschloss, dunkelblau
29 2057482 Leitungshaken, dunkelblau, oben
30 2057483 Leitungshaken, dunkelblau, unten
31 2057484 Handsaugrohr, kpl.
32 5132003 Schlauch, hellgrau, kpl.
33 2057486 Topf, hellgrau, kpl.
34 5131264 Schalldämmungsmatte
35 5131254 Verriegelungsstange
36 5131121 Verriegelungsknopf, kpl.
37 2057485 Gebläsemotor 230V / 1000W
38 2057480 Kohlebürsten-Set
39 5131313 Schalldämpfer
40 5131210 Stützgummi
41 5131173 Gebläsedichtring
42 2028398 Kontaktaufnahme mit Kabel
43 5131132 Kontaktsockel, kpl., Ersatz
44 5131257 Kappe, hellgrau
45 5131061 Linsenblechschraube C 3,9 x 9,5
46 2062403 Linsenblechschraube F 3,9 x 13
47 2061654 Linsenblechschraube C 3,9 x 16
48 5131069 Linsenschraube AM 5 x 30
49 5131076 Scheibe 4,3
50 2077110 Anschlussklemme
51 5131972 Filtertüte
26
8
6
30
36
46
46
46
9
17
50
22
1
31
4
32
2
3
5
23
38
11
21
12
16
47
29
Pos. Art.-No. Pos. Art.-No.
Description (ENG) Description (ENG)
Pos. Art.-No.
Description (ENG)
27
13
20
10
24
19
45
14
15
7
48
44
42
46
43
46
28
49
18
33
51
34
41
37
39
40
35
25
1 2077107 Cable
2 5131159 Handle grip
3 5131266 Handle cover
4 5131302 Handle
5 2057487 Dust bag housing
6 5131153 Grommet
7 2055875 Switch button
8 2055876 Spring
9 2077108 Switch
10 2055878 Switch holder
11 5131340 Connecting tube
12 5131301 Retaining ring
13 2077109 Printed circuit board (230/240 V)
14 5131125 Antistatic-wire, blue (205 mm)
5131126 Antistatic-wire, blue (160 mm)
15 5131148 Internal cable
16 5131149 Cable clamp
17 2057479 Switch housing
18 5131170 Dust bag leverclamp
19 5131171 Return spring
20 5131147 Leaf spring
21 5131139 Connecting rod
22 5131190 Clamp
23 5131971 Motor filter
24 5131995 Exhaust filter
25 5131167 Cover
26 5131186 Back cover seal
27 5131187 Gasket
28 2057481 Latch with spring and pin
29 2057482 Upper cord hook
30 2057483 Lower cord hook
31 2057484 Extension tube
32 5132003 Hose, cpl.
33 2057486 Motor housing
34 5131264 Sound insulation
35 5131254 Locking rod
36 5131121 Locking catch
37 2057485 Vacuum motor 230V / 1000W
38 2057480 Carbon brush vac. motor
(230/240V)
39 5131313 Motor cover
40 5131210 Motor support
41 5131173 Vacuum motor seal
42 2028398 Female contact holder, cpl.
43 5131132 Terminal block, cpl.
44 5131257 Cap
45 5131061 Screw C 3,9 x 9,5
46 2062403 Screw F 3,9 x 13
47 2061654 Screw C 3,9 x 16
48 5131069 Screw AM 5 x 30
49 5131076 Washer 4,3
50 2077110 Terminal
51 5131972 Paper Bag
