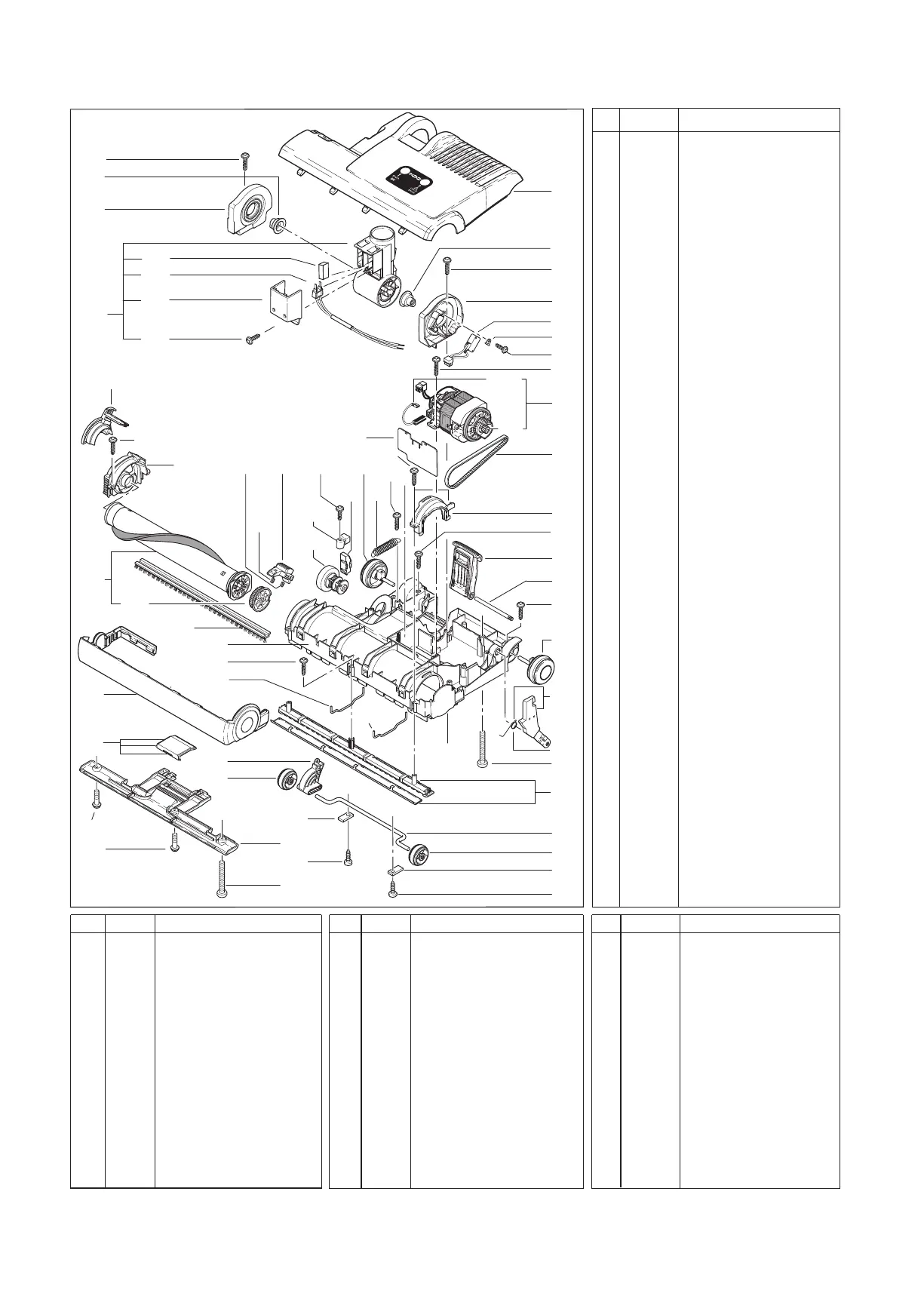

bluematic VC 36 B - Page 9

9
114a
109
127
130
128
100
136
126
101
102
110
142
108
138
137
137
103
103
138
120
110
108
104
139
138
141
139
132
115
114
136
138
121
116
129
138
138
107
134
133
131 107
138
131a
131a
112
143
138
111
113
105
X
X
125
106
106
Pos. Art.-No. Benennung (DE)
140
117
119
118
100 2087765 Unterteil, kompl.
101 2087766 Bodenleiste vorne, kompl.
102 2087752 Stossbandage kpl.
103 2087749 Haltebügel
104 2087751 Bodenleiste hinten
105 2087770 Rastpedal
105a 2101441 Achse
106 2087764 Gelenklagerbuchse
107 2087784 Laufrolle, kompl.
108 2070387 Lasche
109 2087759 Stellachse
110 5131428 Stellrolle
111 2087774 Druckstück kpl.
112 2087761 Stellknopf, HG bedruckt
113 5131541 Zugfeder (Stellhebel)
114 2087786 Bürstenmotor 230V
114a 2087780 Kohlebürsten-Set
115 2087773 Zahnriemenritzel
116 2087775 Zahnriemen
117 2087771 Gelenk, 2-polig, kompl.
118 2087782 Flachsteckeraufnahme, kompl.
119 5131407 Gelenkdeckel
120 2087767 Gelenklager, rechts kpl.
121 2087768 Gelenklager, links kpl.
122 2087781 Leitungssatz Gelenkschalter
123 2087750 Dichtung Gelenk
124 2087772 Lasche
125 2087785 Zahnscheibe
126 2087783 Leiterplatte 230V
127 2087787 Bürstenwalze, kompl.
128 5132007 Bürstenstreifen
129 2087757 Bürstenlager links
130 2087753 Bürstenlager rechts fest
131 2087755 Ausrückbügel
131a 2087756 Druckfeder Ausrückbügel
132 2057489 Gelenkarm mit Feder
133 2057490 Drehfeder
134 2087769 Oberteil dunkelblau, kompl.
135 2087754 Bürstenlager rechts lose
136 2087776 Linsenkopfschraube 4x20
137 2087779 Bodenblechschraube 4x12
138 2087777 Amtec Schraube 4x14
139 2087778 Linsenschraube AM 4x30
140 2062403 Screw F 3,9x13
141 2087758 Reinigungsklappe kpl
142 2087760 Hebel Stellachse
143 2087762 Befestigungskappe
100 2087765 Chassis
101 2087766 Front base plate
102 2087752 Bumper
103 2087749 Wire tie
104 2087751 Rear base plate
105 2087770 Foot pedal
105a 2101441 Axle
106 2087764 Internal plastic bearing
107 2087784 Wheel
108 2070387 Axle clamp
109 2087759 Pile adjustment axle
110 5131428 Pile adjustment wheel
111 2087774 Trust member
112 2087761 Pile adjustment knob
113 5131541 Spring
114 2087786 Brush motor 230V
114a 2087780 Carbon brush set
115 2087773 Motor pulley
116 2087775 Belt
117 2087771 Swivel assembly
118 2087782 Wire swivel neck 2-wire
119 5131407 Swivel neck cover
120 2087767 Swivel support r.h.
121 2087768 Swivel support l.h.
122 2087781 Microswitch incl. wire
123 2087750 Gasket
124 2087772 Clamp
125 2087785 Brush pulley
126 2087783 PCB 230V
127 2087787 Brush assembly cpl.
128 5132007 Brush strip
129 2087757 Bearing block l.h.
130 2087753 Bearing block r.h.
131 2087755 Brush roller release
131a 2087756 Spring
132 2057489 Support lever with spring
133 2057490 Return spring
134 2087769 Power head Cover cpl.
135 2087754 Side plate
136 2087776 Screw 4x20
137 2087779 Screw 4x12
138 2087777 Screw 4x14
139 2087778 Screw 4x30
140 2062403 Screw 3.9x13
141 2087758 Access door
142 2087760 Axle adjustment lever
143 2087762 Mounting cap
Pos. Art.-No. Pos. Art.-No.
Description (ENG) Description (ENG)
Pos. Art.-No.
Description (ENG)
