(Fig 4-1)
• Fixez les supports gauche et droit au côté correspondant du spa, de 7,5 à 12 cm (3 à 5 po) au-dessus du sol*.
• Utilisez quatre vis de montage de 1 po pour les quatre trous extérieurs.
•
Utilisez deux vis de montage de 4 po pour les deux trous intérieurs. (Fig. 4-1)
Étape 4:
2 x vis de 4 po
- 4 -
4 x vis de 1 po
* REMARQUE : Pour éviter
la formation de fissures dans
la cuve, percez des trous
d’avance avec une mèche
de ¼ po.
Tige latérale, le bloc
espaceur extérieur va
au-dessus
Étape 5:
•

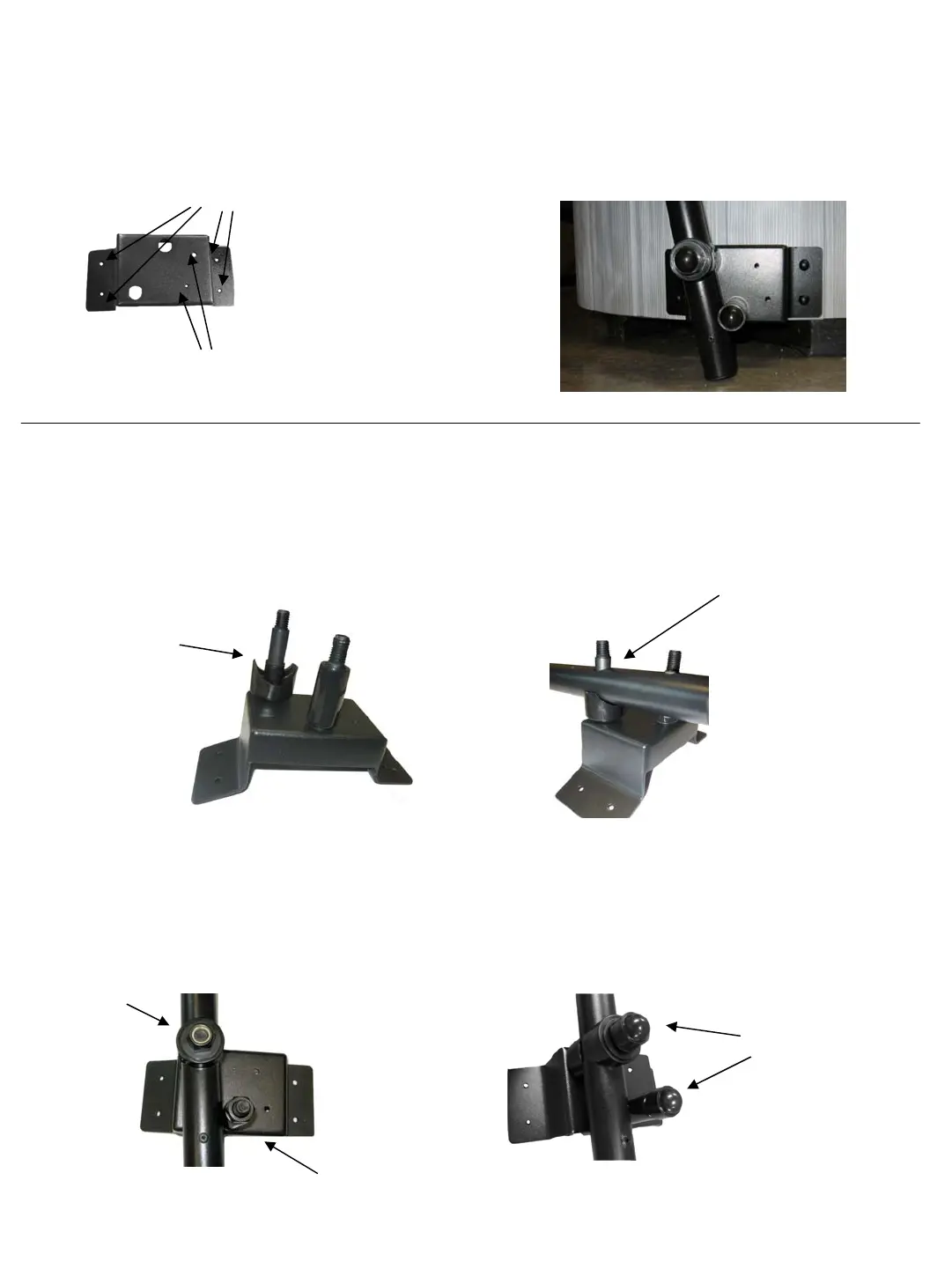

Le support fixé au spa, placez un bloc espaceur sur la cheville de pivotement (figure 5-1).
•
Insérez la tige latérale (figure 5-2).
•
Placez le bloc espaceur extérieur au-dessus de la tige latérale sur la cheville de pivotement (non illustré).
(Fig 5-4)
(Fig. 5-1) (Fig. 5-2)
(Fig. 5-3)
Écrou
Contre-écrous
Bloc espaceur
• Mettez une grande rondelle sur la cheville de pivotement et solidifiez le tout avec un contre-écrou.
• Insérez un écrou dans le butoir (figure 5-3).
• Mettez un capuchon dans les deux cas (figure 5-4).
Grande rondelle
et contre-écrou
