Bluewave NP5022 - Vue de Dessus

É:

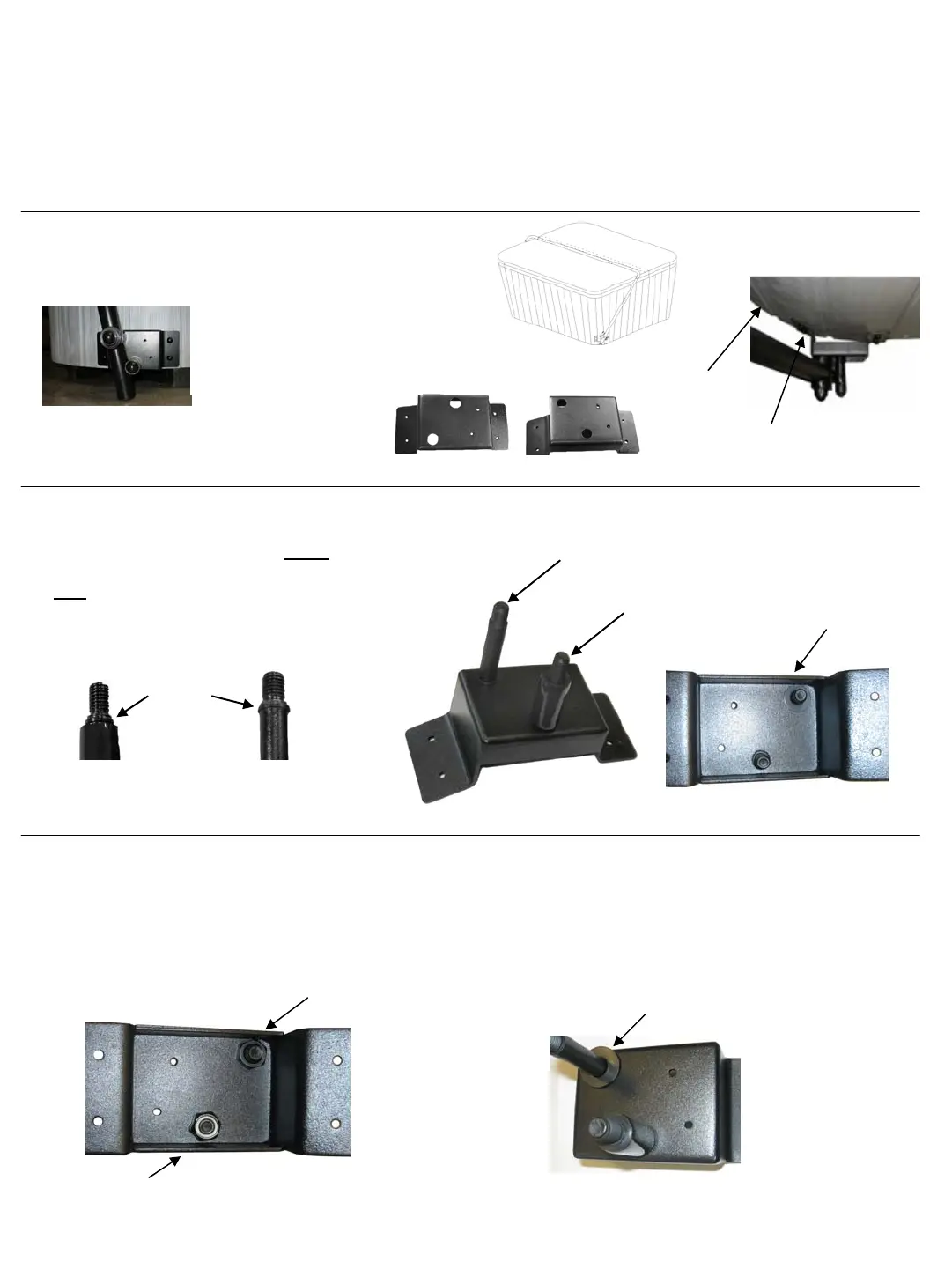

Étape 1:
•
Insérez le butoir dans le trou du e du support de fixation.
•
Insérez la cheville de pivotement dans le trou au
 du support de fixation.
•
Retournez le support et mettez une petite
rondelle sur la cheville de pivotement.
Étape 3:
Support de fixation
Butoir
Cheville de pivotement
Cette extrémité
dans les supports
de fixation
Cheville de
pivotement
Butoir
Petite rondelle
Contre-écrou
Écrou
Déterminez lequel des supports de fixation va à gauche et
lequel va à droite. Faites les étapes 2 à 5 dans les deux cas.
ae
te
Droite
Gauche
Étape 2:
Grande rondelle
eae Les supports
doivent être installés à
l’horizontale de manière à ce
que l’angle épouse la forme
du coin du spa.
-3 -

É

Vue de dessus
Coin du spa
Bord du support en angle
• Placez toutes les pièces dans un endroit dégagé et enlevez l’emballage de la cuve du spa. Ne jetez pas
l’emballage tant que l’assemblage n’est pas terminé et que le spa n’est pas en fonction.
• Il faut deux personnes pour effectuer l’assemblage.
• Veillez à ce que l’orientation des pièces soit la même que sur les images. Lisez chaque étape avant de commencer.
• Serrez bien les pièces pendant l’assemblage à moins d’indication contraire.
• L’intérieur du support de fixation toujours devant vous, placez un contre-écrou sur le butoir.
• Mettez un écrou sur la cheville de pivotement.
• Serrez bien dans les deux cas.
• Retournez le support et mettez une grande rondelle sur la cheville de pivotement.
