AVANT DE COMMENCER
Vérifiez si vous avez un espace d’au moins 0,6 m (2 pi) des quatre côtés du spa. Nous vous
recommandons de faire ouvrir le couvercle vers l’arrière du spa le plus loin possible des commandes. Si vous
assemblez le levier selon une autre orientation, ce dernier pourrait gêner l’accès au panneau de service à
l’avant s’il faut réparer ou entretenir le spa.

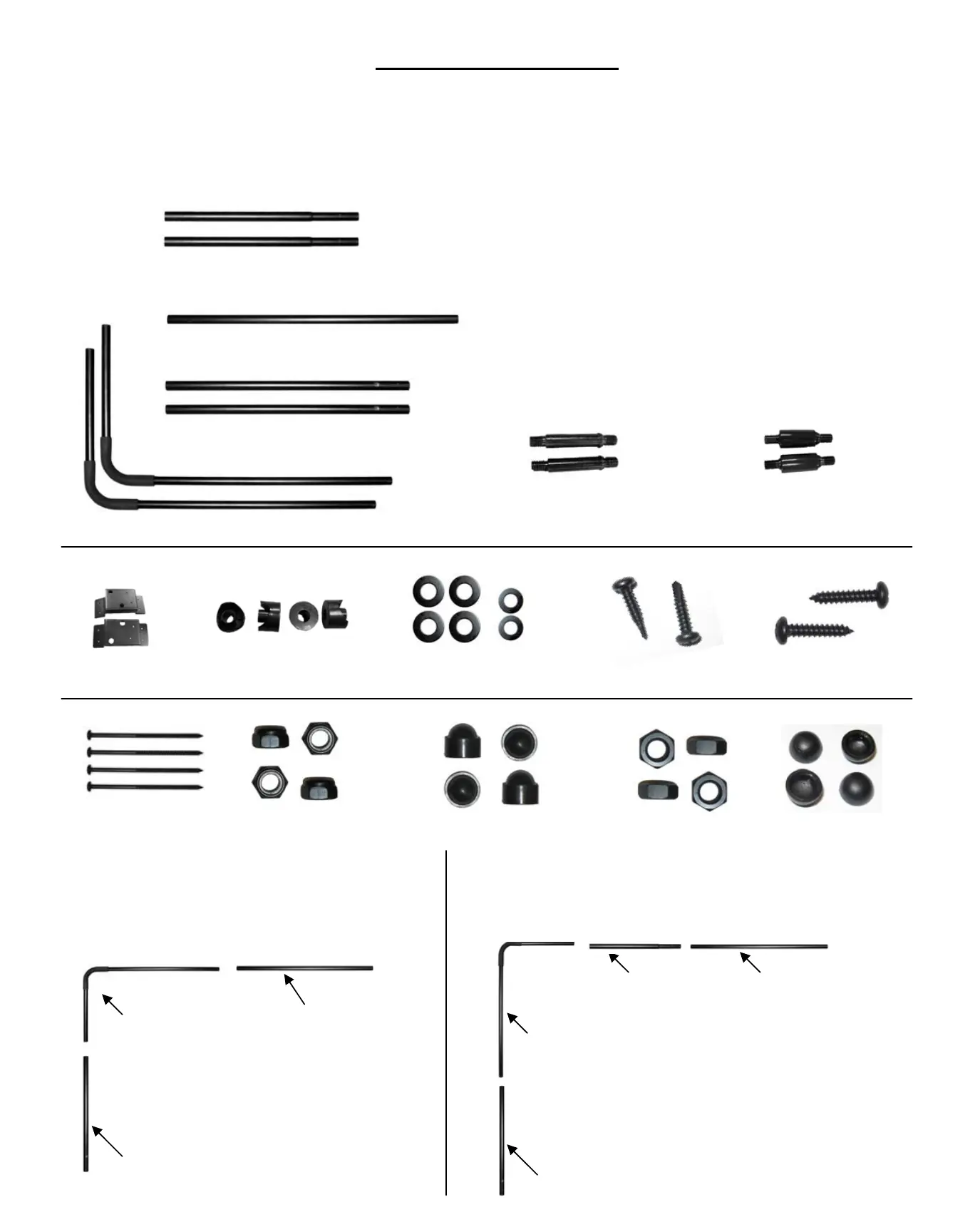

(2) supports
de fixation
(4) blocs espaceurs
(4) écrous
(2) chevilles de pivotement
de 3 ½ po (L.)
- 2 -
(30) capuchons
de vis de 7/16 po
COUVERCLES DE SPA D’AU PLUS
1,83 M (72 PO)
(ne pas utiliser les rallonges de tige horizontale et placer les
tiges en L de manière à ce que la portion la plus longue
arrive sur le dessus du couvercle)
COUVERCLES DE SPA DE 1,85 À 2,43 M (73
PO À 96 PO)
(utiliser les rallonges de tige horizontale et placer les tiges en L de manière
à ce que la portion la plus courte arrive sur le dessus du couvercle)
(8) vis de montage
de 1 po
(4) capuchons de
contre-écrou
(4) contre-écrous
Tige latérale de 32 po
Tige en L de
37 po x 20 po
Tige horizontale
de 37 ¾ po
Rallonge de tige
horizontale de 37 ¾ po
(1) tige horizontale de 37 ¾ po
(2) rallonges de tige horizontale de 25 po
(2) tiges latérales de 32 po
Tige latérale de 32 po
Tige en L de
37 po x 20 po
Tige horizontale
de 37 ¾ po
Outils requis pour l’assemblage :
1. Tournevis cruciforme
2. Perceuse électrique avec mèches
de 1/16 po et 1/4 po
3. Crayon, stylo ou marqueur
4. Clé de ¾ po
((2) butoirs de 3 ¼ po (L.) avec
revêtement en caoutchouc
(6) rondelles; (4) de 13/16 po et
(2) de 7/8 po de diamètre
(18) vis autotaraudeuses
de 1 po
NPP1023
NPP1025
NPP1026
NPP1027 (2) Tige en L de 37 po x 20 po
NPP1021 NPP1017
NPP1011 NPP1014 NPP1015
NPP1013
NPP1016
NPP1018
NPP1019 NPP1020
NPP1022 NPP1012
(4) vis de 4 po
