Bonga TRIFLEXX - Plan de Montage

8

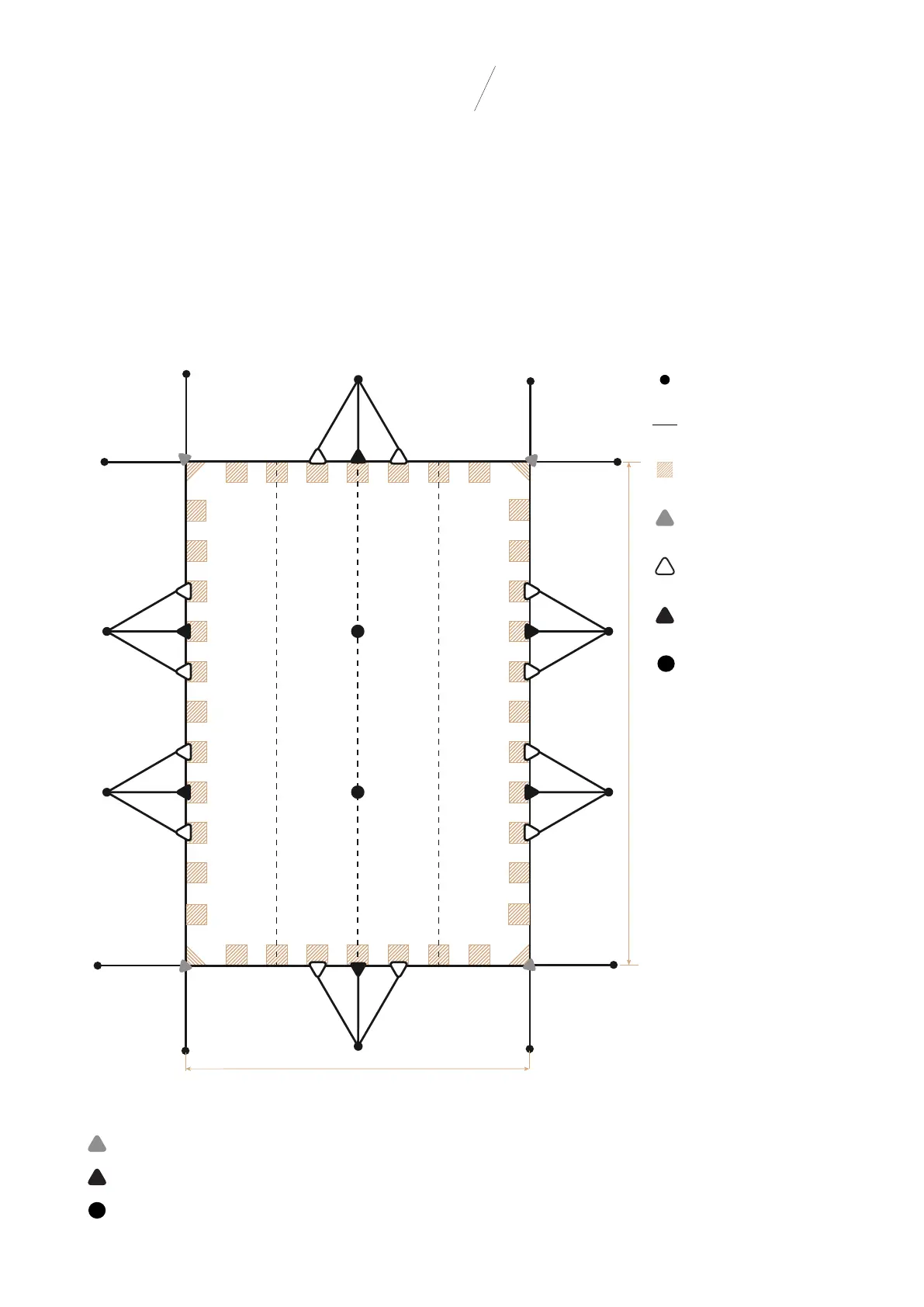

PLAN DE MONTAGE
8,5M X 12,5M
SAFARI
La configuration Safari se caractérise par relativement peu de mâts et davantage de pinces de
fixation. D'une part, il y a une pince de fixation au sommet de chaque mât latéral *. En outre, une
pince de fixation est installée sur la toile de part et d'autre du mât. Les sangles de tension des trois
pinces de fixation sont tirées jusqu'au même point d'ancrage.
1 mât latéral est installé le long du petit côté. 2 mâts latéraux sont installés le long du grand côté.
Il y a plusieurs configurations possibles avec les tentes stretch Bonga, mais nous aimerions
expliquer 2 possibilités: la configuration Safari et la configuration Freeform.
* Si les mâts sont placés à l’extérieur de la toile, suivez les instructions relatives à l’utilisation de l’écrou à œil
avec la tige filetée à l’étape 6 (utilisation de poteaux en bois) et à l’étape 5 (utilisation de mâts en aluminium).
** Longueur recommandée = longueur du mât
Piquet
Sangle de
tension**
Zone renforcée
Pince de fixation
angulaire
Mât en aluminium: 220 cm (2 x 110 cm) - Poteau en bois: 240 cm
Pince de fixation
latérale sans mât
Pince de fixation
latérale avec mât
Mât central
Mât en aluminium: 270 cm (2 x 110 cm + 1 x 50 cm) - Poteau en bois: 280 cm
Mât en aluminium: 380 cm (3 x 110 cm + 1 x 50 cm) - Poteau en bois: 360 cm
8,5 m
12,5 m
