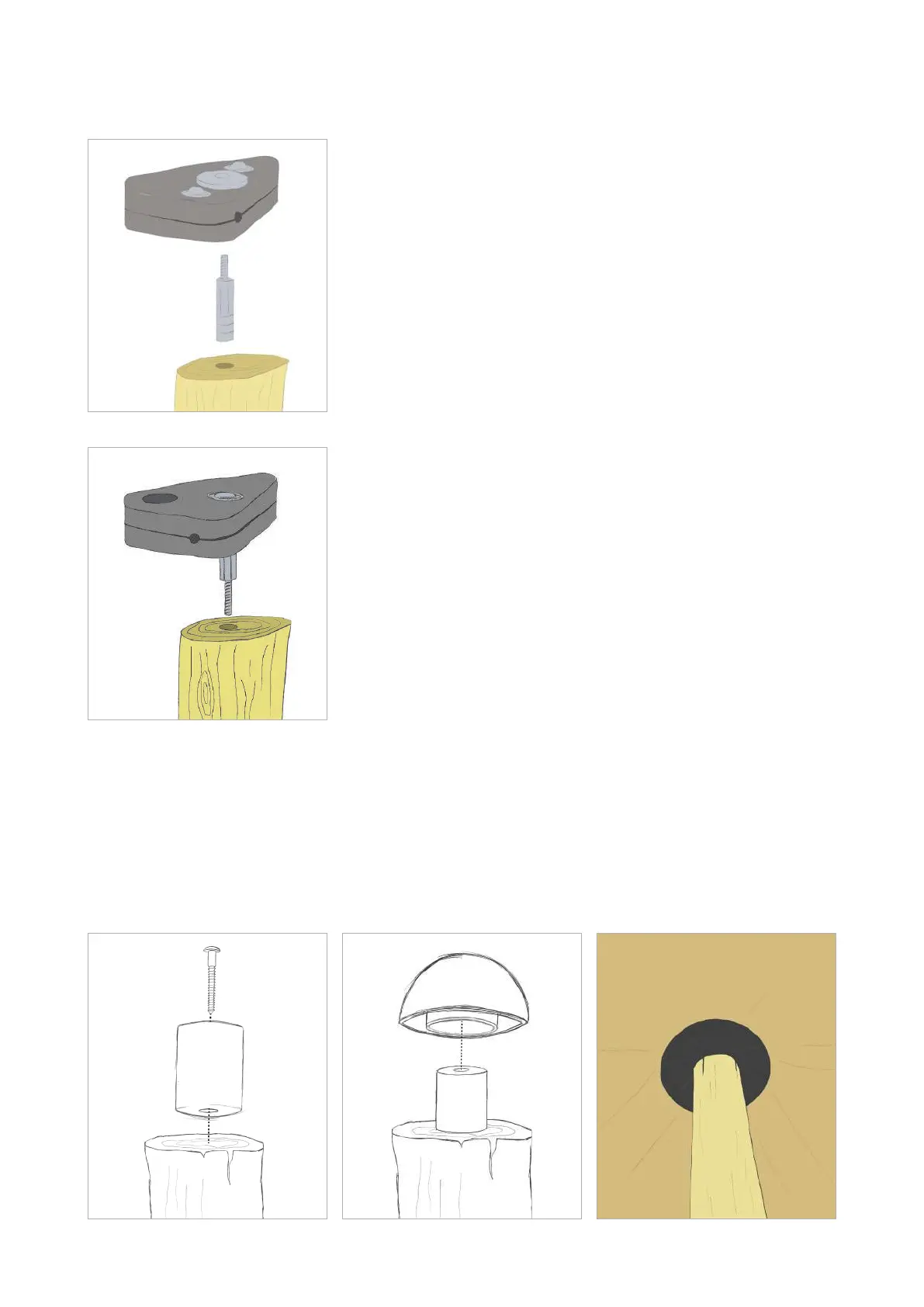

1.2.1: SOMMET DE MÂT AVEC L'ADAPTATEUR EN BOIS
Vissez l’adaptateur pour poteaux en bois au sommet des mâts centraux avec une vis d’environ 10
cm. Glissez ensuite les sommets de mât fournis (petits ou XL) sur l’adaptateur en bois.
S'il y a des plaques installées sur les extrémités des poteaux, vous pouvez visser l'adaptateur pour
poteaux en bois à travers des trous dans la plaque. Vous ne devez pas enlever la plaque.
Pince de fixation latérale: Les écrous borgnes fournis sont
placés sur le long boulon des pinces angulaires et latérales
qui sont montées sur un poteau en bois. Si tout a été assemblé
correctement, l’ensemble s’insère parfaitement dans le trou
percé de 16 mm.
Pince de fixation angulaire: Fixez les deux écrous et l’écrou
de connection sur le boulon jusqu’à la tête du boulon. Fixez
ensuite le boulon firmement à la fixation de coin en le visser
dedans par dessous.
38
