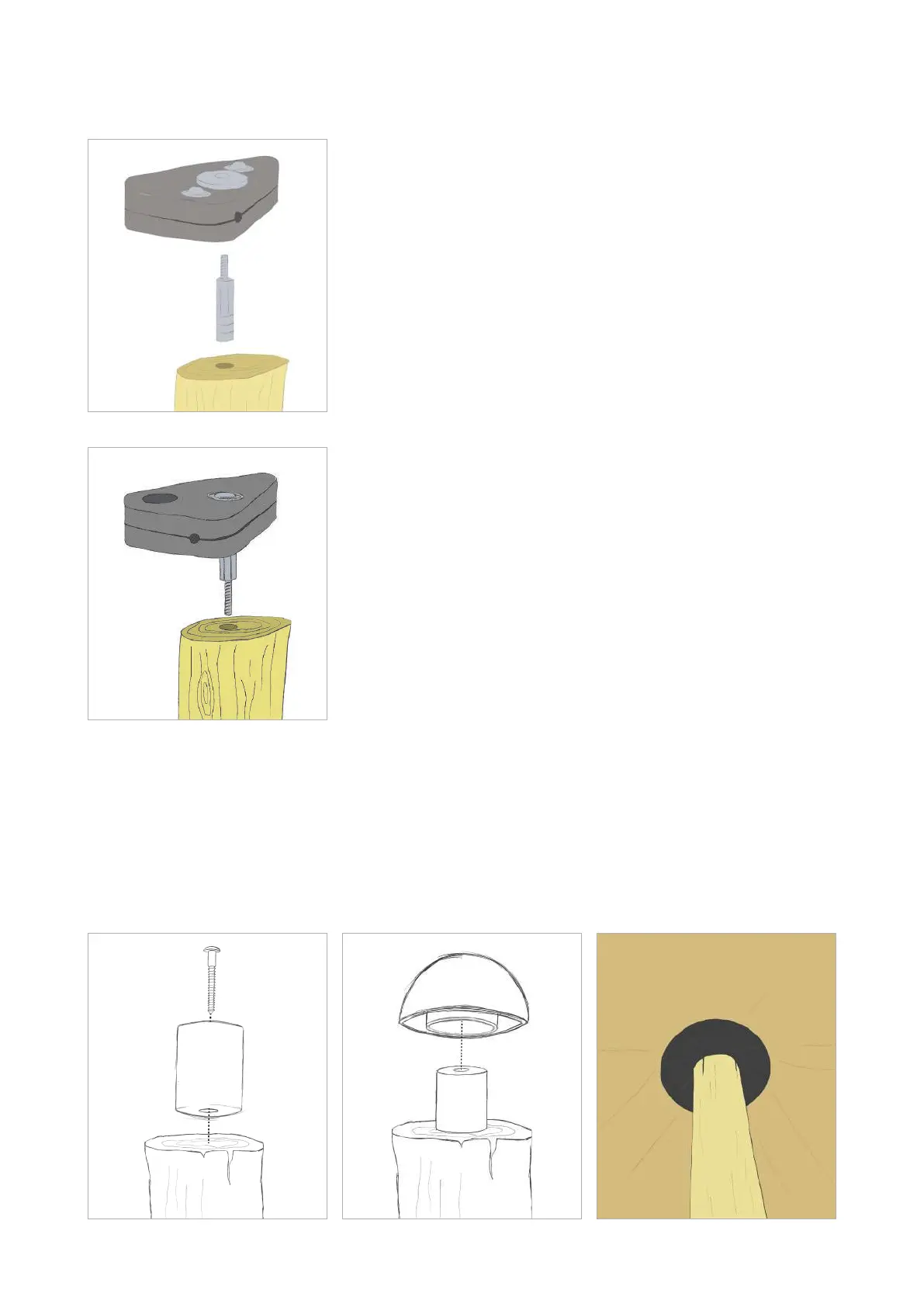

1.2.1: MASTKOPF MIT ADAPTER FÜR HOLZPFÄHLE
Schrauben Sie den Adapter für Holzpfähle mit einer ca. 10 cm langen Schraube an der Oberseite
der Mittelpfosten fest. Schieben Sie anschließend die mitgelieferten Mastköpfe (klein oder XL) über
den Holzadapter.
Wenn Platten an den Enden der Pfähle montiert sind, können Sie den Adapter durch das Loch in der
Platte festschrauben. Sie brauchen die Platte nicht zu entfernen.
Seitenklemme: Die mitgelieferten Hutmuttern kommen auf
die lange Schraube der Eck- und Seitenklemmen, die an
einem Holzpfahl befestigt werden. Wenn alles richtig montiert
wurde, passt diese perfekt in das vorgebohrte 16-mm-Loch.
Eckklemme: Schrauben Sie die zwei Muttern und die
Verbindungsmutter auf den Bolzen bis zum Kopf des
Bolzens. Drehen Sie danach den Bolzen unten in die
Eckenklemme fest.
53
