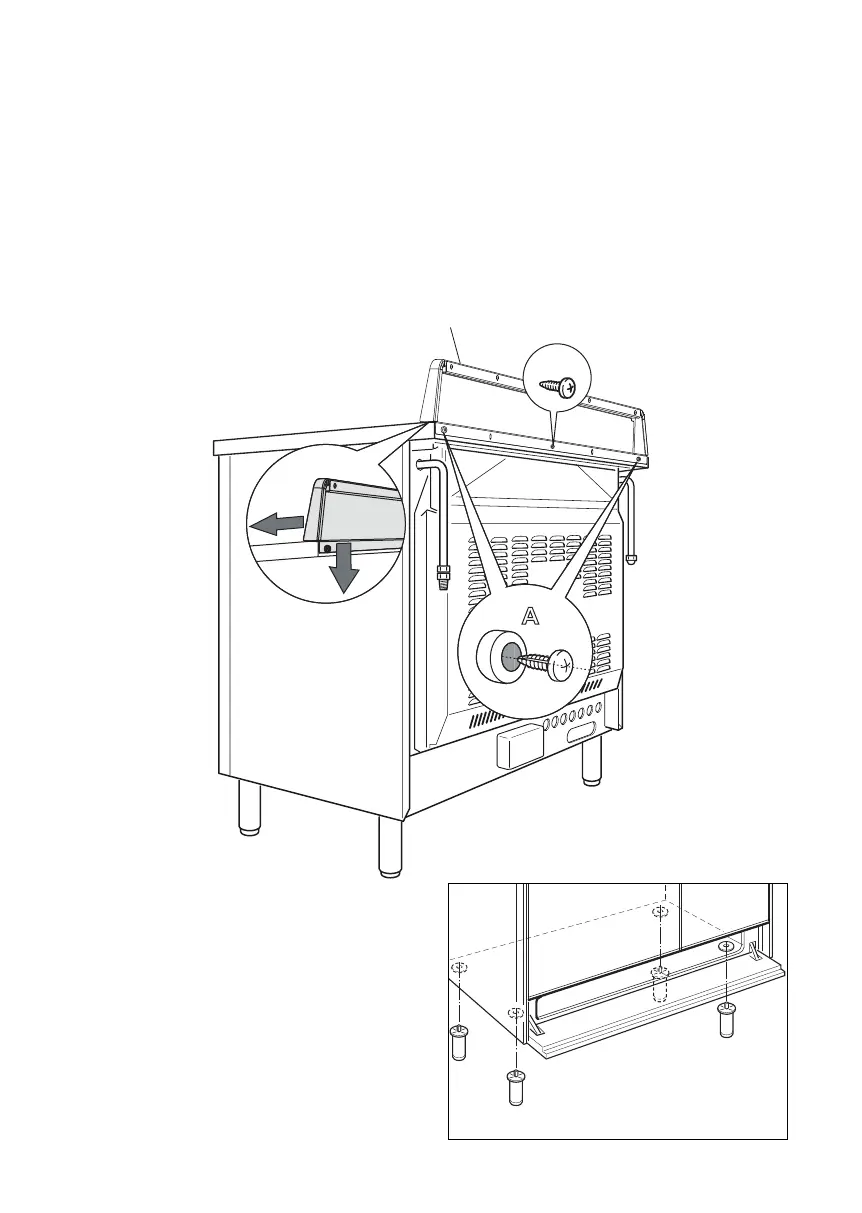

HINTERE SCHUTZABDECKUNG
Vor dem Aufstellen des Herds zunächst die hintere Schutzabdeckung “C” montieren
(Abb. 8.2).
Bitte Folgendes beachten:
• Die Schutzabdeckung “C” ist an der Rückseite des Herds verpackt.
• Vor dem Zusammenbau die Schutzfolie/das Klebeband entfernen.
• Die Bolzen “A” (Abb. 8.2) abnehmen; dazu die Befestigungsschrauben abschrauben.
• Schrauben “B” abschrauben.
• Die Rückwand wie in der Abbildung gezeigt, anbringen und mit der zentralen Schraube
“B” und den zwei seitlichen Schrauben mit den dazwischen montierten Bolzen “A”
befestigen.
BEFESTIGUNG DER
STELLFÜSSE
Die Stellfüße sind vor dem
Gebrauch am Unterteil des Herds zu
befestigen.
Abb. 8.3
B
A
Abb. 8.2
