115
ANSCHLUß DER NETZZULEITUNG
WARNUNG: Bei einer Beschädigung des
Stromkabels muss dieses durch einen
zugelassenen Kundendienstmitarbeiter
ersetzt werden, um Gefahren zu
vermeiden.

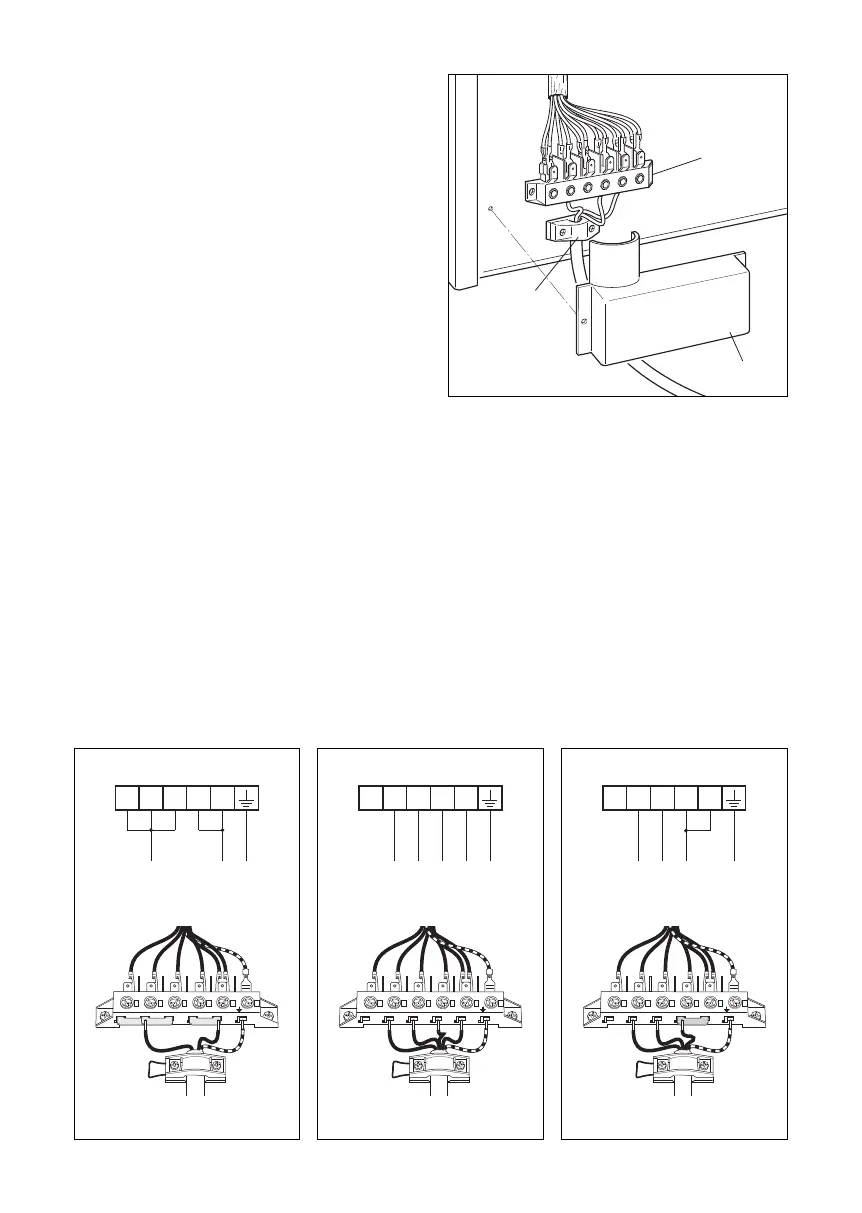

Um die Anschlußleitung anzuschließen, ist
wie folgt vorzugehen:
• Die beiden Schrauben entfernen, mit
denen die Abschirmung “A” hinter dem
Herd befestigt ist.
• Die Kabelklemme “D” vollständig
öffnen.
• Brucken U an der Klemmleiste “B” (Abb.
10.1) anbringen, wie im Schema 10.2a,
10.2b, 10.2c angegeben.
• Hauptkabel (Typ H05 RR-F) in
die Kabelklemme “D” stecken. Das
Speisekabel muss für die elektrischen
Eigenschaften des Geräts geeignet
sein. Siehe Kapitel “Stärke der
Anschlußleitung”.
• Phasen und Erdleiter gemäß Abb.
10.2a, 10.2b, 10.2c an das Endstück
“B” anschließen.
• Das Stromkabel strammziehen und mit
der Kabelklemme “D” befestigen.
• Schutzdechel “A” festschrauben.
HINWEIS: Der Erdleiter muss ca. 3cm
länger als die anderen gelassen werden.
STÄRKE DER ANSCHLUßLEITUNG
“TYP H05RR-F”
230 V ac 3 x 2,5 mm
2
(*)
400 V 2N ac
5 x 1,5 mm
2
(*)
400 V 2N ac
4 x 1,5 mm
2
(*)
(*) – Direktanschluß mit Wandanschluß-
Dose
.
1
5
4
3
2
L
1
PE
400 V 2N~
L
2
N
2 3 4 51
PE
L1
L2
N
2 3 4 51
N(L2)
PE
L1
1
5
4
3
2
L
1
N
(L
2
)
PE
230 V~
1
5
4
3
2
L
1
N
2
PE
400 V 2N~
L
2
N
1
2 3 4 51
PE
L1
L2
N2N1
Abb. 10.2a Abb. 10.2b Abb. 10.2c
A
D
B
Abb. 10.1
230 V ac 400 V 2N ac
400 V 2N ac
