BORETTI CFBG902AN - Page 173

173
SECTION DES CABLES
D’ALIMENTATION Type “H05RR-F”
230 V ac 3 x 2,5 mm
2
(*)
400 V 2N ac
5 x 1,5 mm
2
(*)
400 V 2N ac
4 x 1,5 mm
2
(*)
(*) Raccordement par boîte de connexion
murale
BRANCHEMENT DU CABLE
D’ALIMENTATION
ATTENTION: Si le câble d’alimentation
est endommagé, il doit être remplacé par
le Service Après-Vente an d’éviter tout
danger.

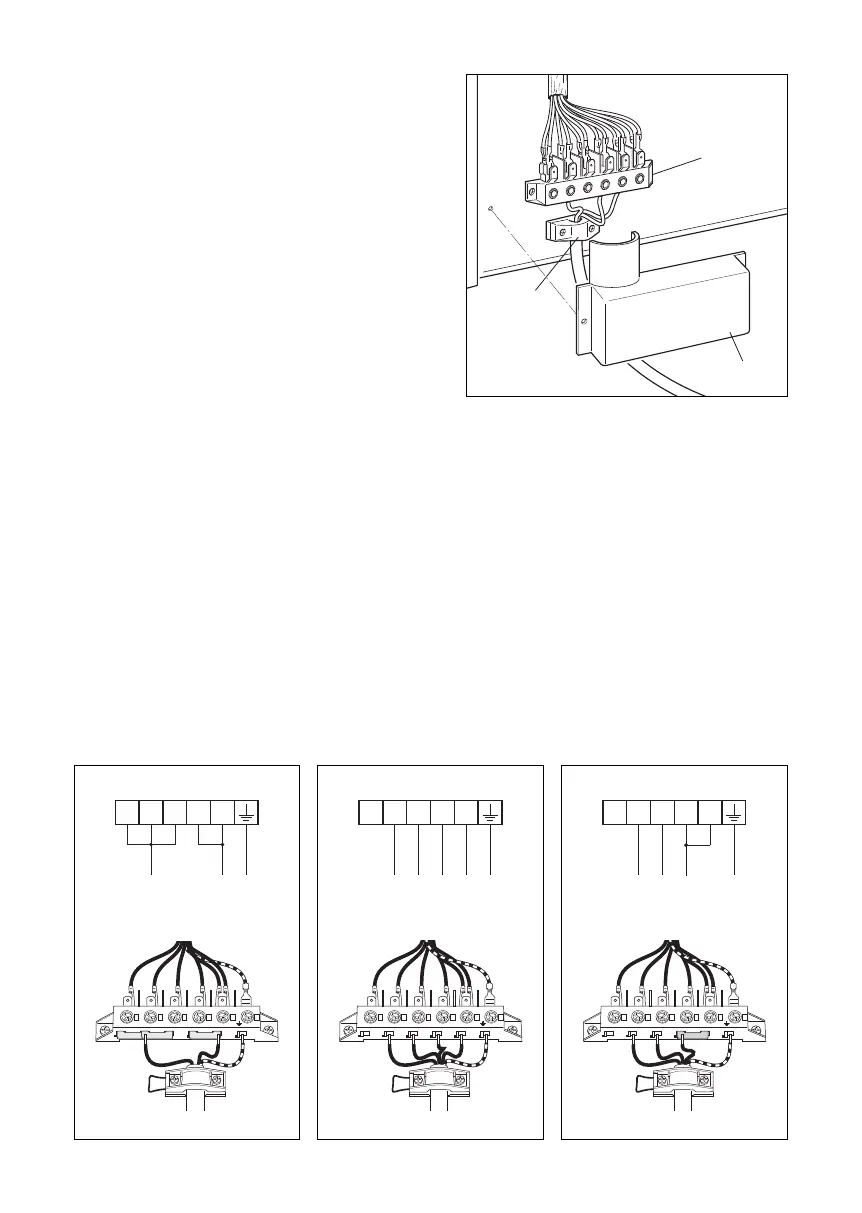

Pour le branchement du câble d’alimentation
à la cuisinière, procéder de la façon suivante:
• Dévissez les vis de fixation de la
protection “A” située derrière la cuisinière
(fig. 10.1).
• Placez le câble d’alimentation à travers
du collier de serrage “D” (fig. 10.1).
• Placer les cavaliers U sur la borne “B”
(fig. 10.1) suivant les schémas de les
figures 10.2a, 10.2b, 10.2c.
• Placez le câble d’alimentation à travers
du collier de serrage “D” (fig. 10.1).
• Le câble d’alimentation doit présenter une
dimension adaptée aux caractéristiques
électriques de l’appareil. Consultez
la section “Section des câbles
d’alimentation”.
• Reliez les fils à la borne serre-fils “B”
comme illustré dans les schémas de les
figures 10.2a, 10.2b, 10.2c.
• Tendre le câble d’alimentation et le fixer
avec le serre-fil “D”.
• Remonter la protection “A”.
Remarque: Le conducteur de terre doit
être environ 3 cm plus long que les autres.
N.B. Il faut laisser environ 3 cm de
plus au conducteur de terre par
rapport aux autres.
1
5
4
3
2
L
1
PE
400 V 2N~
L
2
N
2 3 4 51
PE
L1
L2
N
2 3 4 51
N(L2)
PE
L1
1
5
4
3
2
L
1
N
(L
2
)
PE
230 V~
1
5
4
3
2
L
1
N
2
PE
400 V 2N~
L
2
N
1
2 3 4 51
PE
L1
L2
N2N1
Fig.
10.2a
Fig. 10.2b Fig. 10.2c
A
D
B
Fig. 10.1
230 V ac
400 V 2N ac
400 V 2N ac
