AANSLUITEN VAN HET
AANSLUITSNOER
LET OP: Indien de voedingskabel
beschadigd is, mag deze uitsluitend
vervangen worden door een
vertegenwoordigde operator van de
Servicedienst om eventuele risico’s te
vermijden.

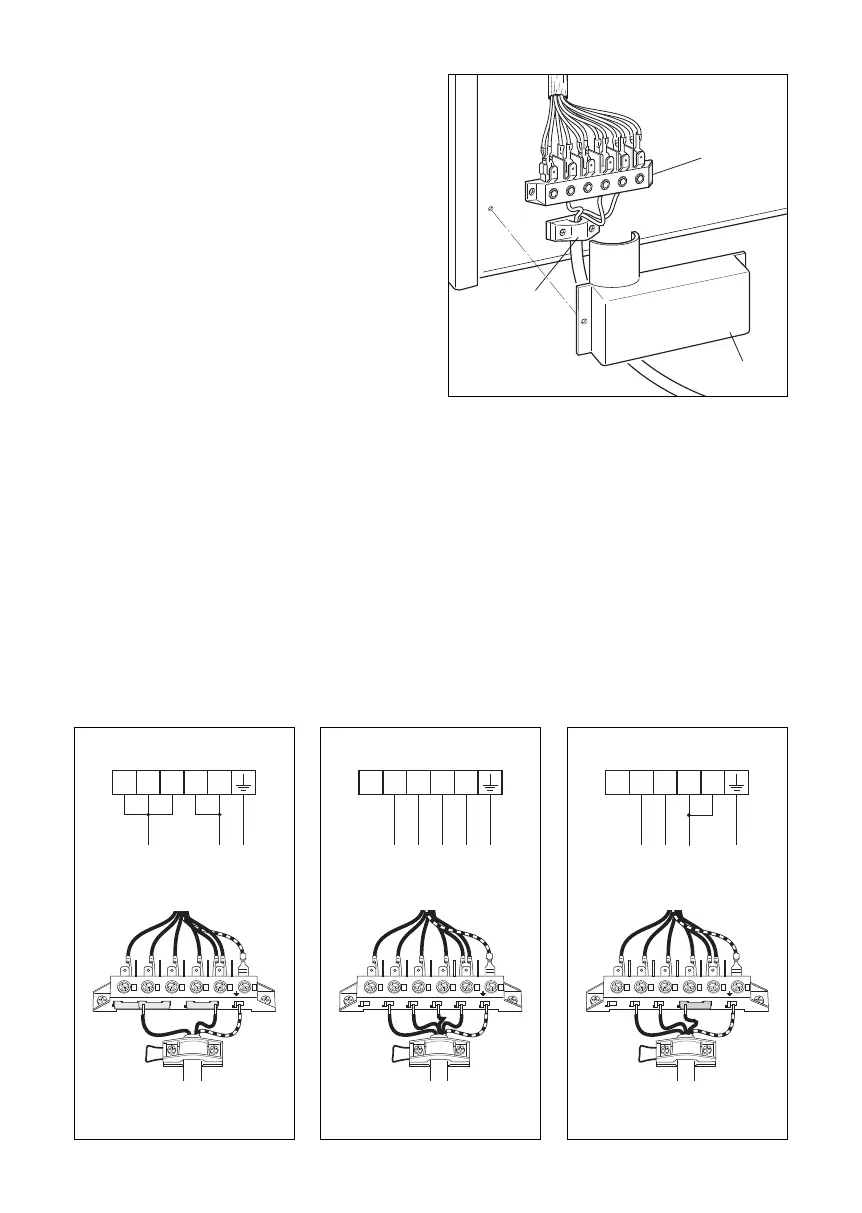

Het aansluitsnoer wordt als volgt op het
fornuis aangesloten:
• Schroef de bevestigingsschroeven
van het beveiligingspaneel “A” aan de
achterkant van het fornuis los
• Verbind het goed geïsoleerde
aansluitsnoer met klem “D”.
• Plaats de stroombruggen U op
de contacten B (afb.
10.1 ) in
overeenstemming met het schema in
afb.
10.2a, 10.2b, 10.2c.
• Verbind de aansluitingen (type H05
RR-F)
met klembouder “D” volgens
het schema in afbeelding afb. 10.2a,
10.2b, 10.2c.
• Span het aansluitsnoer en zet het
vast in klem “D”.
• Bevestig het beveiligingspaneel “A”
opnieuw.
BELANGRIJK: De aardingsgeleider
moet ongeveer 3 cm langer zijn dan de
andere kabels.
230 V ac 400 V 2N ac 400 V 2N ac
