L’embase RA1160 pour défonceuse d’atelier à embase fixe marquée type ‘S’ est conçue pour fonctionner avec
ces moteurs de défonceuse :
No 1617 : Moteur de défonceuse (16171)
No 1617EVS : Moteur de défonceuse (16176)
No 0 601 617 061 : Moteur de défonceuse (0 601 617 161)
No 1618 : Moteur de défonceuse (16181)
No 1618EVS : Moteur de défonceuse (16186)
L’embase de défonceuse à poignée en ‘D’ RA1162 marquée type ‘D’ est conçue pour fonctionner uniquement
avec ces moteurs de défonceuse :
No 1618 : Moteur de défonceuse (16181)
No 1618EVS : Moteur de défonceuse (16186)
L’embase de défonceuse en plongée RA1166 marquée type ‘P’ est conçue pour fonctionner avec ces moteurs de
défonceuse :
No 1617 : Moteur de défonceuse (16171)
No 1617EVS : Moteur de défonceuse (16176)
No 0 601 617 061 : Moteur de défonceuse (0 601 617 161)
No 1618 : Moteur de défonceuse (16181)
No 1618EVS : Moteur de défonceuse (16186)
-28-
Numéro de modèle 1617 et 1618 1617EVS et 1618EVS 0 601 617 061
Tension nominale 120V 50 - 60Hz 120V 50 - 60Hz 220V 50 - 60Hz
Intensité nominale 11A 12A 6A
Régime à vide n
0
25,000/min n
0
8,000-25,000/min n
0
25,000/min
Capacités de la douille 1/4", 3/8", 1/2", 8mm 1/4”, 3/8”, 1/2”, 8mm 1/4”, 3/8”, 1/2”, 8mm
2
1
0
IN
50
40
30
20
10
0
M
M

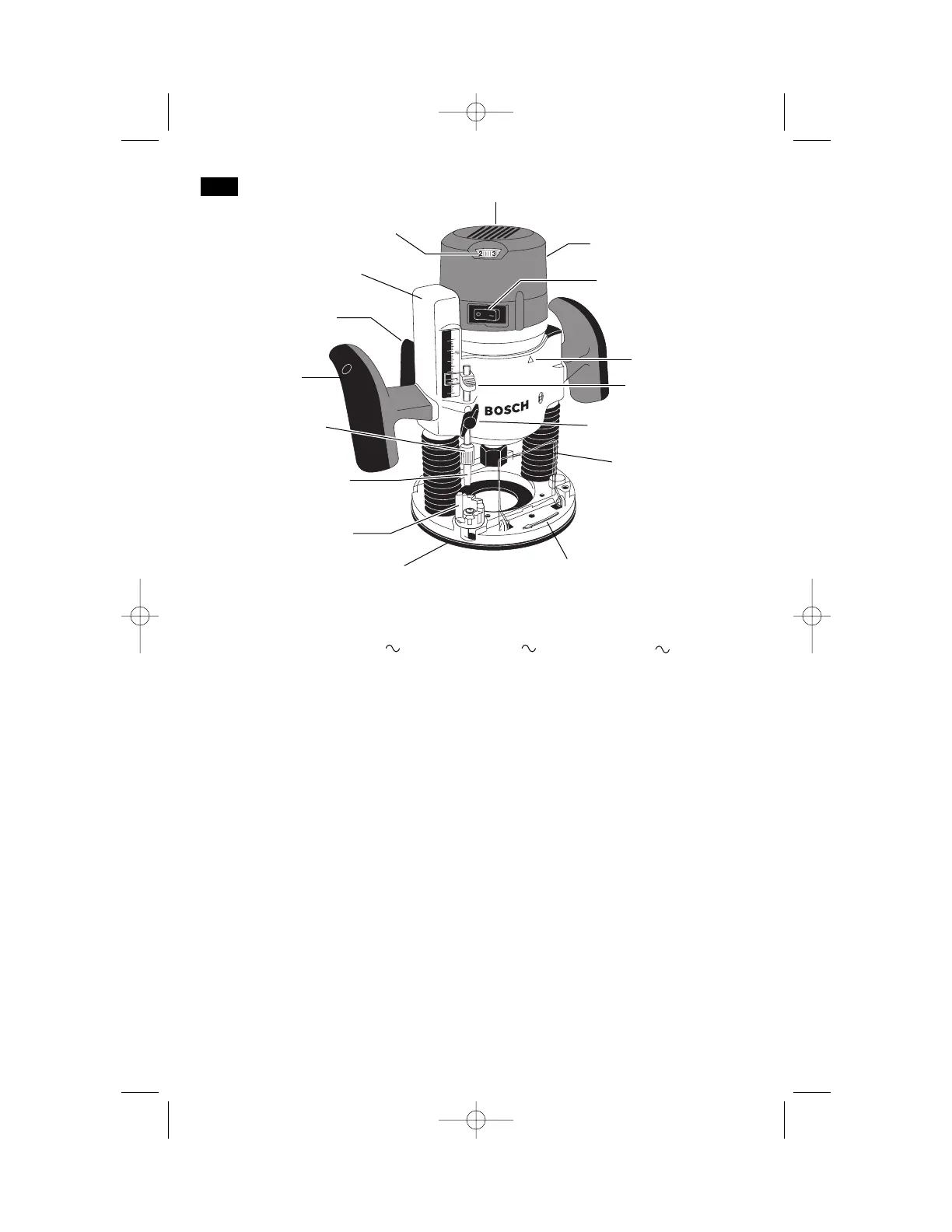

FIG. 3
CADRAN DE VITESSE
(Modéle 1617EVSP uniquement)
EMBASE
POIGNÉE GAUCHE
DÉFLECTEUR DE COPEAUX
BOÎTIER DU MOTEUR
INTERRUPTEUR À BASCULE
MARCHE/ARRÊT
FLÈCHE D'ALIGNEMENT
DU MOTEUR
PRISES D’AIR
FLÈCHE DE ROTATION DE FER
EMBASE DE TYPE P
LEVIER DE VERROUILLAGE
DE PROFONDEUR
TIGE DE PROFONDEUR
BOUTON DE L’INDEX DE
PROFONDEUR
TOURELLE DE BUTÉE
DE PROFONDEUR
INDEX DE PROFONDEUR
BOUTON DE
RÉGLAGE FIN
BM 2610908996 5/03 5/20/03 9:06 AM Page 28

Bosch 1617EVSPK Specifications

General

Motor Power	2.25 HP
Variable Speed	Yes
Speed Range	8, 000 - 25, 000 RPM
Voltage	120V
Cord Length	10 ft
Power	2.25 HP
Collet Capacity	1/4 inch and 1/2 inch
Base Type	Fixed and Plunge
Type	Router
Amperage	12 A
Includes	Fixed Base, Plunge Base, 1/4" and 1/2" collets, wrench
