-49-
Número de modelo 1617 y 1618 1617EVS y 1618EVS 0 601 617 061
Tensión nominal 120V 50 - 60Hz 120V 50 - 60Hz 220V 50 - 60Hz
Amperaje nominal 11A 12A 6A
Capacidad sin carga n
0
25 000/min n
0
8,000-25 000/min n
0
25 000/min
Capacidad del portaherramienta 1/4", 3/8", 1/2", 8mm 1/4”, 3/8”, 1/2”, 8mm 1/4”, 3/8”, 1/2”, 8mm
2
1
0
IN
50
40
30
20
10
0
M
M

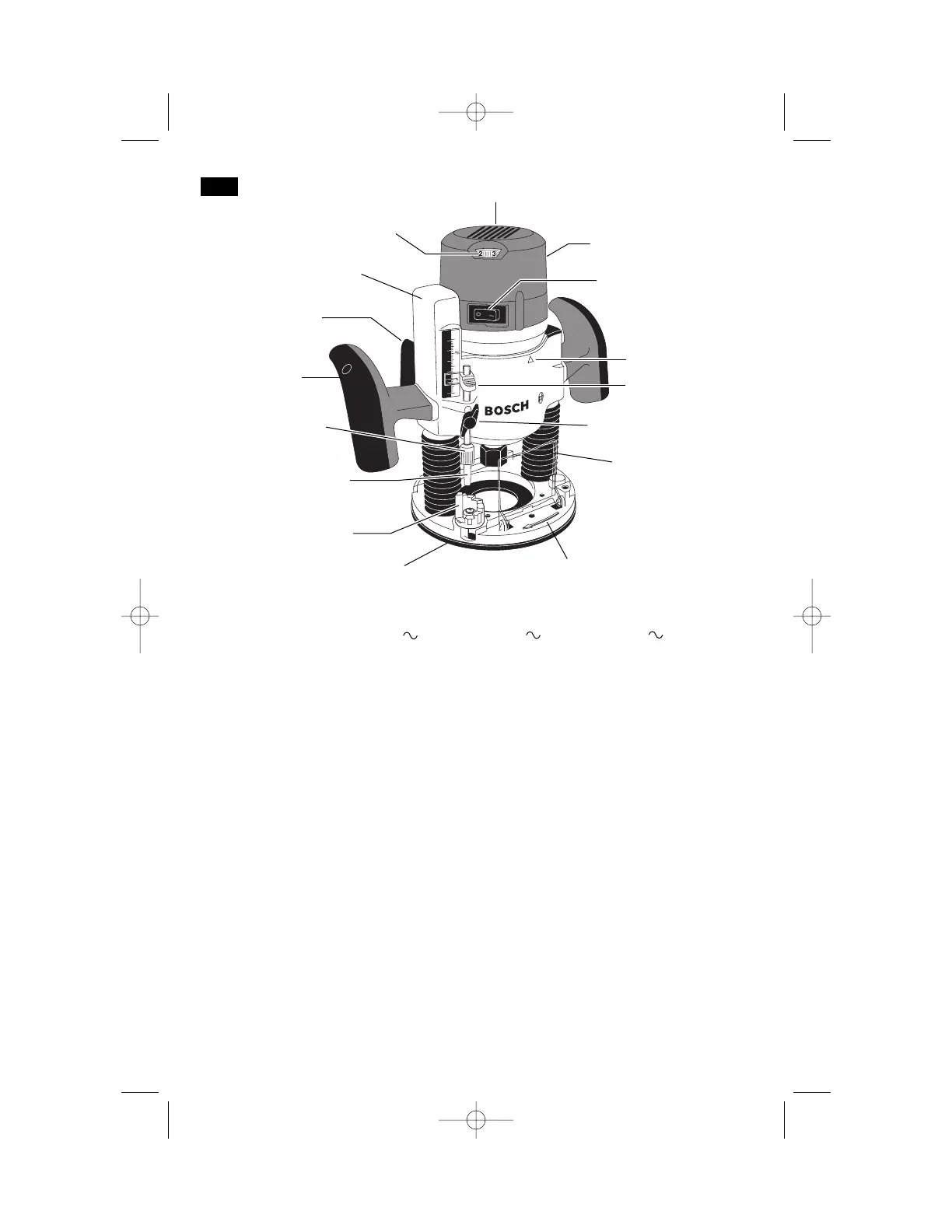

FIG. 3
DIAL DE CONTROL DE VELOCIDAD
(Modelos 1617EVSP únicamente)
SUBBASE
MANGO IZQUIERDO
DEFLECTOR DE VIRUTAS
CAJA DEL MOTOR
INTERRUPTOR OSCILANTE DE
ENCENDIDO Y APAGADO
FLECHA DE ALINEACION
DEL MOTOR
ABERTURAS DE VENTILACION
FLECHA DE ROTACION DE LA BROCA
BASE TIPO P
PALANCA DE FIJACIÓN
DE LA PROFUNDIDAD DE
PENETRACIÓN
VARILLA DE PROFUNDIDAD
POMO DEL INDICADOR
DE PROFUNDIDAD
TORRETA DE TOPE DE
PROFUNDIDAD
INDICADOR DE
PROFUNDIDAD
POMO DE AJUSTE
FINO
La base de fresadora de taller de base fija RA1160 marcada tipo "S" está diseñada para utilizarse con estos
motores de fresadora:
Motor de fresadora 1617 (16171)
Motor de fresadora 1617EVS (16176)
Motor de fresadora 0 601 617 061 (0 601 617 161)
Motor de fresadora 1618 (16181)
Motor de fresadora 1618EVS (16186)
La base de fresadora con mango en D RA1162 marcada tipo "D" está diseñada para utilizarse solamente con
estos motores de fresadora:
Motor de fresadora 1618 (16181)
Motor de fresadora 1618EVS (16186)
La base de fresadora de descenso vertical RA1166 marcada tipo "P" está diseñada para utilizarse con estos
motores de fresadora:
Motor de fresadora 1617 (16171)
Motor de fresadora 1617EVS (16176)
Motor de fresadora 0 601 617 061 (0 601 617 161)
Motor de fresadora 1618 (16181)
Motor de fresadora 1618EVS (16186)
BM 2610908996 5/03 5/20/03 9:06 AM Page 49

Bosch 1617EVSPK Specifications

General

Motor Power	2.25 HP
Variable Speed	Yes
Speed Range	8, 000 - 25, 000 RPM
Voltage	120V
Cord Length	10 ft
Power	2.25 HP
Collet Capacity	1/4 inch and 1/2 inch
Base Type	Fixed and Plunge
Type	Router
Amperage	12 A
Includes	Fixed Base, Plunge Base, 1/4" and 1/2" collets, wrench
