-52-
Para instalar el motor en la base de descenso
vertical:
1. Suelte la palanca de fijación de la base.
2. Alinee la flecha que está en la base con la flecha
que está en el motor (Fig. 8).
• Para posicionar el interruptor en el lado derecho
de la base, alinee la flecha de la base con la
flecha de la carcasa del motor que está debajo
del cordón.
• Para posicionar el interruptor a la izquierda,
alinee la flecha de la base con la flecha de la
carcasa del motor que está debajo del
interruptor.
3. Deslice el motor hacia el interior de la base hasta
que se sienta resistencia. (El pasador de guía de la
base estará ahora acoplado en la ranura del
motor.)
4. Gire el motor en el sentido de las agujas del reloj
hasta que se detenga.
5. Empuje el motor hacia el interior de la base tanto
como se pueda.
6. Asegure la palanca de fijación de la base.
DEFLECTOR DE VIRUTAS
Use siempre protección de los
ojos. El deflector de virutas no
está diseñado como protector de seguridad.
Los deflectores de virutas ayudan a mantener el polvo
y las virutas alejados de la cara del operador. No
detendrán objetos que sean más grandes que el polvo
arrojado desde la broca.
Para quitar el escudo antivirutas de las bases,
presione hacia adentro sobre las lengüetas hasta que
dicho escudo se suelte de la base y retírelo. Para
colocarlo, ubique el deflector en su sitio de la manera
que se muestra en la Fig. 10. Luego, flexione los lados
del deflector mientras empuja hasta que el deflector
se acople a presión en su sitio. El escudo antivirutas
de la base de descenso vertical también puede
bascularse hacia afuera.
INSTALACIÓN DEL ADAPTADOR DE
GUÍAS DE PLANTILLA

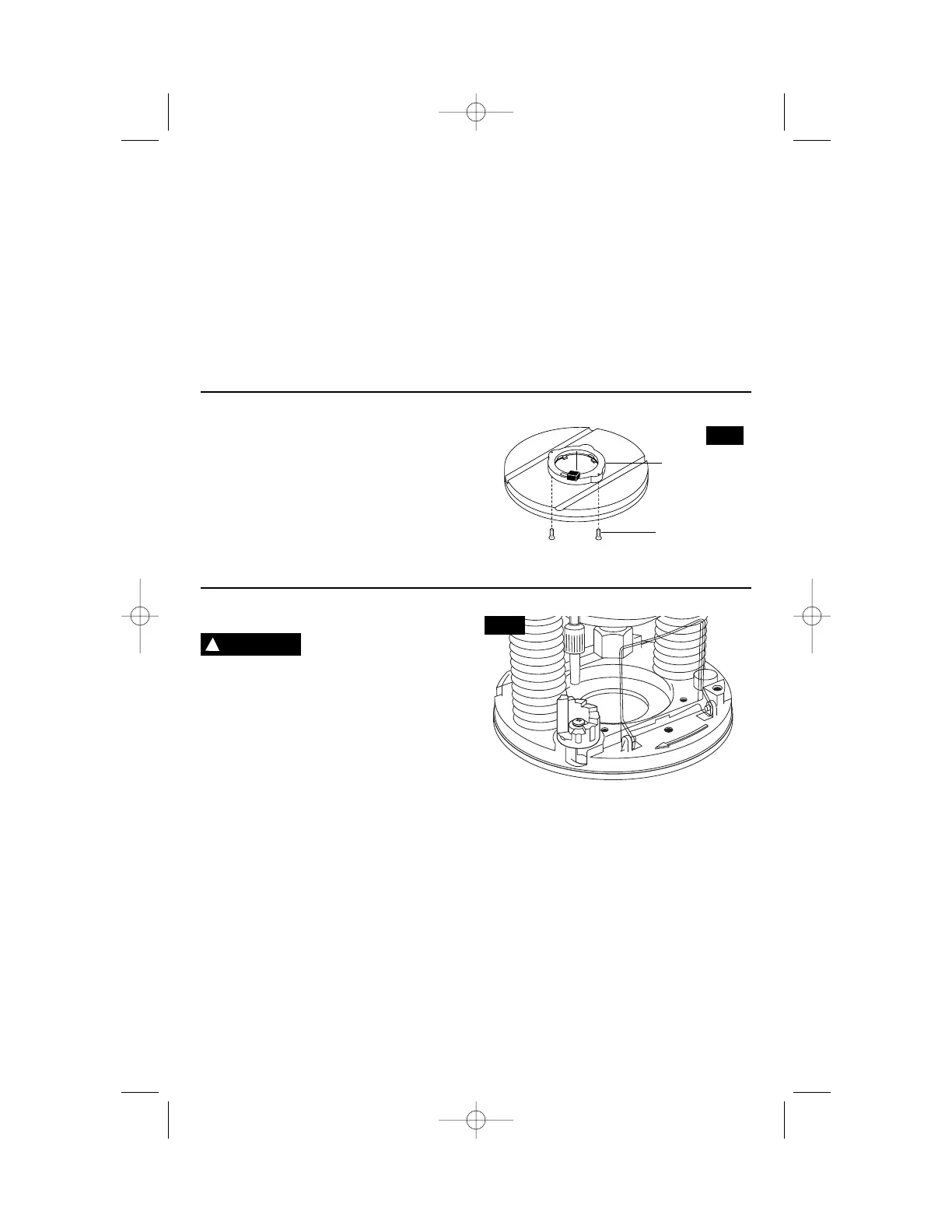

Coloque el adaptador de guías de plantilla sobre los
agujeros del centro de la subbase y alinee los dos
agujeros roscados de la parte inferior del adaptador
con los agujeros contraavellanados de la subbase.
Sujete el adaptador con los tornillos suministrados.
Tenga en cuenta que el adaptador es reversible, así que
la palanca de liberación puede posicionarse como se
desee (Fig. 9).
ADAPTADOR DE
GUIA DE
PLANTILLA
TORNILLOS DE
MONTAJE
FIG. 9
FIG. 10
ADVERTENCIA
!
