-61-
RECOLECCIÓN DE POLVO AL CONFORMAR BORDES
No ponga las manos en el área
de la broca mientras la
fresadora esté encendida o enchufada. Para evitar
enredar las mangueras, no utilice esta cubierta de
extracción de polvo al mismo tiempo que otra
cubierta de extracción de polvo.

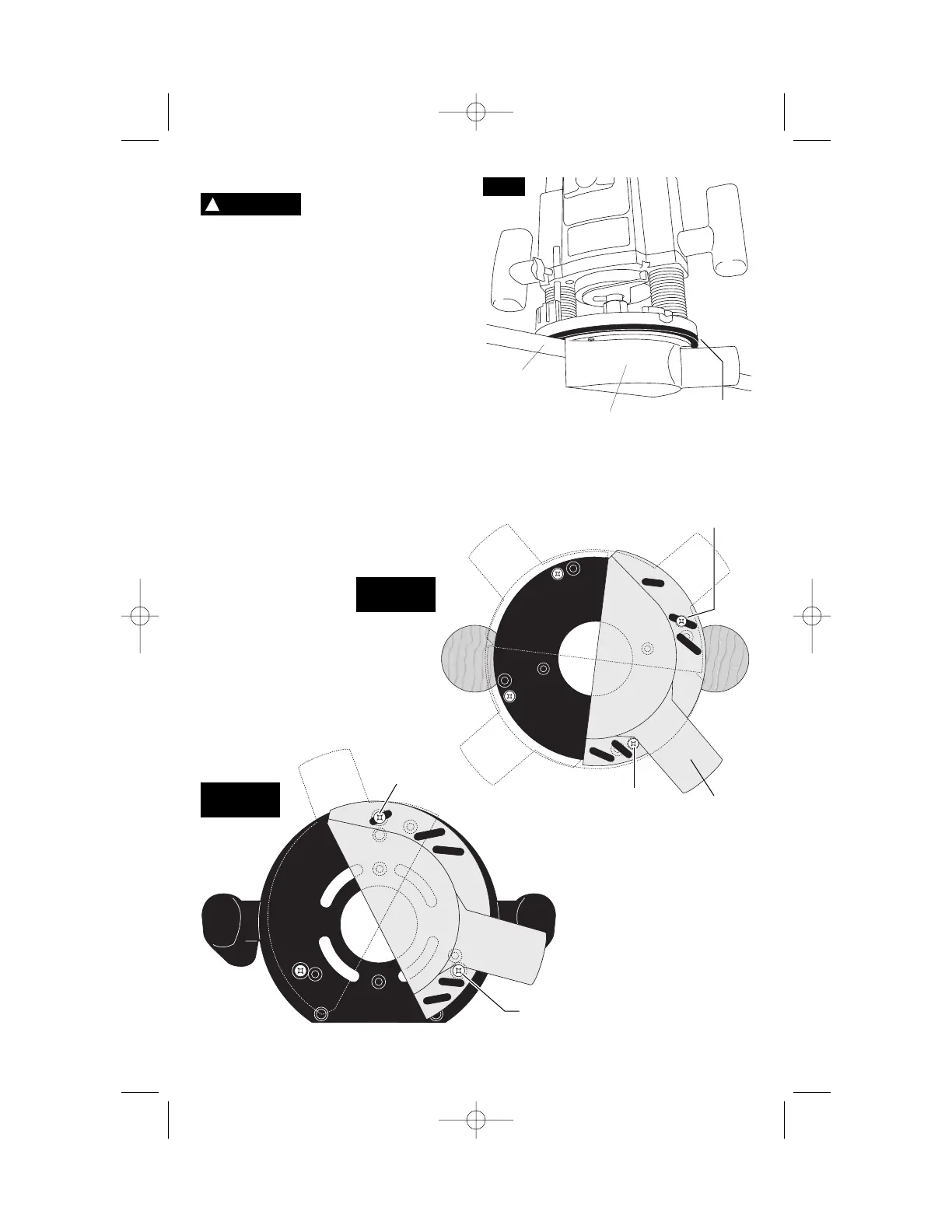

La cubierta de extracción de polvo RA1170 (accesorio
opcional) se utiliza para la recolección de polvo al
conformar bordes (Fig. 24).
COLOCACIÓN DE LA CUBIERTA DE
EXTRACCIÓN DE POLVO
Usted puede colocar la cubierta para conformado de
bordes en varios lugares de acuerdo con sus
necesidades o preferencias. Esta cubierta se coloca
utilizando dos de los agujeros para tornillo que están
en la base de fresadora que se utilizan para sujetar la
subbase de la fresadora. Seleccione la ubicación
deseada para la cubierta. Afloje y quite los dos
tornillos de la base de la fresadora y coloque la
cubierta de extracción de polvo –sobre la subbase de
la fresadora– utilizando los tornillos suministrados
con la cubierta. Apriete firmemente los tornillos
(Figuras 25 y 26.)
ADVERTENCIA
!
CUBIERTA DE
EXTRACCIÓN DE
POLVO
SUBBASE
DE LA
FRESADORA
BORDE DE LA
PIEZA DE
TRABAJO
TORNILLO
4mm x 16mm
TORNILLO
4mm x 16mm
TORNILLO
4mm x 16mm
SUBBASE
SUBBASE
CUBIERTA DE
EXTRACCIÓN
DE POLVO
TORNILLO
4mm x 16mm
FIG. 24
CUBIERTA DE
EXTRACCIÓN
DE POLVO
FIG. 25
PLUNGE BASE
FIG. 26
OTHER BASES
