INSTALLATION DE L’ADAPTATEUR
DE GUIDE DE GABARIT
Positionnez l’adaptateur de guide de gabarit sur les
trous situés au centre de la sous-embase et alignez les
deux trous filetés situés sur le dessous de l’adaptateur
avec les trous fraisés de la sous-embase. Fixez
l’adaptateur à l’aide des vis fournies. Veuillez noter que
l’adaptateur est réversible, ce qui permet de positionner
le levier de déblocage comme on le souhaite (Fig. 6).
Les défonceuses en plongée de Bosch sont conçues
pour être rapides, précises et faciles à utiliser pour les
travaux d’ébénisterie, le toupillage, l’usinage de
cannelures, de patenôtres, de congés, de queues
d’aronde, etc. Elles vous permettent de faire de la
marqueterie, de moulurer des chants et de faire de
nombreux types de gravures spéciales.
MOUVEMENT DE PLONGÉE
Le mouvement de plongée simplifie les réglages de
profondeur et permet au fer de pénétrer facilement et
précisément dans la pièce. Pour abaisser la machine,
poussez le levier de verrouillage de profondeur vers la
gauche, appuyez vers le bas jusqu’à ce que la
profondeur désirée soit atteinte, et relâchez le levier
pour verrouiller la machine (Fig. 7). Le levier de
verrouillage de profondeur est rappelé par ressort et
retourne automatiquement à la position de verrouillage.
Pour relever la machine, poussez le levier de
verrouillage vers la gauche, relâchez la pression sur la
défonceuse et celle-ci soulèvera automatiquement le fer
de la pièce. Il est conseillé de toujours remonter le fer
quand il n’est pas en train d’usiner la pièce.
RAMASSAGE DES POUSSIÈRES
Votre défonceuse est dotée d’un capuchon d’extraction
de poussière. Si vous disposez d’un système
d’aspiration d’atelier, vous pouvez y raccorder le
capuchon d’extraction de poussière pour améliorer la
visibilité et la précision de la machine et la rendre plus
utile, surtout lors de toupillage à main levée.
Pour fixer le capuchon, placez ses languettes en face
des encoches de l’embase et positionnez-le comme
indiqué. Faites pivoter le capuchon légèrement en sens
anti-horaire et fixez l’adaptateur à l’embase à l’aide de la
vis moletée fournie (Fig. 5).
Pour améliorer le rendement du système de ramassage
de poussière, insérez la bague de renforcement de
l’extraction. Pour l’enlever, enfoncez les deux
languettes vers l’intérieur et soulevez la bague.
Assurez-vous que la bague n’entre jamais en contact
avec le fer.
Le capuchon d’extraction de poussière est dimensionné
pour se raccorder à des tuyaux de 35 mm. Un
adaptateur est également inclus pour raccorder le
capuchon à des tuyaux de 1-1/4 po et 1-1/2 po.
Un système spécial de ramassage de poussière lors du
toupillage de chants est également disponible comme
accessoire en option. N’utilisez pas les deux capuchons
en même temps.
-30-

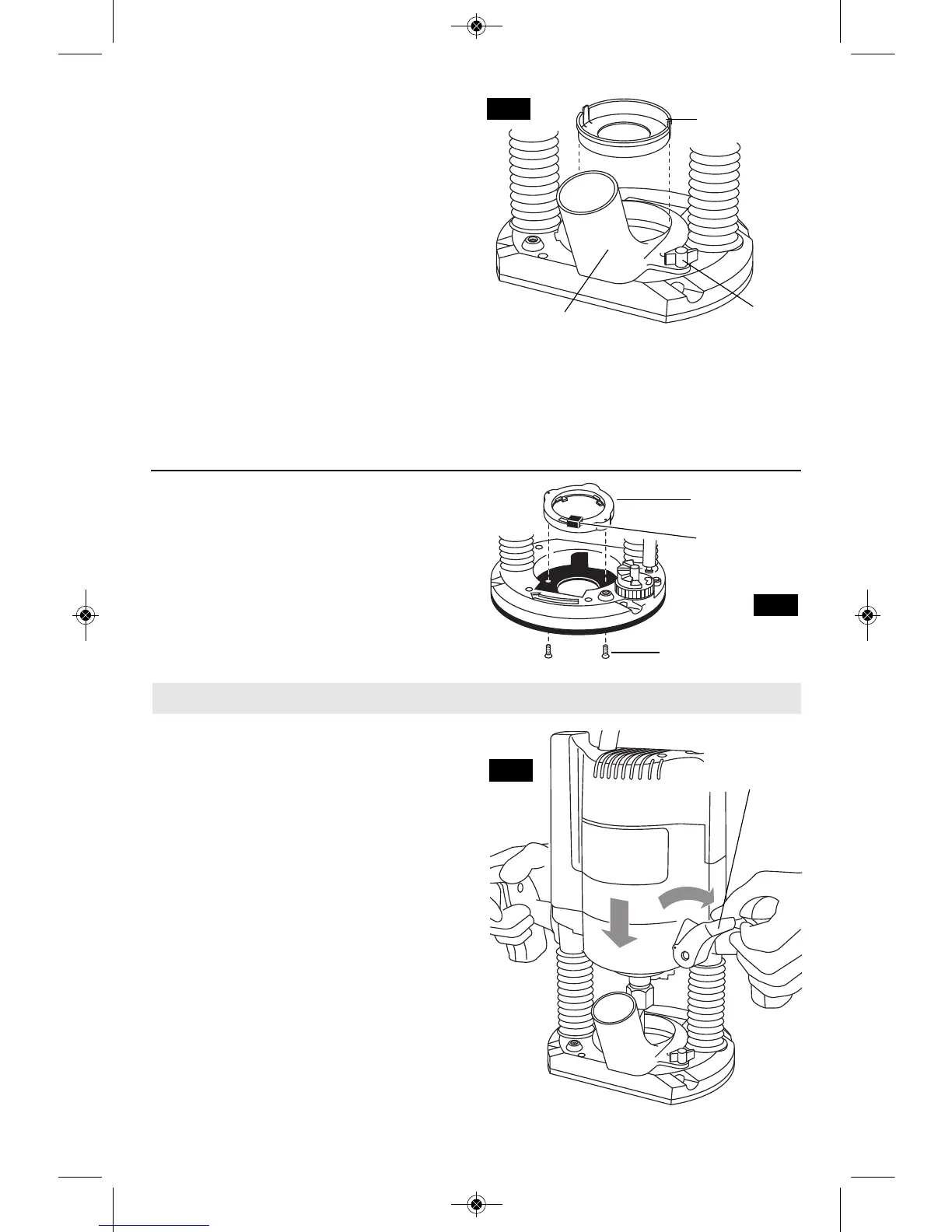

Consignes d’utilisation
ADAPTATEUR DE
GUIDE DE GABARIT
LEVIER DE
DÉBLOCAGE DU
GUIDE DE GABARIT
LEVIER DE
VERROUILLAGE
DE
PROFONDEUR
VIS DE MONTAGE
FIG. 6
FIG. 5
CAPUCHON D’EXTRACTION
DE POUSSIÈRE
BAGUE DE
RENFORCEMENT
DE L’EXTRACTION
VIS
MOLETÉES
FIG. 7
BM 2610933969 09-12_BM 2610933969 09-12.qxp 9/20/12 9:19 AM Page 30
