-39-
FIXATION DE LA DÉFONCEUSE À LA PLAQUE
DE MONTAGE
1. Enlevez la sous-embase de la défonceuse.
2. 2. La défonceuse est maintenant prête à être montée
sur une table de toupillage. Fixez la défonceuse sur
la plaque de montage et sous la table de toupillage
en suivant les instructions fournies avec cet
accessoire.
3. Attachez l’embase à votre table de toupillage à l’aide
de quatre vis cruciformes à métaux de 1/4 po-20 x
1-1/2 po, avec rondelles et écrous. Leur longueur
dépendra de l’épaisseur de votre table de toupillage
ou de la plaque de montage de votre table de
toupillage.
RÉGLAGE DE LA PROFONDEUR
1. Installez le fer désiré.
2. Levez le moteur de la défonceuse à peu près à la
position désirée et bloquez le verrouillage de réglage
grossier.
3. Quand la défonceuse est montée sous une table de
toupillage, la plupart des réglages de profondeur de
coupe s’effectuent avec le bouton de réglage fin.
Pour faciliter les réglages de hauteur sous la table,
enfilez la rallonge de bouton de réglage fin (en
option) sur l’extrémité du bouton de réglage fin.
(Fig.25)
BRANCHEZ LA DÉFONCEUSE ET L’INTERRUPTEUR DE
LA TABLE DE TOUPILLAGE
Pour préparer l’utilisation de l’interrupteur :
1. Assurez-vous que l’interrupteur de la défonceuse et
celui de la table de toupillage sont tous les deux en
position arrêt.
2. Branchez le cordon de l’interrupteur de la table de
toupillage sur une prise murale.
3. Branchez la défonceuse dans la prise pendante de
l’interrupteur de la table de toupillage.
4. Verrouillez l’interrupteur de la défonceuse sur
marche : appuyez sur la gâchette, enfoncez le
bouton de verrouillage et relâchez la gâchette.
5. Utilisez l’interrupteur de la table de toupillage pour
démarrer et arrêter la défonceuse.
AVANCE DE LA PIÈCE SUR UNE TABLE DE
TOUPILLAGE
Utilisez toujours le guide de votre table ou le goujon
d’appui et le capot approprié et suivez le mode
d’emploi de votre table de toupillage.
Poussez TOUJOURS la pièce de droite à gauche en la
faisant passer sur le devant du fer. Sur les tables de
toupillage Bosch, le sens d’avance correct est
également indiqué sur le boîtier du guide ainsi que sur
les planches en éventail si ces accessoires ont été
installés correctement. (Fig. 26)
REMISE DE LA DÉFONCEUSE À SA POSITION DEBOUT
POUR FONCTIONNEMENT EN PLONGÉE NORMALE
(TENUE À LA MAIN)
1. Enlevez la défonceuse de la table et remettez-la à sa
position debout normale.
2. Enlevez le fer et la douille.
3. Enlevez la plaque de montage sous table de
toupillage et remontez la sous-embase de la
défonceuse.
4. Tout en supportant la défonceuse d’une main,
libérez le verrouillage de réglage grossier en le
faisant pivoter vers la gauche. Ensuite abaissez le
moteur jusqu’à ce qu’il soit en position de repos.
5. Réarmez le ressort de rappel en enfonçant le moteur
de la défonceuse plus à fond. La pression du
Utilisation avec la table de toupillage
Pour utilisation en toute sécurité, veuillez lire et comprendre ce mode d’emploi de la
défonceuse et le mode d’emploi de la table de toupillage avant d’utiliser l’un ou
l’autre.
AVERTISSEMENT
!

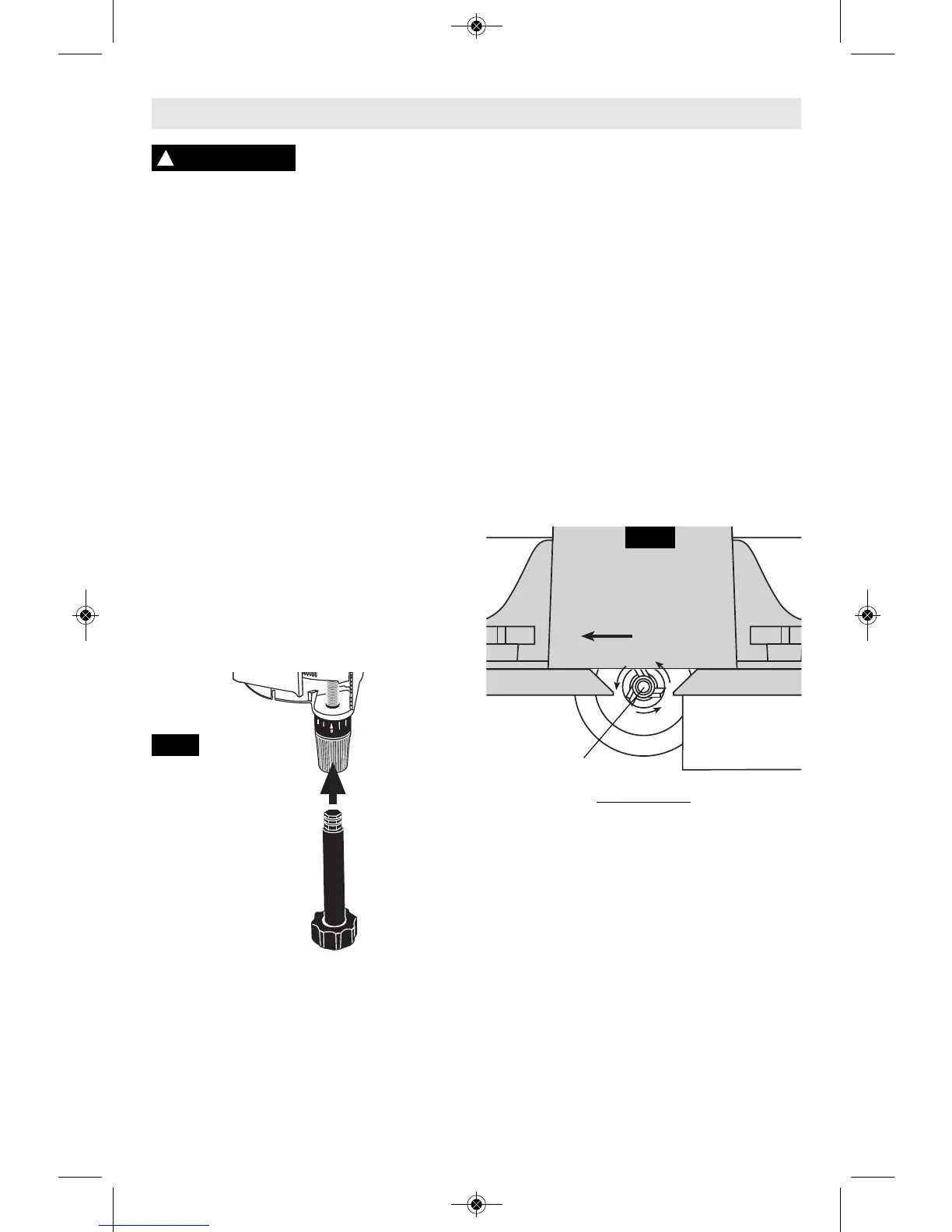

FIG. 25
FIG. 26
PIÈCE
SENS DE
L’AVANCE
ROULEMENT
DU FER
VUE DE DESSUS
REMARQUE : le capot et les planches en éventail ont
été enlevées pour clarifier la figure.
CONTRE-GUIDE CONTRE-GUIDE
BM 2610933969 09-12_BM 2610933969 09-12.qxp 9/20/12 9:19 AM Page 39
