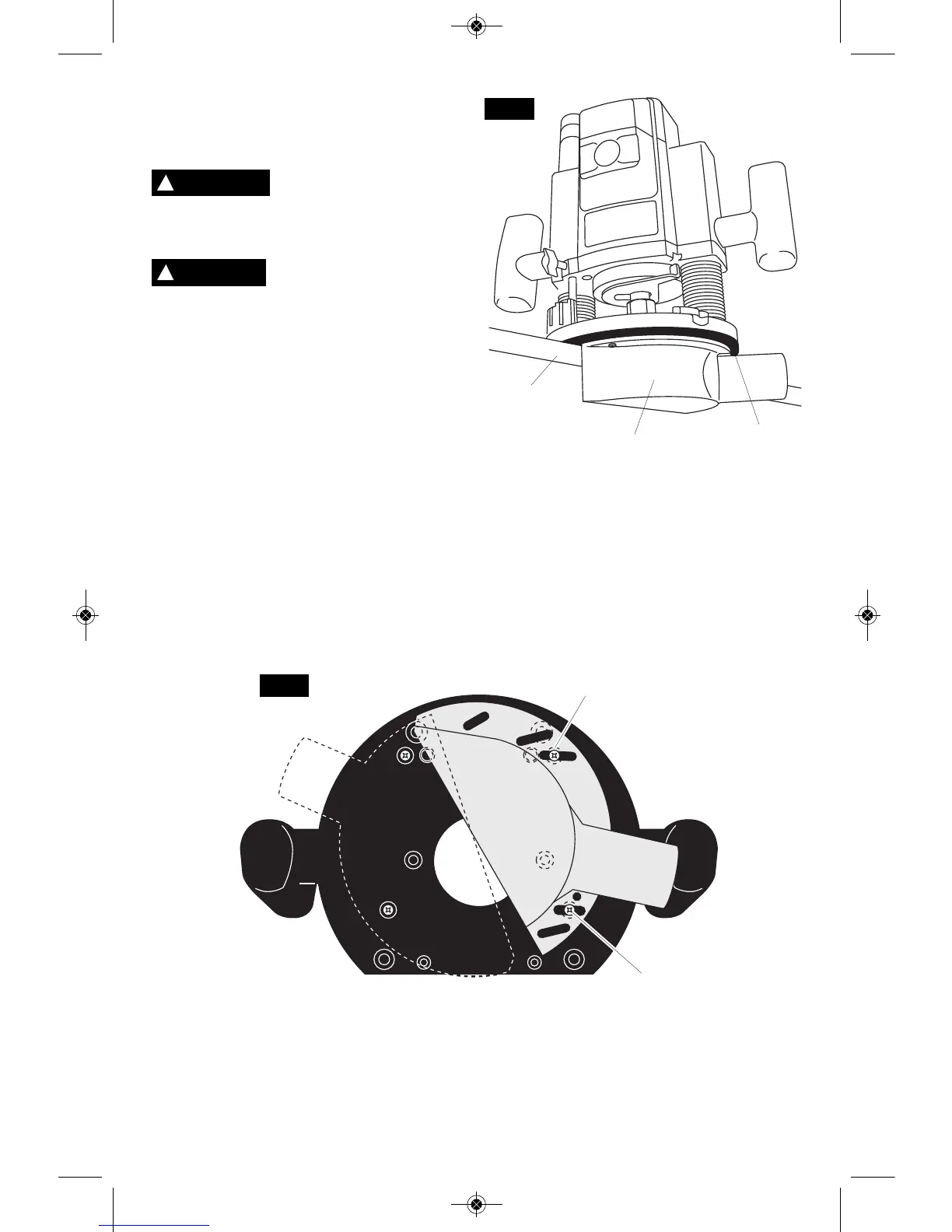

TORNILLO
M4 x 16mm
SUBBASE
CUBIERTA DE
EXTRACCIÓN
DE POLVO
TORNILLO
M4 x 16mm
FIG. 16
RECOLECCIÓN DE POLVO AL CONFORMAR BORDES
La cubierta de extracción de polvo RA1170 (accesorio
opcional) se utiliza para la recolección de polvo al
conformar bordes (Fig. 15).
Lea y entienda estas
instrucciones y el manual de la
herramienta para el uso de estos accesorios.
No ponga las manos en el área de la broca mientras
la fresadora esté encendida o enchufada.
Para evitar enredar las
mangueras, no utilice esta
cubierta de extracción de polvo al mismo tiempo que
otra cubierta de extracción de polvo.
COLOCACIÓN DE LA CUBIERTA DE
EXTRACCIÓN DE POLVO
Puede colocar la cubierta en varios lugares de acuerdo
con sus necesidades o preferencias. Esta cubierta se
coloca utilizando dos de los agujeros para tornillo que
están en la base de la fresadora que se emplean para
colocar la subbase de la fresadora. Seleccione la
ubicación deseada para la cubierta. Afloje y saque los
dos tornillos de la base de la fresadora y coloque la
cubierta de extracción de polvo –sobre la subbase de la
fresadora– utilizando los tornillos suministrados con la
cubierta. Apriete firmemente los tornillos (Fig. 16).
La cubierta de extracción de polvo está dimensionada
para aceptar mangueras de aspiración de 35 mm.
También se incluye el adaptador VAC002 que conectará
la cubierta a mangueras de aspiración de 1-1/4" y 1-1/2".
ADVERTENCIA
!
PRECAUCION
!
CUBIERTA DE
EXTRACCIÓN DE
POLVO
SUBBASE
DE LA
FRESADORA
BORDE DE LA
PIEZA DE
TRABAJO
