-22-
LE SYSTÈME DE RACCORD
DIRECT DU CORDON A ÉTÉ
CONFIGURÉ POUR ACCEPTER UN CORDON SJ DE
12AWG, AVEC UNE LONGUEUR MAXIMALE DE 15,25
M (50 PI). VÉRIFIEZ LE CORDON, NE L’UTILISEZ PAS
S’IL EST ENDOMMAGÉ.

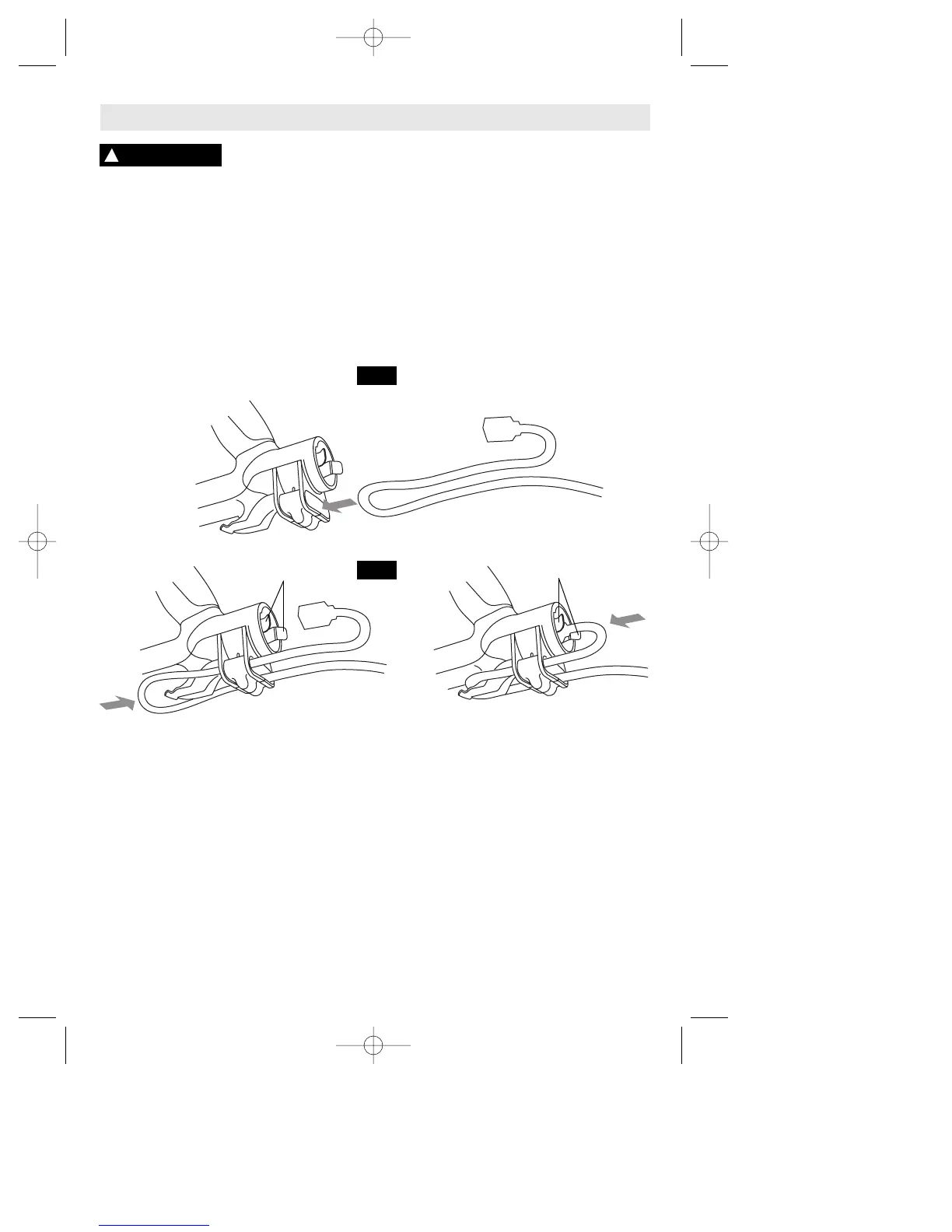

1. Formez une boucle avec le cordon de la façon
indiquée sur la figure A.
2. Insérez l'extrémité bouclée du cordon à travers la
fente pratiquée dans la poignée et accrochez-la sur le
montant de la poignée réservé à cet effet, de la façon
indiquée sur la figure B.
ATTENTION : Avant d'insérer la fiche dans la poignée,
veillez toujours à laisser une longueur suffisante de
cordon à l'extrémité où se trouve la fiche, pour éviter
que cette dernière ne soit soumise à de la tension
lorsqu'elle est insérée dans l'outil.
3. Enfoncez l’extrémité de la fiche dans l’étrier de
ressort et dans la prise femelle de la poignée comme
indiqué ci-dessous.
4. Pour retirer la fiche de l’outil, il suffit de la retirer
de la prise et de l'extraire de l’étrier de ressort.
REMARQUE : Si l’étrier de ressort ne fixe pas la fiche
correctement, il peut être nécessaire de légèrement
serrer l'étrier avec une pince.
Installation du cordon d'alimentation
AVERTISSEMENT
!
FIG. A
FIG. B
ÉTRIER DE RESSORT
ÉTRIER DE RESSORT
