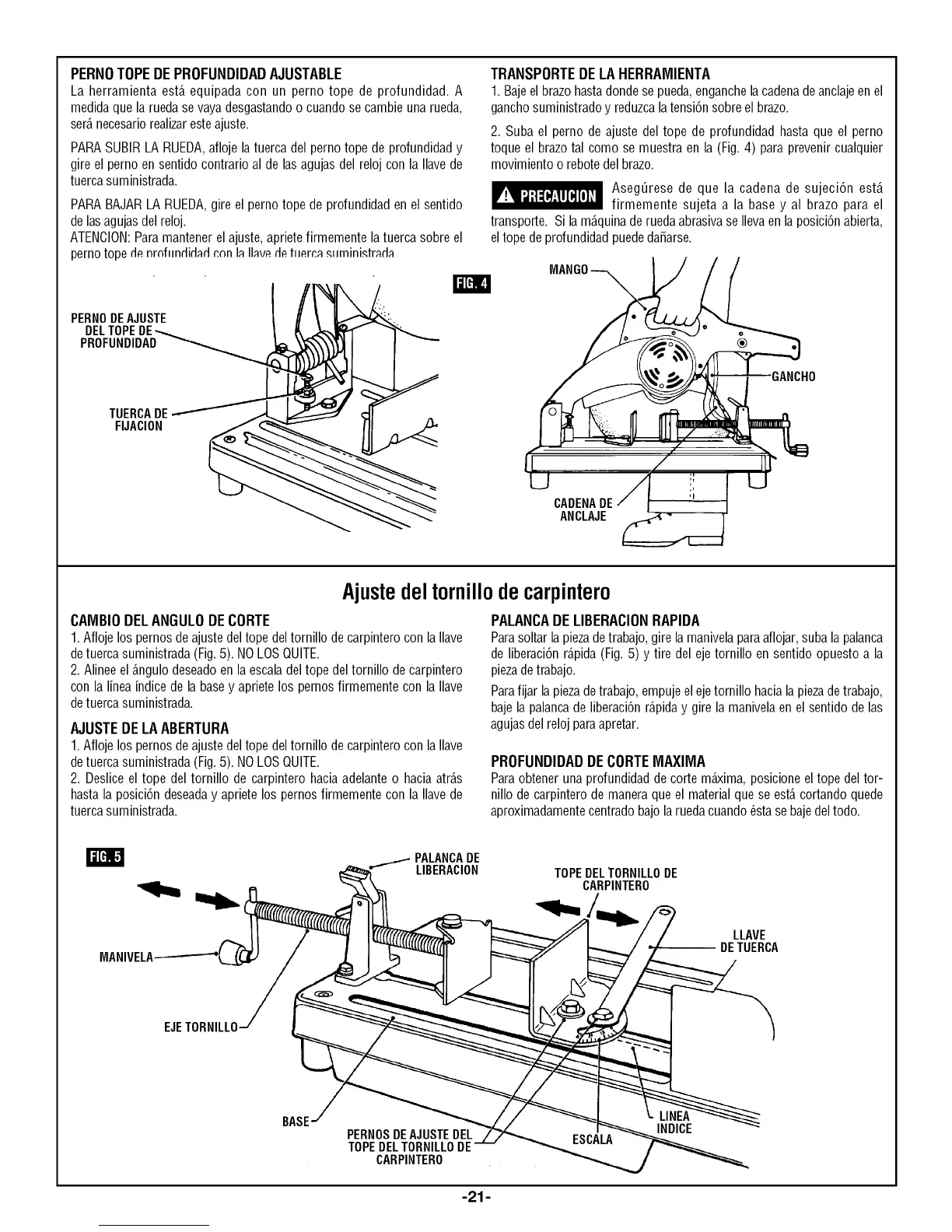

PERNO TOPE DE PROFUNDIDAD AJUSTABLE
La herramienta est,. equipada con un perno tope de profundidad. A
medidaque la ruedasevayadesgastandoo cuandose cambieuna rueda,
ser_.necesariorealizaresteajuste.
PARASUBIR LA RUEDA,afloje latuerca del perno tope de profundidady
gire el perno en sentidocontrario al de las agujas del reloj con la Ilavede
tuercasuministrada.
PARABAJARLA RUEDA,gire el perno topede profundidaden el sentido
delasagujas del reloj.
ATENCION:Paramantenerel ajuste,aprietefirmemente la tuerca sobreel
pernotope dAnrofllnrlirlnrl conInIlnvAdAtllercn £11ministrnrln
m
PERNODEAJUSTE
DELTOPE
PROFUNDIDAD
TUERCADE
FIJACION
TRANSPORTE DE LA HERRAMIENTA
1. Bajeel brazohastadondese pueda,enganchelacadenadeanclajeenel
ganchosuministradoy reduzcalatensi6nsobreel brazo.
2. Suba el perno de ajuste del tope de profundidad hasta que el perno
toque el brazotal como se muestra en la (Fig.4) para prevenircualquier
movimientoo rebotedel brazo.
AsegQrese de que la cadena de sujeci6n est,.
firmemente sujeta a la base y al brazo para el
transporte. Si la m_.quinade ruedaabrasivaseIlevaen laposici6n abierta,
eltope deprofundidadpuededa_arse.
CADENADE
ANCLAJE
Ajustedeltornillodecarpintero
CAMBIO DELANGULO DECORTE
1.Afloje los pernos deajustedeltope del tornillo de carpinterocon la Ilave
detuercasuministrada(Fig.5). NOLOSQUITE.
2. Alineeel _.ngulodeseadoen la escaladel tope del tornillo de carpintero
con la lineaindicede la basey apriete los pernosfirmemente con la Ilave
detuercasuministrada.
AJUSTE DE LA ABERTURA
1.Afloje los pernos deajustedeltope del tornillo de carpinterocon la Ilave
detuercasuministrada(Fig.5). NOLOSQUITE.
2. Desliceel tope del tornillo de carpintero hacia adelanteo hacia atr_.s
hasta la posici6n deseaday apriete los pernos firmementecon la Ilavede
tuercasuministrada.
PALANCA DE LIBERACIONRAPIDA
Parasoltar lapiezadetrabajo,gire la manivelaparaaflojar,suba lapalanca
de liberaci6nr_.pida(Fig.5) y tire del eje tornillo en sentidoopuesto a la
piezadetrabajo.
Parafijar lapiezadetrabajo,empujeel ejetornillo hacialapiezadetrabajo,
baje la palancade liberaci6nr_.piday gire lamanivelaen el sentido de las
agujasdelreloj paraapretar.
PROFUNDIDAD DE CORTEMAXIMA
Paraobteneruna profundidad decorte mb(ima, posicioneel tope deltor-
nillo de carpinterode maneraque el material que se est,. cortandoquede
aproximadamentecentradobajolaruedacuando6stasebajedeltodo.
I1=1[_kl
DE
LIBERACION
TOPEDELTORNILLODE
CARPINTERO
LLAVE
_DETUERCA
EJE
BASE
PERNOSDEAJUSTEDEL
TOPEDELTORNILLODE
CARPINTERO
-21 -
