5. Faites tourner l’accessoire jusqu’à ce que le support
de stabilisation et le trou pour la poignée latérale
soient alignés.
6. Vissez la poignée latérale de façon à assujettir le
support de stabilisation entre le logement de l’outil
et la poignée.
7. Ajustez le dispositif de protection en fonction de la
profondeur de coupe désirée.
RETRAIT : inversez la procédure.

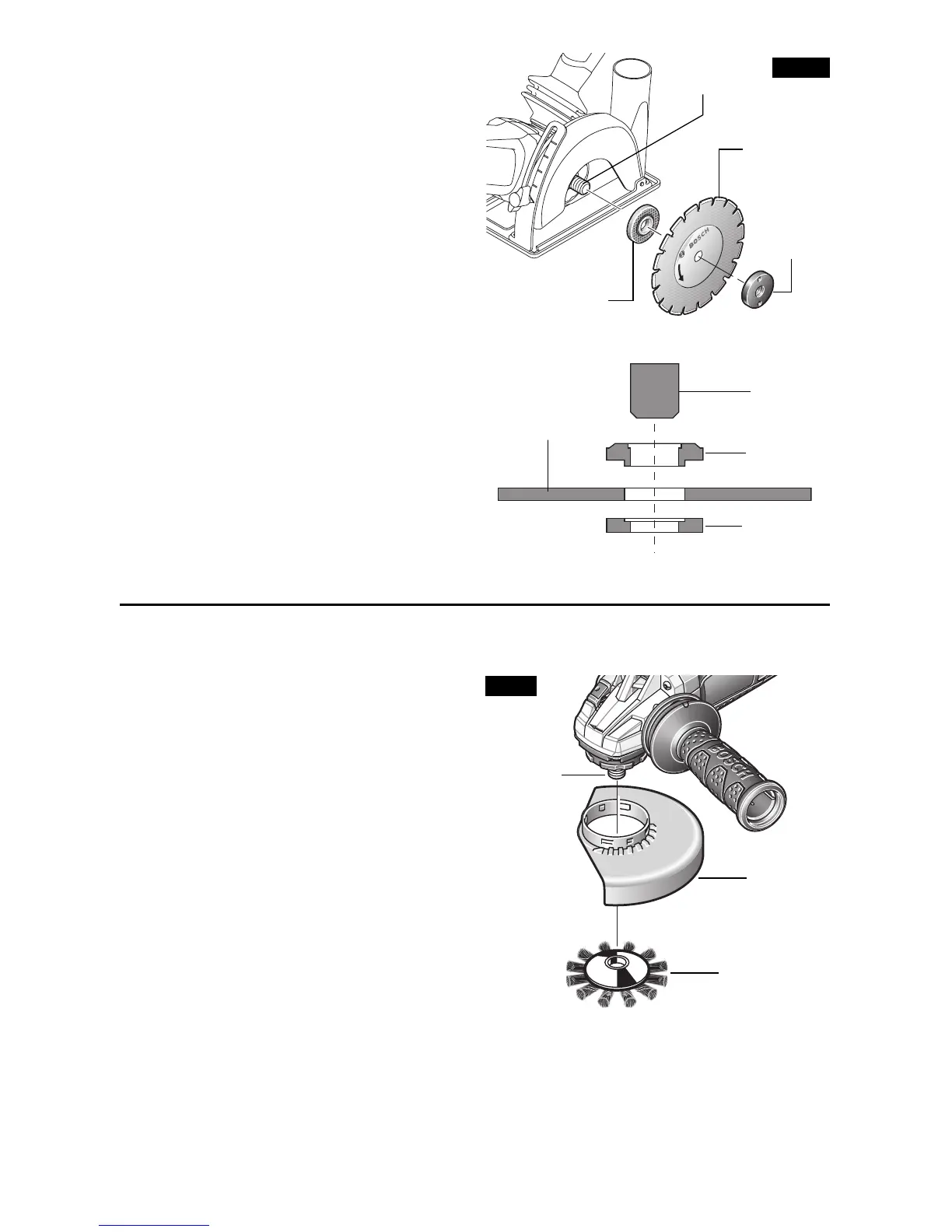

Installation de la meule diamantée sèche (Fig. 15) :
1. Placez la contre-bride sur l’arbre. Faites tourner la
bride jusqu’à ce qu’elle soit verrouillée avec la base
de l’arbre.
2. Placez la meule diamantée sèche sur l’arbre et
alignez le trou prévu pour l’arbre dans la meule
abrasive sur l’épaulement de la contre-bride.
3. Serrez l’écrou de blocage avec la clé de serrage
d’écrous de blocage fournie tout en tenant
fermement le dispositif de verrouillage de l’arbre.
RETRAIT : inversez la procédure.
FIG. 15
ARBRE
ÉCROU DE
BLOCAGE
CONTRE-
BRIDE
MEULE
DIAMANTÉE
SÈCHE
ÉCROU DE
BLOCAGE
CONTRE-
BRIDE
ARBRE
MEULE
DIAMANTÉE
SÈCHE
Montage d’une brosse métallique
Installation de la brosse métallique (Fig. 16) :
1. Débranchez l’outil de sa source d’alimentation
électrique.
2. Installez et ajustez un protège-meule de type 27
pour le mettre dans la position appropriée comme
illustré à la Figure 5.
3. Enfilez la brosse métallique sur l’arbre jusqu’à ce
qu’elle soit bien assujettie.
REMARQUE : veillez à bien faire reposer la brosse
métallique contre l’épaulement avant de mettre l’outil
en marche (« ON »).
RETRAIT : inversez la procédure.
ARBRE
PROTÈGE-
MEULE DE
TYPE 27
BROSSE
MÉTALLIQUE
FIG. 16
