Produktbeskrivning | 0 986 614 360 | 107 | sv
1 689 989 471 2021-07-01| Robert Bosch GmbH
4. Kompletteringssats
0986613750
i Kompletteringssatsen krävs för verktygssatser
0986614360 som har köpts före 2022.
i Kompletteringssatsen 0986613750 innehåller
8verktyg, en distanshylsa och ett verktygsfäste.
5verktyg ersätter befintliga, 3verktyg har tillkommit.

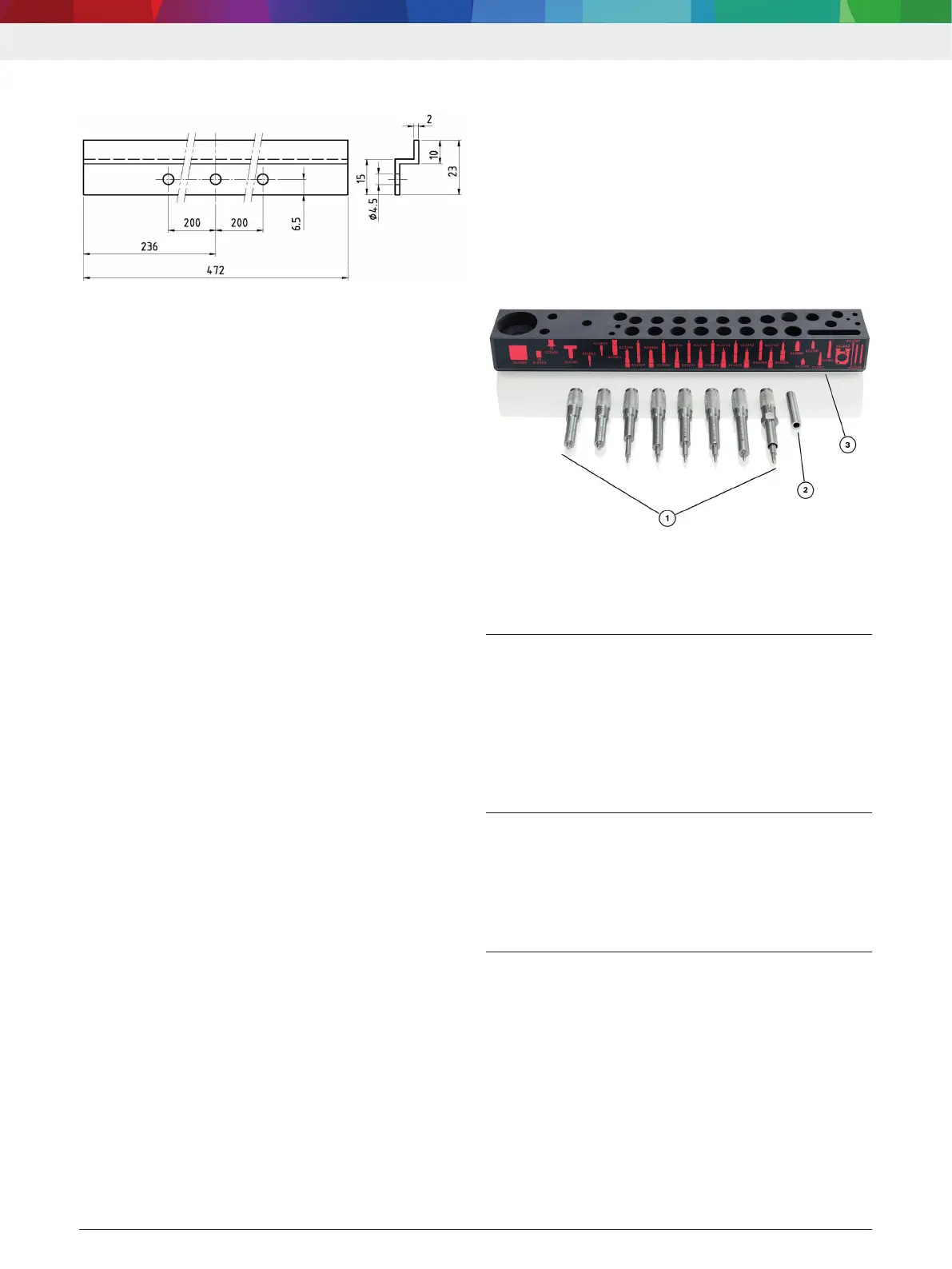

Fig. 5: Kompletteringssats 0986613750
1 Verktyg
2 Distanshylsa
3 Verktygsfäste
4.1 Byt verktygsfäste
1. Ta av alla verktyg från verktygstavlan. Förvara verk-
tygen i en lämplig behållare.
2. Avlägsna fästskruvarna på det nedre verktygsfästet
på verktygstavlans baksida.
3. Fäst ett nytt verktygsfäste på verktygstavlan med
fästskruvarna.
" Verktygstavlan har byggts om.
4.2 Bygg om utdragare 0986613165
1. Skruva ner distanshylsan med sexkantsform från
gängborren.
2. Skjut distanshylsan med rund form (fig.5, pos.2)
över gängborren och dra åt den.
" Utdragaren är ombyggd.
4.3 Sortera in verktyg
¶ Sortera in verktygen. Ta på verktygsfästena (fig.1,
pos.3) hänsyn till artikelnumren och symbolerna
för detta.
i Fem verktyg blir kvar. Dessa verktyg behövs inte
längre.
3.4.1 Anvisningar för montering av listen
Fig. 4: Listens mått
i Typen av infästning är beroende av materialet (t.ex.
betong, betongblock, perforerad plåt, träpanel). Välj
lämpliga skruvar, muttrar och plugg. Skaffa infor-
mation om detta i fackhandeln eller hos respektive
tillverkare.
! En komplett utrustad verktygstavla har en totalvikt
på ca 12kg. Använd därför enbart skruvar, muttrar
och plugg som tål den belastningen.
3.4.2 Sortera in verktyg
¶ Sortera in verktygen. Ta på verktygsfästena (fig.1,
pos.3) hänsyn till artikelnumren och symbolerna
för detta.
i På det övre verktygsfästet finns det hål för att fästa
tre cylinderskruvar M7x30 och M8x30 vardera.
Skruvarna ingår inte i verktygssatsens leveransom-
fång och måste införskaffas separat.
i De tre reducerhylsorna 0986612801 förvaras
tillsammans med cylinderskruvarna M8x30.
