4. Zestaw doposażeniowy
0986613750
i Zestaw doposażeniowy będzie konieczny w przy-
padku zestawów narzędzi 0986614360, które
zostały zakupione przed 2022 r.
i Zestaw doposażeniowy 0986613750 zawiera
8narzędzi, jedną tuleję dystansową i jeden uchwyt
narzędzi. 5narzędzi zastępuje dostępne, 3narzędzia
są nowe.

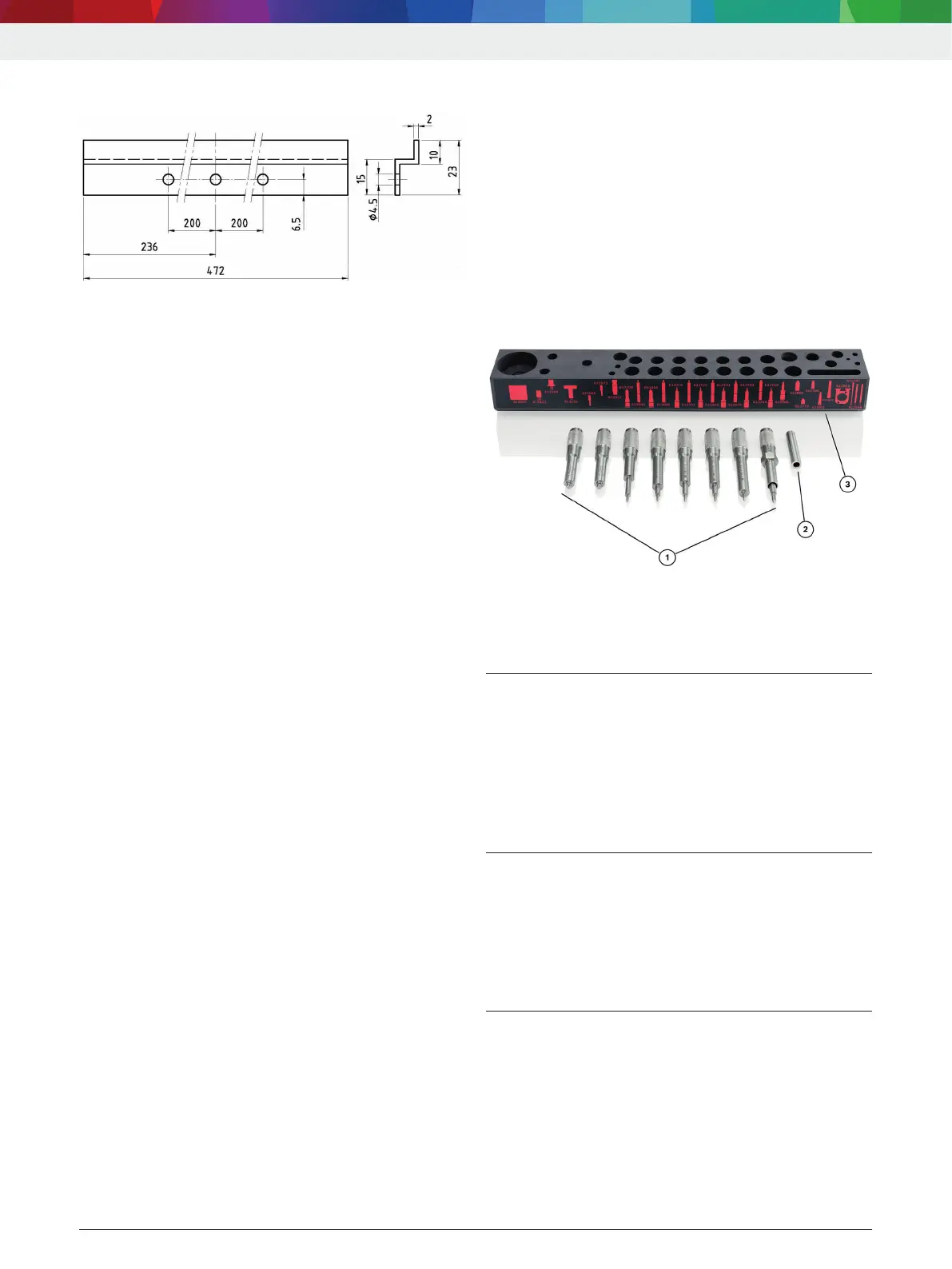

Rys. 5: Zestaw doposażeniowy 0986613750
1 Narzędzia
2 Tuleja dystansowa
3 Uchwyt narzędzi
4.1 Wymiana uchwytu narzędzi
1. Wyjąć wszystkie narzędzia z tablicy narzędziowej.
Przechowywać narzędzia w odpowiednim pojemniku.
2. Z tyłu tablicy narzędziowej wyjąć śruby mocujące
dolnego uchwytu narzędzi.
3. Zamocować nowy uchwyt narzędzi za pomocą śrub
mocujących.
" Tablica narzędziowa jest przebudowana.
4.2 Przebudowa wyciągacza
0986613165
1. Wykręcić tuleję dystansową o kształcie
sześciokątnym z wiertła gwintowanego.
2. Nasunąć na wiertło gwintowane tuleję dystansową
o kształcie okrągłym (rys.5 poz.2) i dociągnąć.
" Wyciągacz jest przebudowany.
4.3 Sortowanie narzędzi
¶ Posortować narzędzia. Na uchwytach narzędzi
(rys.1, poz.3) uwzględnić numery rzeczowe i
symbole.
i Pozostaje 5narzędzi. Te narzędzia nie są już
potrzebne.
3.4.1 Wskazówki dotyczące mocowania listwy
Rys. 4: Wymiary listwy
i Sposób mocowania jest zależny od podłoża (np.
beton, pustaki, ściana zblachy perforowanej, ściana
zpaneli drewnianych). Wybrać odpowiednie śruby,
nakrętki ikołki. Informacje na ten temat można
uzyskać wspecjalistycznym sklepie lub uodpowied-
niego producenta.
! Całkowicie wyposażona tablica narzędziowa ma
ciężar ok. 12kg. Dlatego stosować tylko śruby,
nakrętki i kołki, które wytrzymują takie obciążenie
ciągłe.
3.4.2 Sortowanie narzędzi
¶ Posortować narzędzia. Na uchwytach narzędzi
(rys.1, poz.3) uwzględnić numery rzeczowe i
symbole.
i Na górnym uchwycie narzędzi znajdują się otwory
do mocowania po 3śrub złbem walcowym M7 x 30
iM8 x 30. Śruby nie znajdują się w zakresie dos-
tawy zestawu narzędzi i muszą być dostarczone
samodzielnie.
i 3tuleje redukcyjne 0986612801 są przechowywane
razem ze śrubami z łbem walcowym M8x30.
