Description du produit | 0 986 614 360 | 47 | fr
1 689 989 471 2021-07-01| Robert Bosch GmbH
4. Kit d'extension
0986613750
i Le kit d'extension est nécessaire pour les kits
d'outillage 0986614360 achetés avant 2022.
i Le kit d'extension 0986613750 contient 8outils,
une douille d'espacement et un support d'outil.
5outils remplacent les outils existants, 3outils
sont venus s'y ajouter.

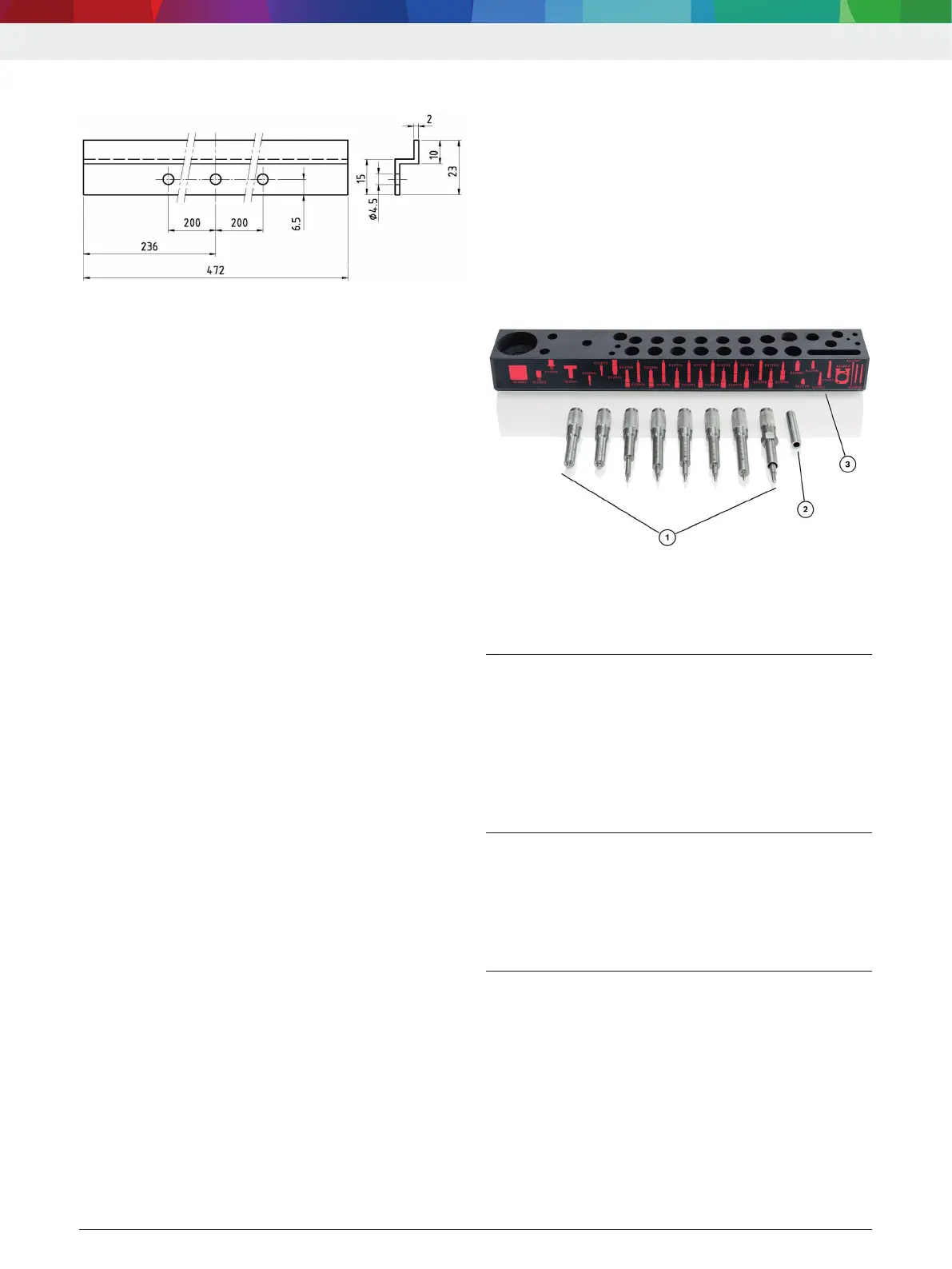

Fig. 5: Kit d'extension 0986613750
1 Outils
2 Douille d'espacement
3 Support d'outil
4.1 Remplacer le logement d'outils
1. Retirer tous les outils du tableau d'outils. Ranger
les outils dans une caisse appropriée.
2. Au dos du tableau d'outils, retirer les vis du loge-
ment d'outils inférieur.
3. Fixer le nouveau logement d'outils avec les vis de
fixation au tableau d'outils.
" Le tableau d'outils est transformé.
4.2 Modifier l'extracteur 0986613165
1. Tourner vers le bas la douille d'espacement de
forme hexagonale sur le foret à filetage.
2. Glisser la douille d'espacement de forme ronde
(Fig.5, Pos.2) sur le foret à filetage et serrer.
" L'extracteur est modifié.
4.3 Tri des outils
¶ Trier les outils. Pour ce faire, respecter les divers
logements d'outils (Fig1, Pos.3) avec symboles et
références d'articles.
i 5outils restent. Ces outils ne sont plus utilisés.
3.4.1 Informations sur la fixation de la barre
Fig. 4: Dimensions de la barre
i Le mode de fixation dépend du support (par
exemple béton, parpaing, paroi en tôle perforée,
panneau en bois). Choisir les vis, les écrous et les
chevilles adaptés. Se renseigner dans les magasins
spécialisés ou auprès du fabricant correspondant
pour obtenir les informations correspondantes.
! Un support d'outils totalement équipé atteint un
poids total d'environ 12kg. Utiliser par conséquent
des vis, des écrous et des chevilles qui supporte-
ront cette charge continue.
3.4.2 Tri des outils
¶ Trier les outils. Pour ce faire, respecter les divers
logements d'outils (Fig1, Pos.3) avec symboles et
références d'articles.
i Sur le haut des logements d'outils se trouvent trois
orifices destinées aux 3 vis cylindriques M7x35
et M8x30. Les vis ne sont pas comprises dans le
contenu de la livraison du kit d'outillage et doivent
être commandées séparément.
i Les 3 douilles réductrices 0986612801 sont
conservées avec les vis cylindriques M8x30.
