| 112 | 0 986 614 360 | Ürün tanıtımıtr
1 689 989 471 2021-07-01| Robert Bosch GmbH
4. Ek donanım seti
0986613750
i Ek donanım seti, 2022 tyılından önce satın alınmış
takım setleri 098661436 için gereklidir.
i Ek donanım seti 0986613750, 8adet takım, bir
mesafe kovanı ve bir takım yuvası içermektedir.
5adet takım, mevcut olanların yerine geçer, 3adet
takım yeni eklendi.

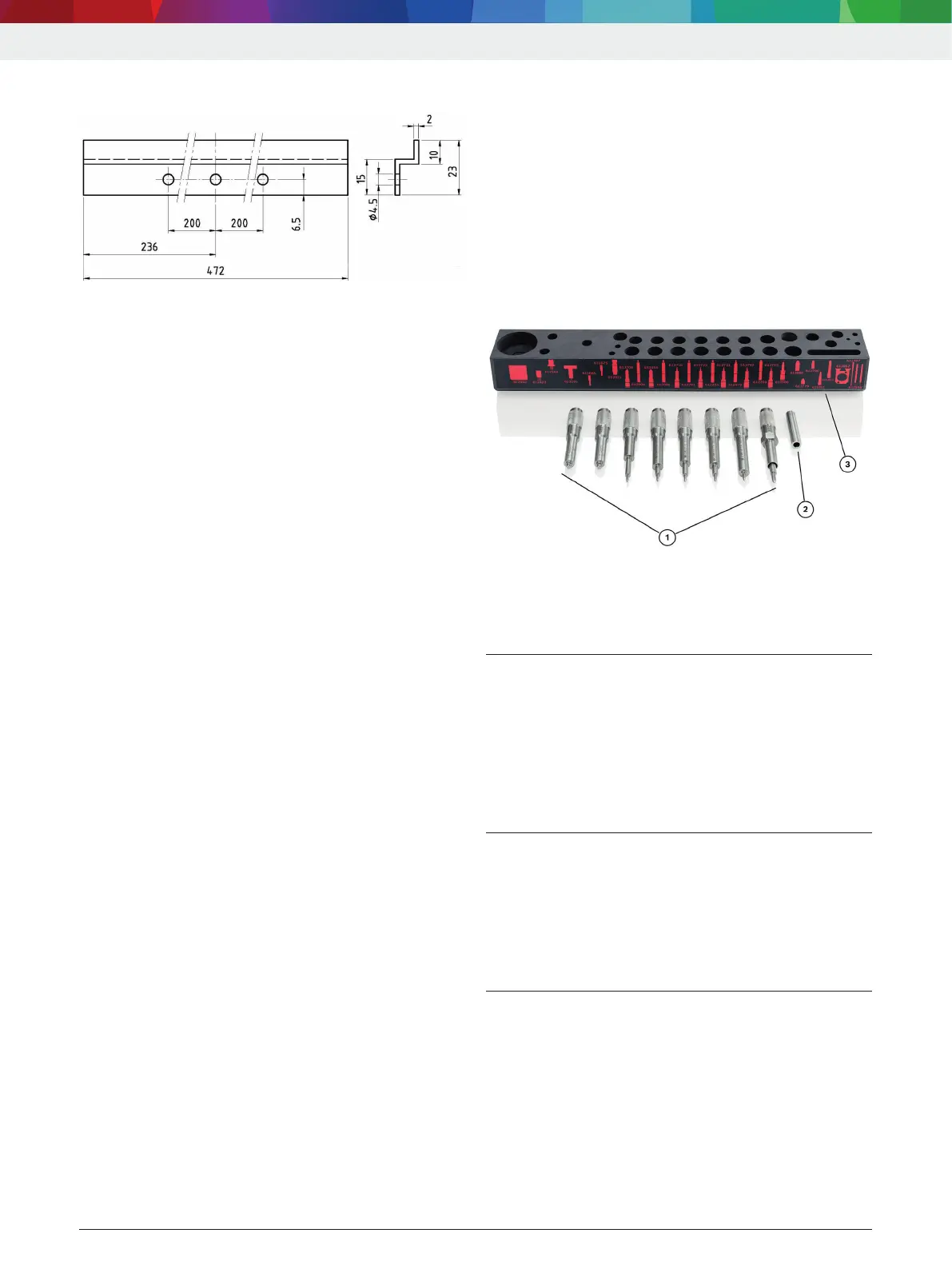

Şek. 5: Ek donanım seti 0986613750
1 Takımlar
2 Mesafe kovanı
3 Takım yuvası
4.1 Alet yuvasının değiştirilmesi
1. Tüm aletleri alet panosundan çıkarın. Aletleri uygun
bir kaba koyun.
2. Alet panosunun arka tarafında yer alan alt alet
yuvasının tespit cıvatalarını çıkarın.
3. Yeni alet yuvasını tespit cıvataları ile alet panosuna
sabitleyin.
" Alet panosunda değişiklik yapılmıştır.
4.2 Çektirme aleti 0986613165
değişikliği
1. Mesafe kovanını, delme matkabının altıgen ucu ile
çevirerek çıkarın.
2. Yuvarlak biçimli mesafe kovanını (şek.5, poz.2)
delme matkabı üzerine geçirin ve sıkıştırın.
" Çektirme aletinde değişiklik yapılmıştır.
4.3 Aletlerin yerleştirilmesi
¶ Aletleri yerleştirin. Alet yuvalarındaki (şek.1, poz.3)
ürün numaralarını ve sembolleri dikkate alın.
i Geriye 5adet alet kalır. Bu aletler artık gerekli
değildir.
3.4.1 Çıtanın tespitlenmesine yönelik bilgiler
Şek. 4: Çıtanın ölçüleri
i Tespitleme şekli, tamamen alt yüzeyin türüne
(örneğin beton, delikli tuğla, delikli sac panel, ahşap
panel) bağlıdır. Uygun cıvataları, somunları ve dübel-
leri seçin. Bu konuya ilişkin yetkili satıcılardan veya
ilgili üreticiden bilgi edinin.
! Tamamen dolu alet panosu yaklaşık 12kg
ağırlığındadır. Bundan dolayı, sadece bu sürekli
yüklenmeye dayanıklı olabilecek cıvatalar, somunlar
ve dübeller kullanın.
3.4.2 Aletlerin yerleştirilmesi
¶ Aletleri yerleştirin. Alet yuvalarındaki (şek.1, poz.3)
ürün numaralarını ve sembolleri dikkate alın.
i Üst alet yuvasında, 3'eradet M7x35 ve M8x30
silindir başlı cıvataların takılması için delikler mev-
cuttur. Cıvatalar, takım setinin teslimat kapsamına
dahil değildir ve bu nedenle müşteri tarafından
hazır bulundurulmalıdır.
i 3adet daraltma kovanı 0986612801, M8x30
silindir başlı cıvatalar ile birlikte saklanır.
