Bosch CP1 - Page 117

产品说明 | 0 986 614 360 | 117 | zh
1 689 989 471 2021-07-01| Robert Bosch GmbH
4. 加装套件 0 986 613 750
i 2022年之前购买的工具套件0986614360需要改装套
件。
i 改装套件0986613750包含8个工具、一个间隔
套筒和一个工具架。5个工具替换了现有工具，添加了
3个工具。

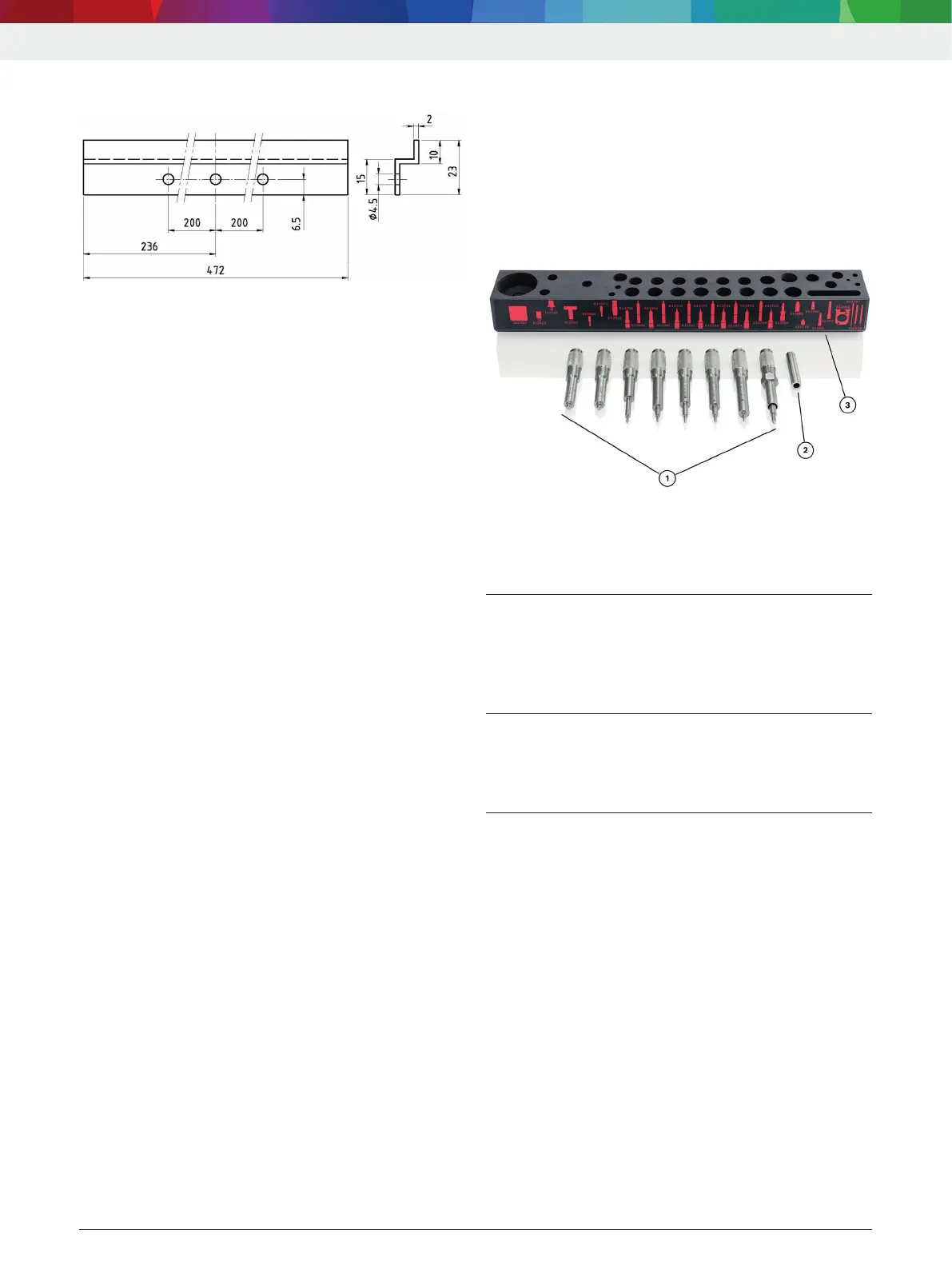

插图5: 加装套件0986613750
1 工具
2 定距套
3 刀套
4.1 更换刀套
1. 从工具板上取下所有工具。将工具存放在合适的容器中。
2. 在工具面板的背面，卸下下工具架的紧固螺钉。
3. 用紧固螺钉将新工具架固定到工具面板上。
" 工具板已经重建。
4.2 转换抽出器 0 986 613 165
1. 从水龙头上拧下六角隔套。
2. 将圆形间隔套筒（图5，第2项）滑过水龙头并拧紧。
" 提取器已重建。
4.3 工具分类
¶ 工具分类。注意刀架上的零件号和符号（插图1，
编号3）。
i 还剩下5个工具。为此需要以下工具。
3.4.1 板固定说明
插图4: 板的尺寸
i 固定方式取决于底座（如混凝土、空心砖、带孔金属板、
木壁板等）。选择合适的螺钉、螺母和销钉。相关信息请
咨询专业经销商或相关制造商。
! 配备齐全的工具板重约12kg。因此，只能使用能够承
受这种恒定负载的螺钉、螺母和销钉。
3.4.2 工具分类
¶ 工具分类。注意刀架上的零件号和符号（插图1，
编号3）。
i 上部工具架上有孔，可分别固定3个M7x30和
M8x30圆头螺钉。螺丝不包含在工具包的交付范围内，
必须由您自己提供。
i 3个变径套0986612801与圆柱螺钉M8x30一起存
放。
