Описание на продукта | 0 986 614 360 | 17 | bg
1 689 989 471 2021-07-01| Robert Bosch GmbH
3.4.1 Указания за закрепване на лайстната

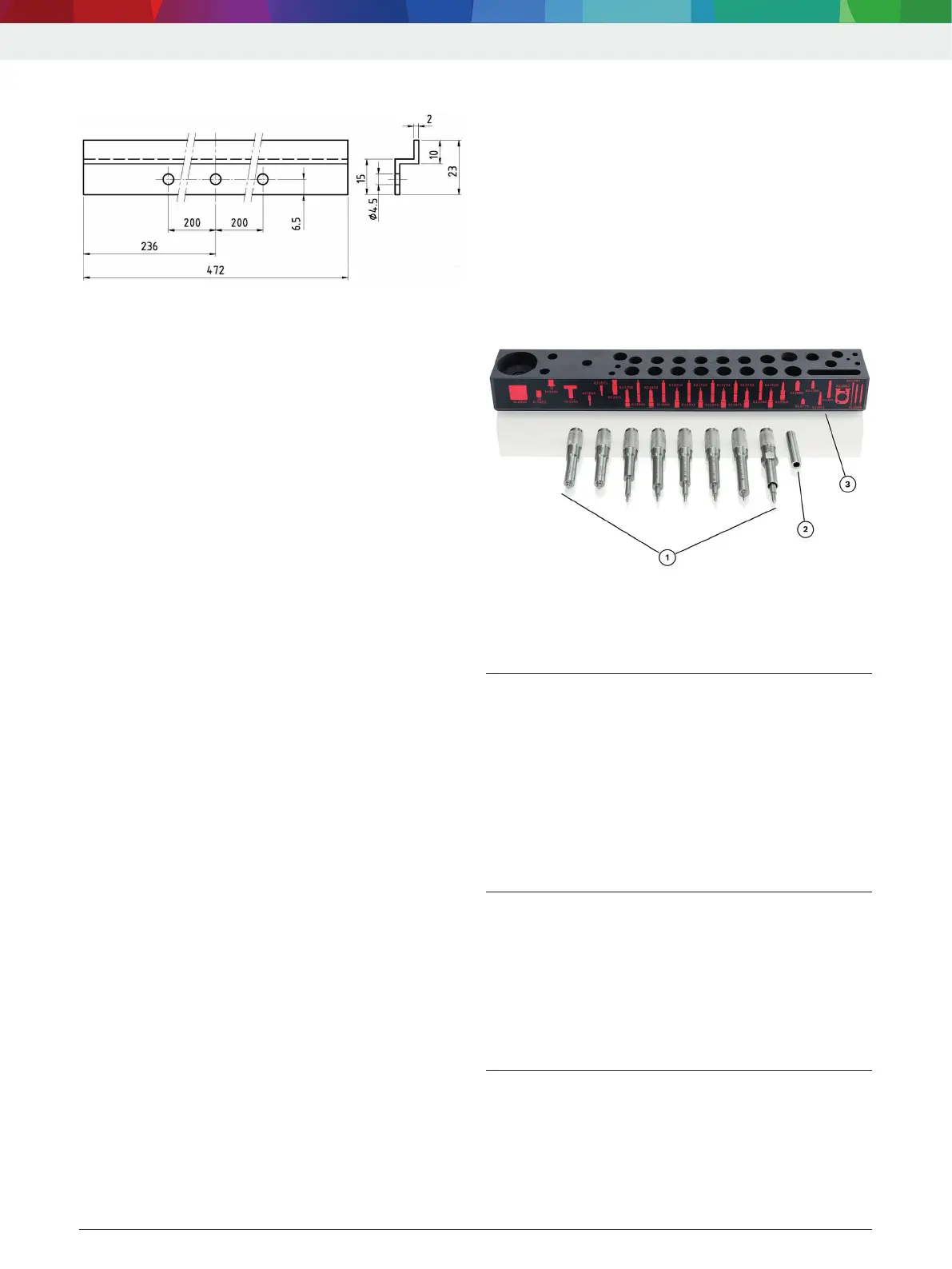

Фиг.4: Размери на лайстната
i Видът на закрепването зависи от основата
(например бетон, кухи тухли, перфорирана
ламаринена стена, стена от дървени плоскости).
Изберете подходящите винтове, гайки и дюбе-
ли. Информация за това можете да поискате в
специализираните магазини или от съответния
производител.
! Напълно оборудваното табло за инструменти
тежи прибл. 12kg. Затова използвайте само вин-
тове, гайки и дюбели, които ще издържат на това
постоянно натоварване.
3.4.2 Подреждане на инструментите
¶ Подредете инструментите. На поставките за ин-
струменти (фиг.1, поз.3) съблюдавайте номера-
та на изделията и символите към тях.
i На горната поставка за инструменти има отвори
за поставянето на 3винта с цилиндрична глава
M7x35 и M8x30. Винтовете не са включени в
съдържанието на доставката и трябва да ги наба-
вите сами.
i 3-тередуциращи втулки 0986612801 се съхра-
няват заедно с винтовете с цилиндрична глава
M8x30 .
4. Комплект за дооборудване
0986613750
i Комплектът за дооборудване е необходим за
комплекти инструменти 0986614360, които са
закупени преди 2022г.
i Комплектът за дооборудване 0986613750 съ-
държа 8Инструмента, една дистанционна втулка
и една поставка за инструменти. 5инструмента
заменят наличните, 3инструмента са нови.
Фиг.5: Комплект за дооборудване 0986613750
1 Инструменти
2 Дистанционна втулка
3 Поставка за инструменти
4.1 Смяна на поставката за
инструменти
1. Свалете всички инструменти от таблото за инстру-
менти. Приберете инструментите в подходящ съд.
2. На гърба на таблото за инструменти свалете
закрепващите винтове на долната поставка за
инструменти.
3. Закрепете новата поставка за инструменти със
закрепващите винтове на таблото за инструменти.
" Таблото за инструменти е преоборудвано.
4.2 Преоборудване на
приспособлението за демонтаж
0986613165
1. Развийте шестостенната дистанционна втулка в
посока надолу от отвора с резба.
2. Поставете кръглата дистанционна втулка (Фиг.5,
поз.2) върху отвора с резба и я затегнете.
" Приспособлението за демонтаж е преоборудвано.
4.3 Подреждане на инструментите
¶ Подредете инструментите. На поставките за ин-
струменти (фиг.1, поз.3) съблюдавайте номера-
та на изделията и символите към тях.
i 5инструмента остават. Тези инструменти не са
необходими повече.
