4. Sada dovybavení
0986613750
i Sada dovybavení je potřebná pro sady nářadí
0986614360 zakoupené před rokem 2022.
i Sada dovybavení 0986613750 obsahuje 8ks
nářadí, distanční pouzdro a odkládací plochu na
nářadí. 5ks nářadí nahrazuje dosavadní, 3ks nářadí
jsou nové.

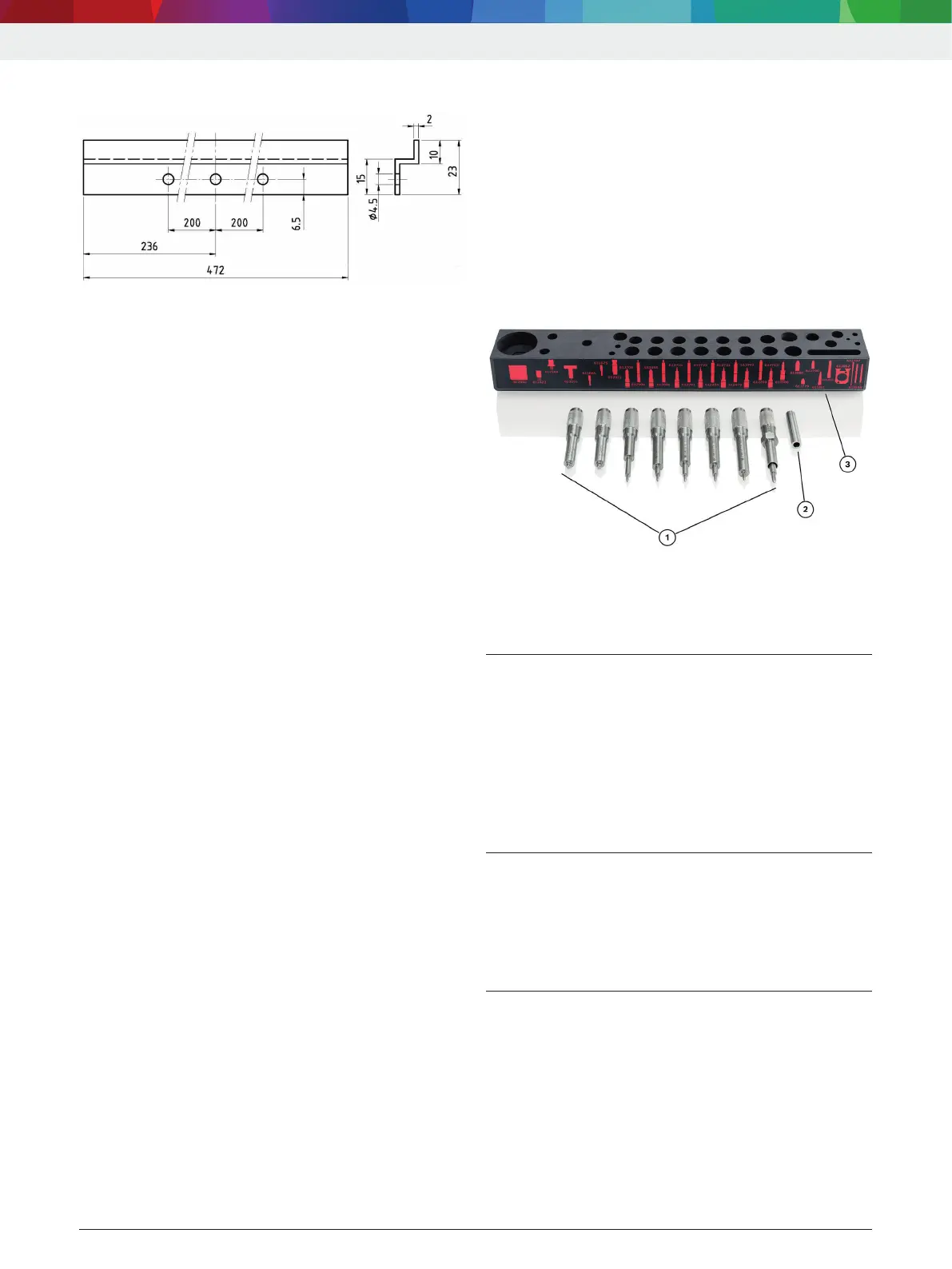

Obr. 5: Sada dovybavení 0986613750
1 Nástroje
2 Distanční pouzdro
3 Odkládací plocha na nářadí
4.1 Výměna odkládací plochy na nářadí
1. Z tabulky nářadí sejměte všechno nářadí. Nářadí
umístěte do vhodné nádoby.
2. Na zadní straně tabulky nářadí odstraňte
upevňovací šrouby spodní odkládací plochy na
nářadí.
3. Novou odkládací plochu na nářadí upevněte pomocí
upevňovacích šroubů na tabulce nářadí.
" Tabulka nářadí je přestavena.
4.2 Přestavba vytahovače 0986613165
1. Distanční pouzdro stočte dolů pomocí šestihranu
závitníku.
2. Distanční pouzdro s kulatým tvarem (obr.5, pol.2)
nasuňte přes závitník a utáhněte.
" Vytahovač je přestaven.
4.3 Roztřídění nástrojů
¶ Roztřiďte nástroje. Na odkládacích plochách na
nářadí (obr.1, pol.3) dbejte na čísla předmětu a
symboly.
i 5ks nářadí zbyde. Nářadí již není zapotřebí.
3.4.1 Informace kpřipevnění lišty
Obr. 4: Rozměry lišty
i Způsob upevnění závisí na druhu podkladu (např.
beton, dutá tvárnice, stěna z děrovaného plechu,
stěna z dřevěných panelů). Zvolte vhodné šrouby,
matky a hmoždinky. Informace získáte v odborných
prodejnách nebo u příslušného výrobce.
! Zcela obsazená tabulka nářadí má hmotnost
cca 12kg. Ptoro používejte jen šrouby, matky a
hmoždinky, které vydrží toto trvalé zatížení.
3.4.2 Roztřídění nástrojů
¶ Roztřiďte nástroje. Na odkládacích plochách na
nářadí (obr.1, pol.3) dbejte na čísla předmětu a
symboly.
i Na horní odkládací ploše na nářadí jsou otvory pro
upevnění vždy 3šroubů s válcovou hlavou M7x35
a M8x30. Šrouby nejsou součástí dodávky sady
nářadí a musí být samostatně přiobjednány.
i 3redukční pouzdra 0986612801 se skladují
společně se šrouby s válcovou hlavou M8x30.
