4. Opgraderingssæt
0986613750
i Opgraderingssættet kræves til værktøjssæt
0986614360, der er købt før 2022.
i Opgraderingssættet 0986613750 indeholder
8værktøjer, en afstandsbøsning og en værktøjshol-
der. 5værktøjer erstatter eksisterende, 3værktøjer
er tilføjet.

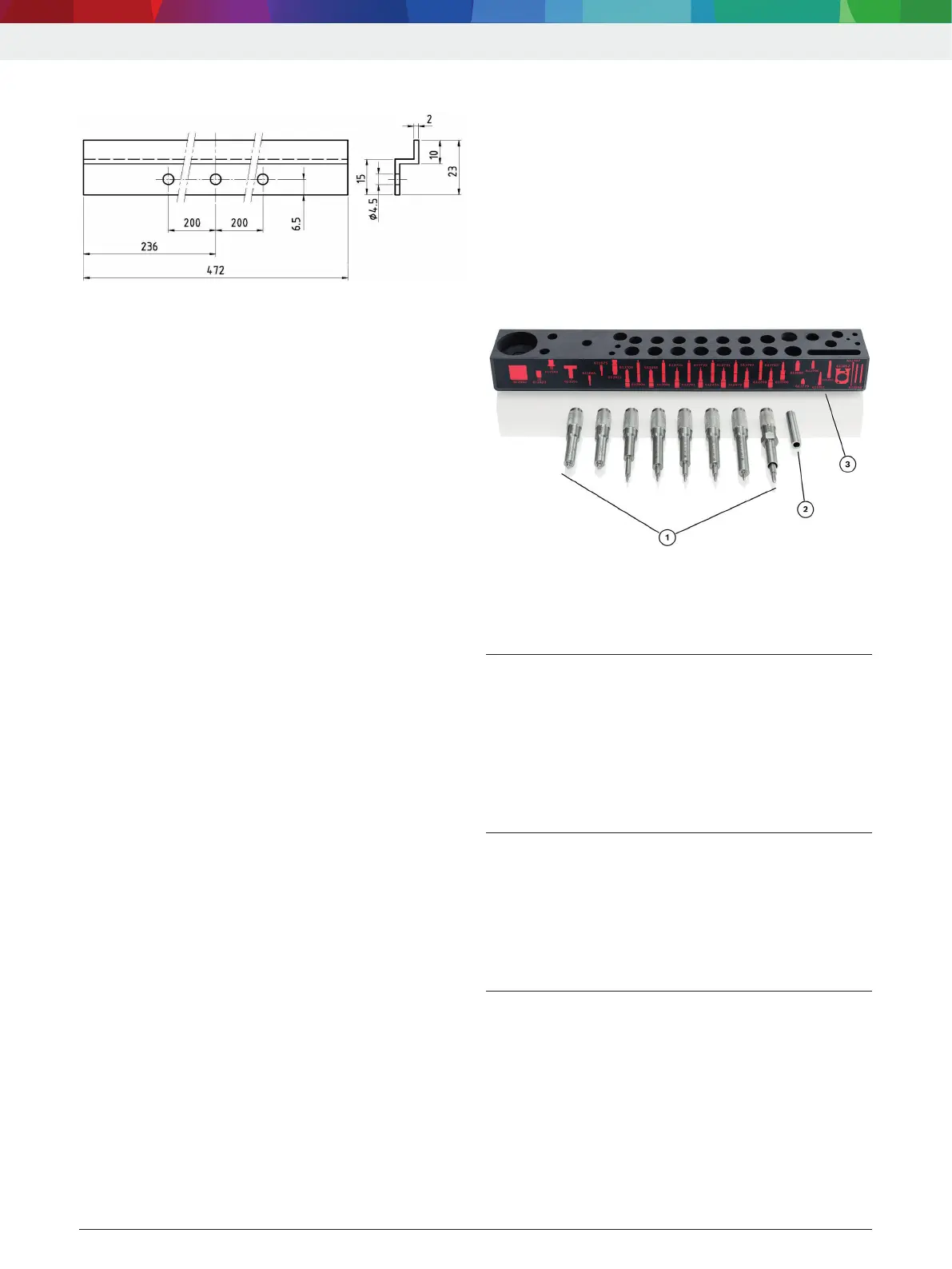

Fig. 5: Opgraderingssæt 0986613750
1 værktøj
2 afstandsbøsning
3 værktøjsholder
4.1 Udskiftning af værktøjsholder
1. Fjern værktøjet fra værktøjstavlen. Værktøjet op-
bevares i en egnet beholder.
2. Fjern fastgørelsesskruerne på bagsiden af værktøjs-
tavlen på den nederste værktøjsholder.
3. Fastgør ny værktøjsholderen på værktøjstavlen med
fastgørelsesskruerne.
" Værktøjstavlen er ombygget.
4.2 Ombygning af udtrækker
0986613165
1. Drej afstandsbøsningen med sekskantformen af
gevindboret.
2. Skru afstandsbøsningen med rund form (fig.5,
pos.2) hen over gevindboret, og spænd den.
" Udtrækkeren er ombygget.
4.3 Indsortering af værktøj
¶ Indsortér værktøjet. På værktøjsholderne (fig.1,
pos.3) skal artikelnumrene og symboler dertil
overholdes.
i 5værktøjer er tilbage. Dette værktøjer er ikke
længere nødvendig.
3.4.1 Anvisninger til fastgørelse af listen
Fig. 4: Listens mål
i Fastgørelsens type afhænger af undergrunden (f.eks.
beton, lecasten, hulpladevæg, træpanelvæg). Vælg de
passende skruer, møtrikker og dyvler for fastgørelse
af listen i undergrunden. Informationer kan indhentes
i handelen eller hos den pågældende producent.
! En helt fyldt værktøjstavle kan have en vægt på ca.
12kg. Derfor må der kun anvendes skruer, møtrik-
ker og dyvler, der kan tåle en sådan belastning.
3.4.2 Indsortering af værktøj
¶ Indsortér værktøjet. På værktøjsholderne (fig.1,
pos.3) skal artikelnumrene og symboler dertil
overholdes.
i På den øverste værktøjsholder sidder boringer for
optagelse af hver 3cylinderskruerne M7x35 og
M8x30. Skruerne er ikke omfattet af leveringsom-
fanget og skal leveres på stedet.
i De 3reduktionsbøsninger 0986612801 opbevares
sammen med cylinderskruerne M8x30.
