4. Juego de reequipamiento
0986613750
i El juego de reequipamiento es necesario para
juegos de herramientas 0986614360 adquiridos
antes de 2022.
i El juego de reequipamiento 0986613750 incluye
8herramientas, un casquillo distanciador y un
alojamiento para herramientas. 5herramientas
sustituyen a las existentes, 3son nuevas.

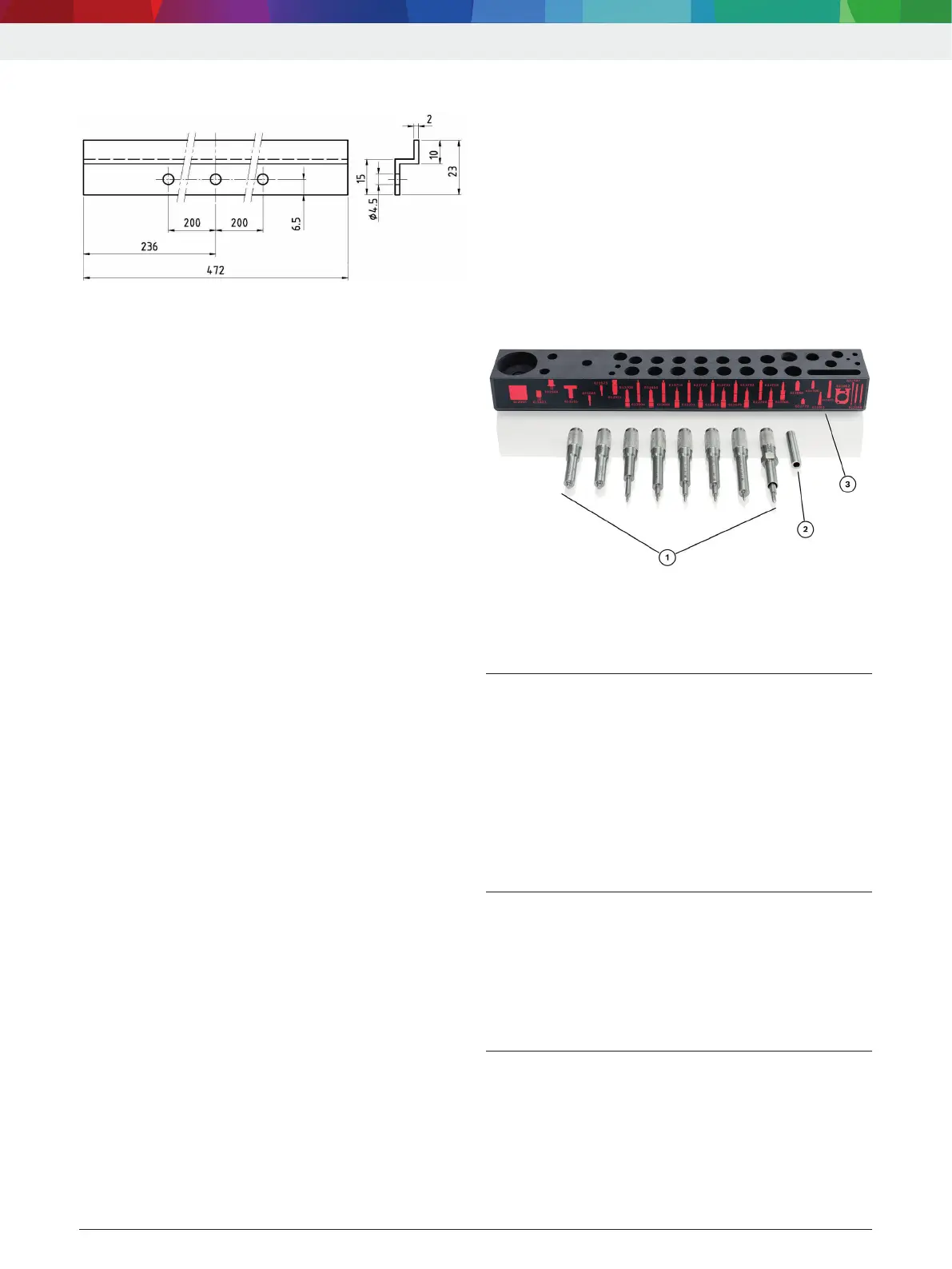

Fig. 5: Juego de reequipamiento 0986613750
1 Herramientas
2 Casquillo distanciador
3 Alojamiento para herramientas
4.1 Cambiar el alojamiento para
herramientas
1. Retirar todas las herramientas del tablero. Colocar
las herramientas en un envase apropiado.
2. Retirar los tornillos de fijación del alojamiento para
herramientas inferior de la parte trasera del panel
de herramientas.
3. Fijar el nuevo alojamiento para herramientas con los
tornillos de fijación en el panel de herramientas.
" El panel de herramientas está desmontado.
4.2 Desmontar el extractor
0986613165
1. Desenroscar el casquillo distanciador con forma
hexagonal del orificio roscado.
2. Introducir y apretar el casquillo distanciador con
forma redonda (fig. 5, pos. 2) en el orificio roscado.
" El extractor está montado.
4.3 Ordenar las herramientas
¶ Ordenar las herramientas. Para ello, tener en
cuenta los números de pedido y símbolos de los
alojamientos de las herramientas (fig.1, pos.3).
i Quedan 5herramientas. Ya no se necesitan las
herramientas.
3.4.1 Indicaciones importantes para fijar el listón
Fig. 4: Dimensiones del listón
i El tipo de sujeción depende de la base (p.ej. hor-
migón, bloques huecos, pared de chapa perforada,
pared de panel de madera). Seleccionar los tornillos,
tuercas y tacos adecuados. Para ello solicitar infor-
mación en el comercio especializado o al fabricante
correspondiente.
! Un tablero para herramientas completamente lleno
puede alcanzar un peso de aprox. 12kg. Por eso
utilizar únicamente tornillos, tuercas y tacos que
soporten este esfuerzo continuo.
3.4.2 Ordenar las herramientas
¶ Ordenar las herramientas. Para ello, tener en cuenta
los números de pedido y símbolos de los alojamien-
tos de las herramientas (fig.1, pos.3).
i En el alojamiento de herramientas superior puede
encontrar unos orificios para el alojamiento de
3tornillos cilíndricos M7x35 y M8x30 respectiva-
mente. Los tornillos no se incluyen en el volumen
de suministro del juego de herramientas y deben
suministrarse por separado.
i Los 3casquillos reductores 0986612801 se guar-
dan junto con los tornillos cilíndricos M8x30.
