| 42 | 0 986 614 360 | Tuotekuvausfi
1 689 989 471 2021-07-01| Robert Bosch GmbH
4. Jälkivarustelusarja
0986613750
i Jälkivarustelusarja vaaditaan työkalusarjoihin
0986614360, jotka on hankittu ennen vuotta 2022.
i Jälkivarustelusarja 0986613750 sisältää 8työkalua,
välikeholkin ja työkalunkannattimen. 5työkalua kor-
vaa vanhat työkalut, sarja sisältää 3uutta työkalua.

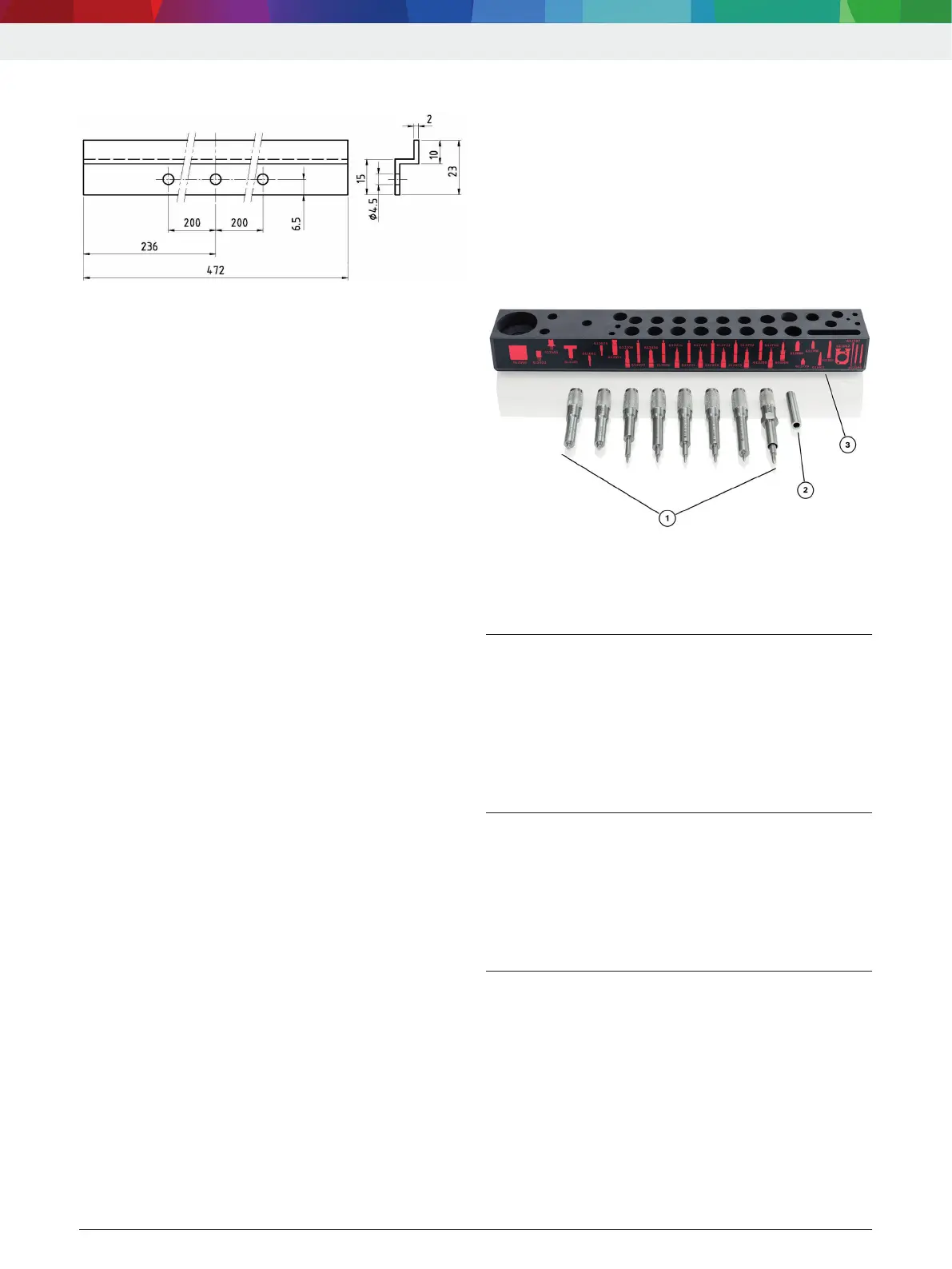

Kuva 5: Jälkivarustelusarja 0986613750
1 Työkalut
2 Välikeholkki
3 Työkalupidike
4.1 Työkalupidikkeen vaihto
1. Poista kaikki työkalut työkalutaulusta. Varastoi työ-
kalut sopivaan säilytyslaatikkoon.
2. Poista työkalutaulun takasivulta alemman työkalupi-
dikkeen kiinnitysruuvit.
3. Kiinnitä uusi työkalupidike kiinnitysruuveilla työka-
lutauluun.
" Työkalupidike on valmis.
4.2 Ulosvetimen 0986613165 asennus
uudelleen
1. Kierrä kuusiokannanmuotoinen etäisyysholkki irti
kierreporasta.
2. Työnnä pyöreä etäisyysholkki (kuva 5, osa 2) kierre-
poran ylitse ja kiristä se.
" Ulosvedin on valmis.
4.3 Työkalujen lajittelu
¶ Lajittele työkalut. Huomioi tätä varten työkalupidik-
keiden (kuva1, osa3) osanumerot ja symbolit.
i 5työkalua jäljellä. Näitä työkaluja ei tarvita enää.
3.4.1 Ohjeet listan kiinnitykseen
Kuva 4: Listan mitat
i Kiinnitystapa riippuu alustasta (esim. betoni, reikätiili,
reikälevyseinä, puupaneeliseinä). Valitse sopivat
ruuvit, mutterit ja tulpat. Lisätietoja aiheesta saat
alan erikoisliikkeestä tai vastaavalta valmistajalta.
! Täysin varusteltu työkalutaulu painaa n. 12kg.
Käytä tästä syystä vain tätä jatkuvaa kuormitusta
kestäviä ruuveja, muttereita ja tulppia.
3.4.2 Työkalujen lajittelu
¶ Lajittele työkalut. Huomioi tätä varten työkalupidik-
keiden (kuva1, osa3) osanumerot ja symbolit.
i Ylemmässä työkalupidikkeessä on poraukset kull-
oinkin 3sylinteriruuvia M7x35 ja M8x30 varten.
Ruuvit eivät kuulu työkalusarjan toimitukseen,
joten ne pitää tilata itse.
i 3supistusholkkia 0986612801 säilytetään yhdessä
sylinteriruuvien M8x30 kanssa.
