Termékleírás | 0 986 614 360 | 57 | hu
1 689 989 471 2021. 07. 01.| Robert Bosch GmbH
4. 0986613750 utólagos
felszerelési készlet
i Az utólagos felszerelési készlet a 2022 előtt vásárolt
0986614360 szerszámkészletekhez szükséges.
i A 0986613750 utólagos felszerelési készlet
8szerszámot, egy távtartó hüvelyt és egy szerszám-
tartót tartalmaz. 5szerszám meglévő eszközöket
helyettesít, 3szerszám új.

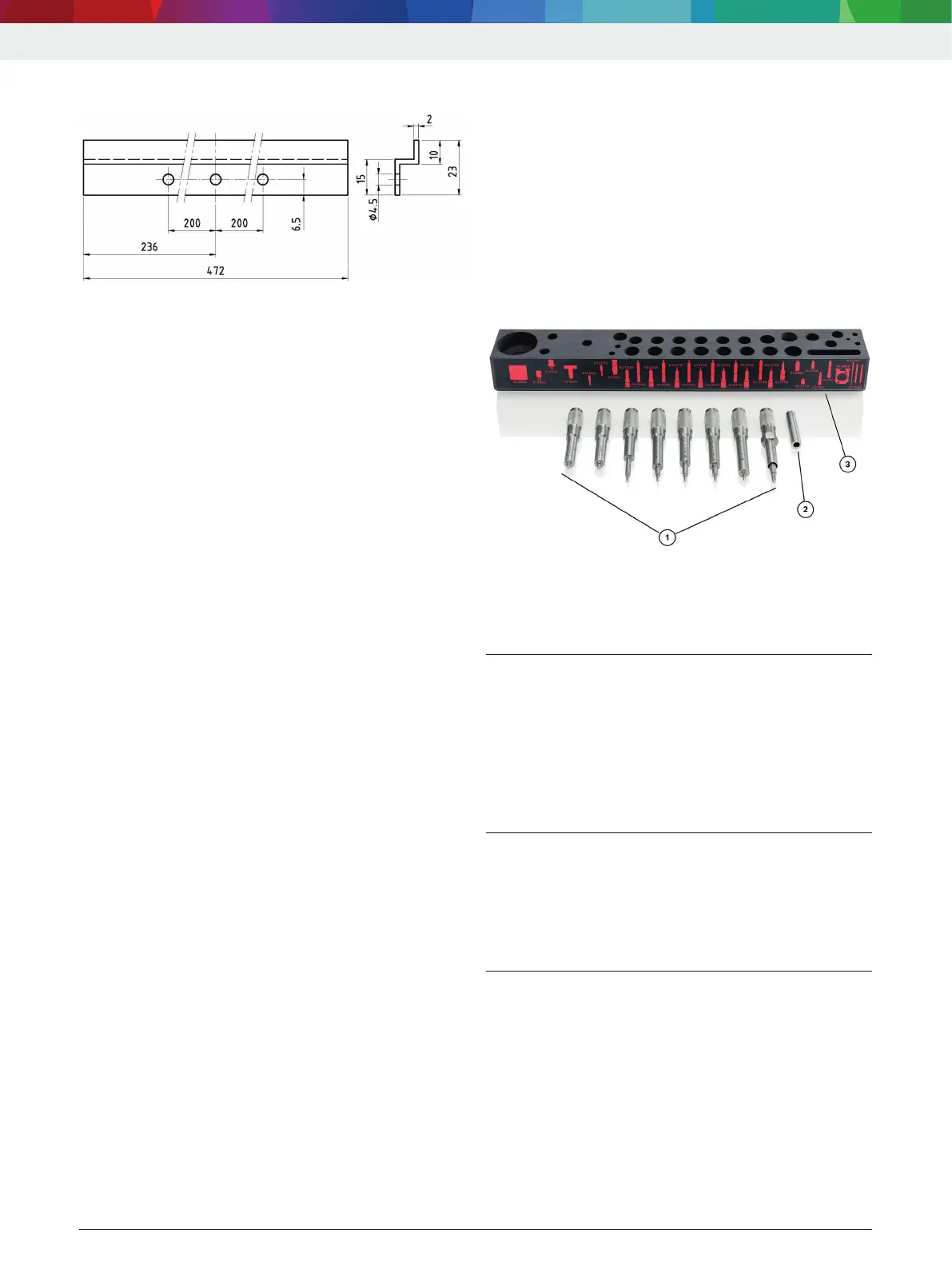

5. Ábr.: 0986613750 utólagos felszerelési készlet
1 Szerszámok
2 Távtartó hüvely
3 Szerszámtartó
4.1 Szerszámtartó cseréje
1. Távolítsa el az összes szerszámot a szerszámtábláról.
Tárolja a szerszámokat megfelelő tárolóedényben.
2. Távolítsa el a szerszámtábla hátulján lévő alsó szer-
számtartó rögzítőcsavarjait.
3. Rögzítse az új szerszámtartót a szerszámtáblához a
rögzítőcsavarokkal.
" Ezzel megtörtént a szerszámtábla átépítése.
4.2 A 0986613165 kihúzó átépítése
1. Csavarja le a hatszög alakú távtartó hüvelyt a me-
netfúróról.
2. Húzza rá a kerek távtartó hüvelyt (5.ábra, 2.poz.) a
menetfúróra, és húzza meg.
" Ezzel megtörtént a kihúzó átépítése.
4.3 A szerszámok szétválogatása
¶ Válogassa szét a szerszámokat. Ennél a műveletnél
vegye figyelembe a szerszámtartókon (1.ábra.,
3.poz.) lévő cikkszámokat és szimbólumokat.
i 5szerszám fölöslegessé válik. Ezekre a szerszámokra
már nem lesz szükség.
3.4.1 A léc rögzítésére vonatkozó megjegyzések
4. Ábr.: A léc méretei
i A rögzítés fajtája függ az aljzat minőségétől (pl.
beton, üreges falazóelem, perforált lemezes fal,
falemezes fal). Válassza ki a megfelelő csavarokat,
anyákat és dübeleket. Ezzel kapcsolatban tájé-
kozódjon a szakkereskedésben vagy a megfelelő
gyártónál.
! A teljesen felszerelt szerszámtábla tömege kb.
12kg. Ezért csak ennek a terhelésnek megfelelő
csavarokat, anyákat és dübeleket használjon.
3.4.2 A szerszámok szétválogatása
¶ Válogassa szét a szerszámokat. Ennél a műveletnél
vegye figyelembe a szerszámtartókon (1.ábra.,
3.poz.) lévő cikkszámokat és szimbólumokat.
i A felső szerszámtartón 3db M7x35 és M8x30
méretű csavar számára találhatók furatok. A csava-
rokat nem tartalmazza a szerszámkészlet, azokat a
felhasználónak kell biztosítania.
i A 3db 0986612801 jelölésű szűkítőhüvelyt az
M8x30-as csavarokkal együtt tároljuk.
