4. Set Accessori
0986613750
i Il set accessori è necessario per kit di attrezzi
0986614360 che sono stati acquistati prima
dell'anno 2022.
i Nel set accessori 0986613750 sono contenuti 8
utensili, un manicotto distanziale e un attacco at-
trezzi. 5 utensili sostituiscono gli attuali, 3 utensili
nuovi sono stati aggiunti.

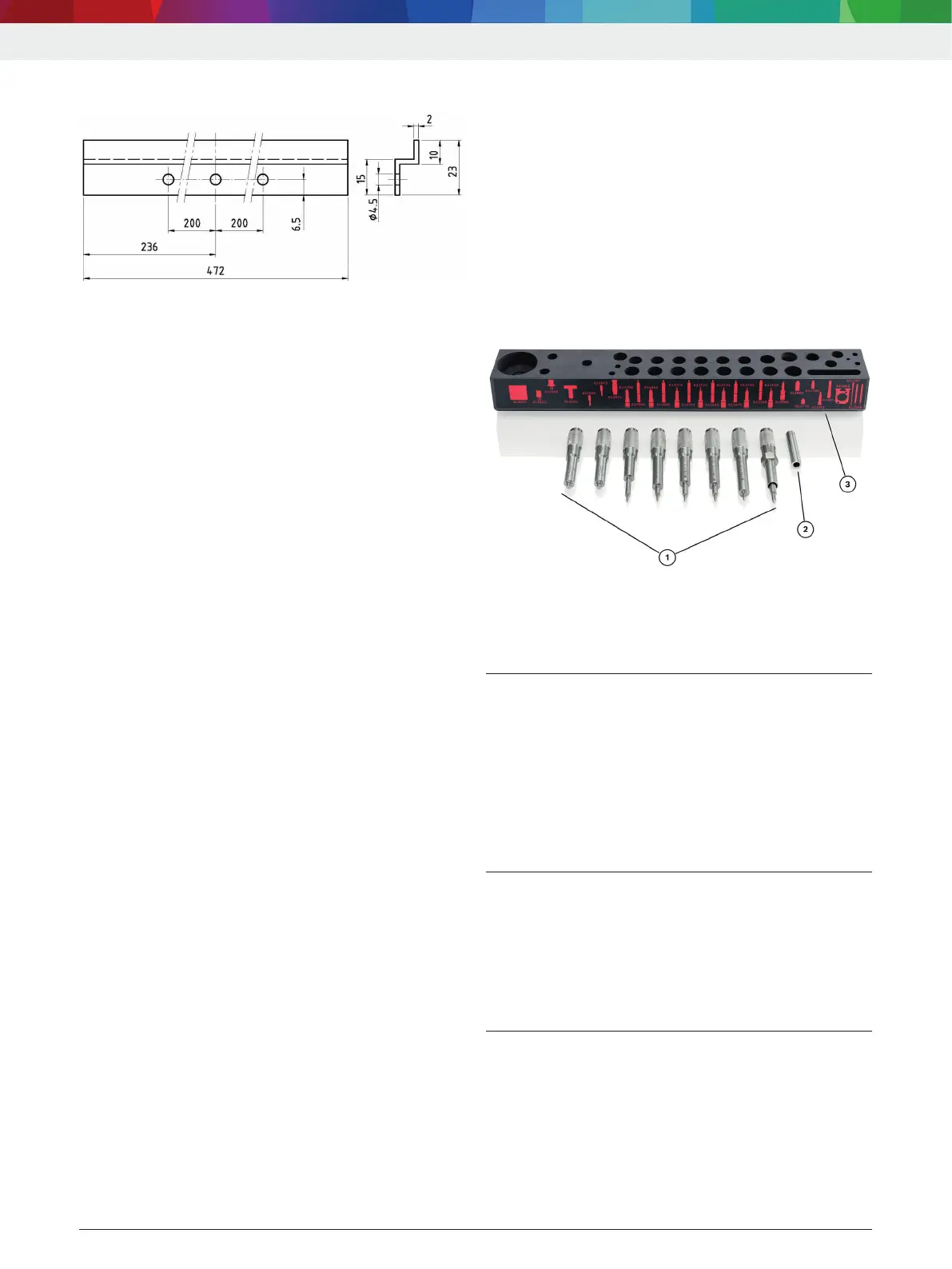

Fig. 5: Set Accessori 0986613750
1 Strumenti
2 Boccola distanziatrice
3 Attacco utensile
4.1 Sostituzione attacco utensile
1. Togliere tutti gli utensili dal pannello attrezzi.
Conservare gli utensili in un contenitore idoneo.
2. Rimuovere le quattro viti di fissaggio dell'attacco
utensili inferiore sulla parte posteriore del pannello
attrezzi.
3. Fissare il nuovo attacco attrezzi con le viti di fissaggio
dell'attacco utensili.
" Il pannello attrezzi è convertito.
4.2 Conversione estrattore
0986613165
1. Ruotare verso il basso il manicotto distanziale con
la forma esagonale del maschiatore.
2. Spingere il manicotto distanziale con la forma roton-
da (fig.5, pos.2) sopra il maschiatore e stringere.
" L'estrattore è convertito.
4.3 Sistemazione degli attrezzi
¶ Sistemare gli attrezzi. Controllare i numeri di identi-
ficazione e i simboli riportati sugli attacchi utensili
(fig.1, pos.3).
i Rimangono 5 attrezzi. Gli attrezzi in seguito non
serviranno più.
3.4.1 Indicazioni per il fissaggio del listello
Fig. 4: Dimensioni del listello
i Il tipo di fissaggio dipende dal sottofondo (ad es-
empio calcestruzzo, blocchi forati, parete a griglia
forata, parete in pannello di legno). Scegliere viti,
dadi e tasselli adeguati. Procurarsi le informazio-
ni relative presso il rivenditore specializzato o il
produttore.
! Il pannello attrezzi completo ha un peso complessivo
di circa 12kg. Utilizzare pertanto solamente viti, dadi
e tasselli capaci di sostenere tale carico.
3.4.2 Sistemazione degli attrezzi
¶ Sistemare gli attrezzi. Controllare i numeri di identi-
ficazione e i simboli riportati sugli attacchi utensili
(fig.1, pos.3).
i Sugli attacchi utensili superiori si trovano dei fori
per l'alloggiamento di 3viti cilindriche M7x35
eM8x30. Le viti non sono contenute nella fornitura
del set di attrezzi e devono essere ordinate a parte.
i I 3manicotti di riduzione 0986612801 vengono
conservati insieme alle viti cilindriche M8x30.
