4. 増備セット 0 986 613 750
i 2022年以前にご購入いただいたツールセット 0 986 614 360
には増備セットが必要となります。
i 増備セット 0 986 613 750 は、 8個の ツール、一個のスペー
サースリーブ、一個のツールホルダーを内容としています。5個の ツ
ールは今あるツールの代わりとなり、3個の ツールは新たに付け加
えられたものです。

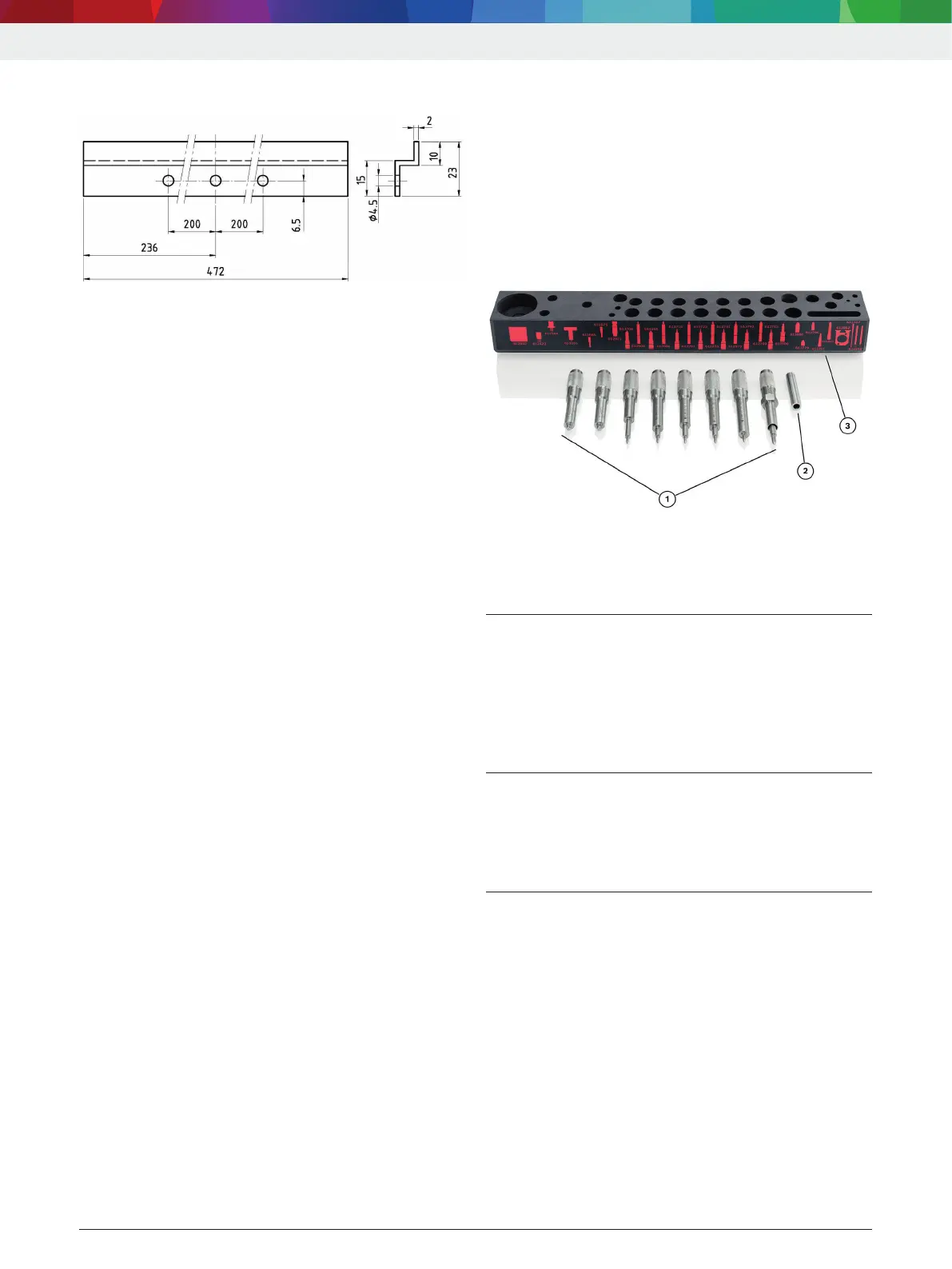

図5: 増備セット0986613750
1 ツール
2 スペーサースリーブ
3 ツールホルダー
4.1 ツールホルダーの交換
1. ツールを全部ツールボードから取り外します。ツールを適切な容器
に保管します。
2. ツールボードの裏側で下のツールホルダーから固定ネジを取り外し
ます。
3. 新しいツールホルダーを固定ネジでツールボードに固定します。
" ツールボードの取替えが終了しました。
4.2 抽出器 0 986 613 165 の取替え
1. 六角形のスペーサースリーブをねじタップから下に回します。
2. 丸いスペーサースリーブ(図 5、位置 2)をねじタップで押して締め
ます。
" 抽出器の取替えが終了しました。
4.3 ツールの分類
¶ ツールを分類します。そのために、ツールホルダー (図 1、項目 3)
の部品番号と記号に注意を払います。
i 5個の ツールが残っています。これらのツールは必要と され ませ
ん。
3.4.1 バーを固定するための指示
図4: バーの調整
i 固定の方法は取付け面 (コンクリート、中空ブロック、多孔板壁、
木製パネル壁等) に応じて行います。適切なネジ、ナット、ダボを
選択します。これに関しては、専門店または適切なメーカーからの
情報を得てください。
! 完全に装備されたツールボードの重さは、約 12 kgあります。その
ために、この永続的な負荷に耐えられるネジとナットとダボのみをご
使用ください。
3.4.2 ツールの分類
¶ ツールを分類します。そのために、ツールホルダー (図 1、位置 3)
の部品番号と記号に注意を払います。
i 上のツールホルダーにはそれぞれ 3本の シリンダーネジ M7 x 35
と M8 x 30を受け取る穴があります。ネジは同梱品の中には入っ
ておりませんので、お客様がご自分で用意する必要があります。
i 3個の 絞りブッシュ 0 986 612 801 が、シリンダーネジ
M8 x 30 と一緒に保管されます。
