4. Nachrüstsatz 0986613750
i Der Nachrüstsatz wird für Werkzeugsätze
0986614360 benötigt die vor 2022 gekauft wurden.
i Der Nachrüstsatz 0986613750 enthält
8Werkzeuge, eine Distanzhülse und eine Werk-
zeugaufnahme. 5Werkzeuge ersetzen vorhandene,
3Werkzeuge sind neu hinzugekommen.

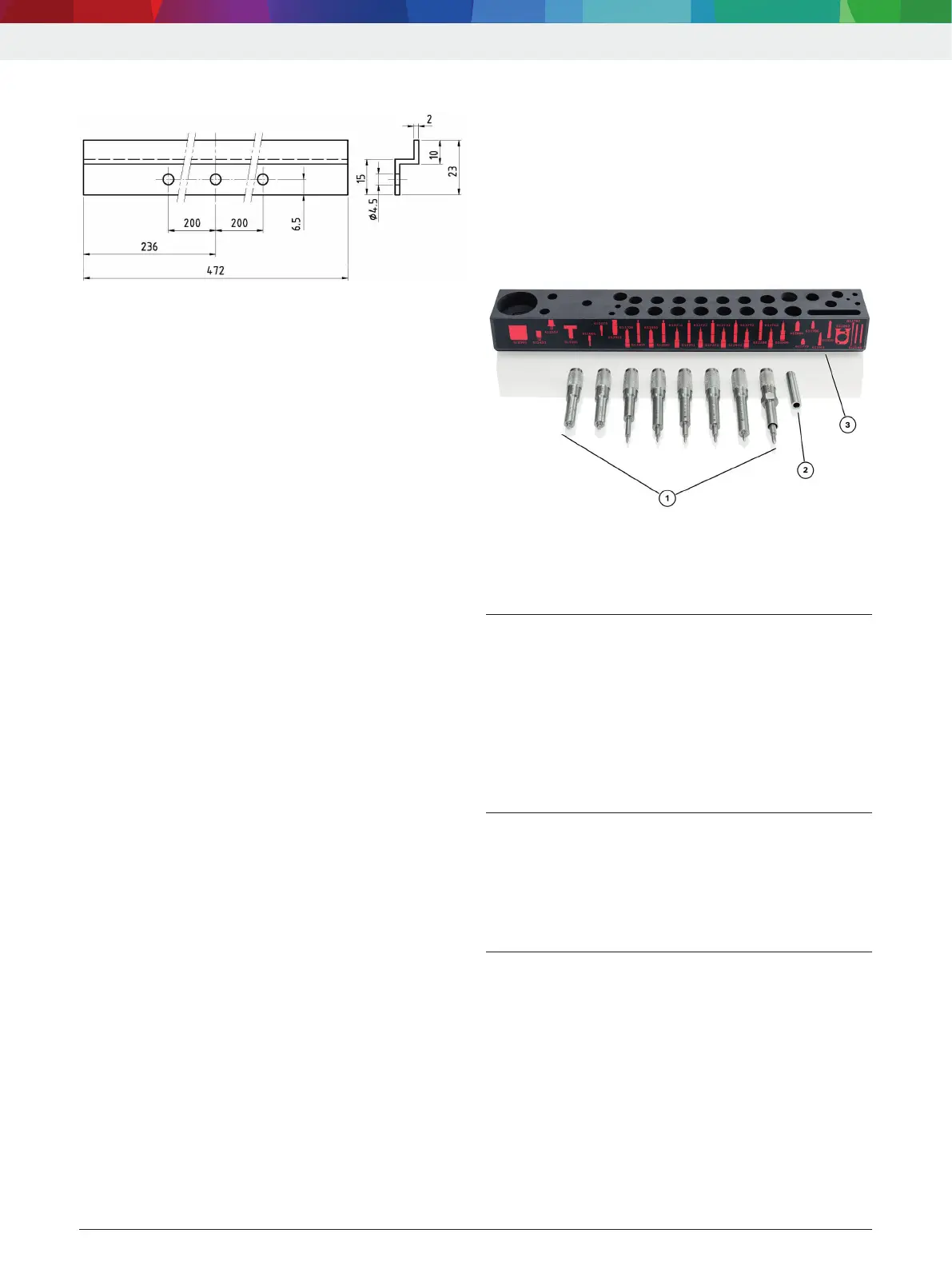

Abb. 5: Nachrüstsatz 0986613750
1 Werkzeuge
2 Distanzhülse
3 Werkzeugaufnahme
4.1 Werkzeugaufnahme tauschen
1. Alle Werkzeuge von der Werkzeugtafel entnehmen.
Werkzeuge in einem geeigneten Behältnis lagern.
2. Auf der Rückseite der Werkzeugtafel die Befesti-
gungsschrauben der unteren Werkzeugaufnahme
entfernen.
3. Neue Werkzeugaufnahme mit den Befestigungs-
schrauben an der Werkzeugtafel befestigen.
" Die Werkzeugtafel ist umgebaut.
4.2 Auszieher 0986613165 umbauen
1. Distanzhülse mit Sechskantform von Gewindebohrer
herunterdrehen.
2. Distanzhülse mit runder Form (Abb.5, Pos.2) über
den Gewindebohrer schieben und festziehen.
" Der Auszieher ist umgebaut.
4.3 Werkzeuge einsortieren
¶ Die Werkzeuge einsortieren. Auf den Werkzeugauf-
nahmen (Abb.1, Pos.3) die Sachnummern und
Symbole hierzu beachten.
i 5Werkzeuge bleiben übrig. Diese Werkzeuge
werden nicht mehr benötigt.
3.4.1 Hinweise zur Befestigung der Leiste
Abb. 4: Abmessungen der Leiste
i Die Art der Befestigung ist abhängig vom Untergrund
(z.B. Beton, Hohlblockstein, Lochblechwand, Holz-
paneelwand). Die passenden Schrauben, Muttern
und Dübel auswählen. Dazu Informationen im
Fachhandel oder beim entsprechenden Hersteller
einholen.
! Die komplett bestückte Werkzeugtafel hat ein
Gewicht von ca. 12kg. Deshalb nur Schrauben,
Muttern und Dübel verwenden, die dieser Dauer-
belastung standhalten.
3.4.2 Werkzeuge einsortieren
¶ Die Werkzeuge einsortieren. Auf den Werkzeugauf-
nahmen (Abb.1, Pos.3) die Sachnummern und
Symbole hierzu beachten.
i Auf der oberen Werkzeugaufnahme befinden sich
Bohrungen für die Aufnahme von jeweils 3Zylinder-
schrauben M7x35 und M8x30. Die Schrauben
sind nicht im Lieferumfang des Werkzeugsatzes
enthalten und müssen selber beigestellt werden.
i Die 3Reduzierhülsen 0986612801 werden
zusammen mit den Zylinderschrauben M8x30
aufbewahrt.
