4. 부가장치0986613750
i 공구 세트 0 986 614 360의 부가장치는 2022년도 전에
구매해야 합니다.
i 부가장치 0 986 613 750에는 8개의 공구, 한 개의 스페
이서 슬리브 및 한 개의 공구 마운트가 포함되어 있습니
다. 5 개의 공구는 기존의 공구를 대체하며 3 개의 공구
는 새로 추가되었습니다.
插插 5: 부가장치 0 986 613 750
1 공구
2 스페이서 슬리브
3 공구 마운트
4.1 공구마운트교체
1. 패널식 공구함에서 모든 공구를 꺼냅니다. 공구들을 적절
한 용기에 보관합니다.
2. 패널식 공구함 뒷부분에서 하단 공구 마운트의 고정 볼트
를 제거합니다.
3. 새 공구 마운트를 고정 볼트로 패널식 공구함에 고정합
니다.
" 패널식 공구함이 교체 설치되었습니다.
4.2 엑스트랙터0986613165교체설치
1. 나사 탭에서 육각 스페이서 슬리브를 돌려 풉니다.
2. 원형 (그림. 5, 항목. 2) 스페이서 슬리브를 나사 탭 위로
밀고 조입니다.
" 익스트랙터가 교체 설치되었습니다.
4.3 공구분류
¶ 공구를 분류합니다. 이와 관련된 공구 마운트(그림 1, 항
목 3)의 품목 번호 및 기호에 유의하십시오.
i 5 개의 공구가 남아 있습니다. 이 공구들은 더 이상 필요
하지 않습니다.
3.4.1 스트립고정지침

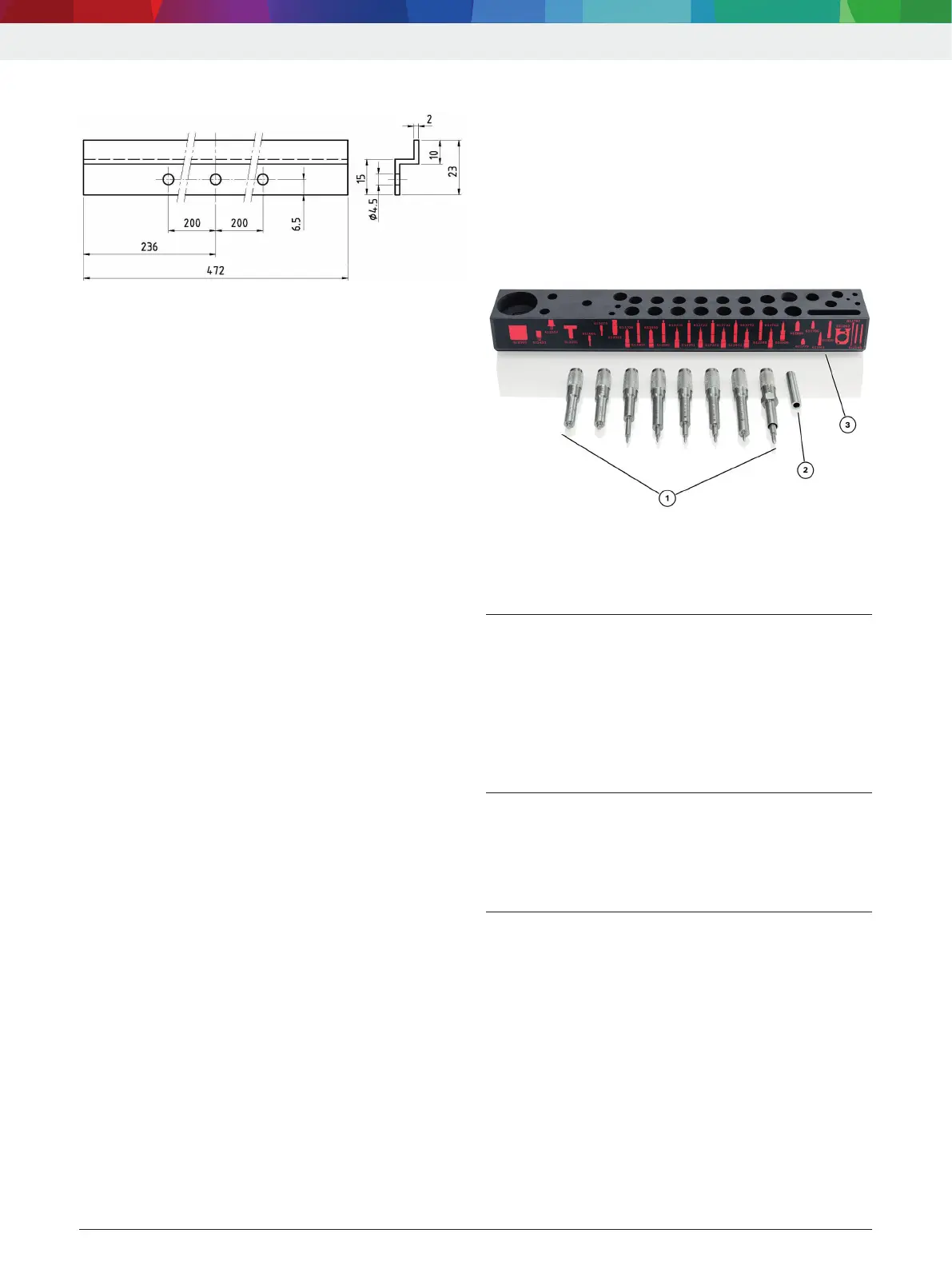

插插 4: 스트립 치수
i 고정 방식은 바닥면(예: 콘크리트, 공동 블록, 타공판, 나
무 판넬)에 따라 결정됩니다. 적합한 볼트, 너트 및 맞춤
못을 선택합니다. 이에 관한 정보는 공식 딜러 또는 해당
제조업체에 문의하십시오.
! 완전하게 설치된 패널식 공구함의 무게는 약 12 kg입니
다. 따라서 이러한 연속 부하를 견딜 수 있는 볼트, 너트
및 맞춤못만 사용하십시오.
3.4.2 공구분류
¶ 공구를 분류합니다. 이와 관련된 공구 마운트(그림 1, 항
목 3)의 품목 번호 및 기호에 유의하십시오.
i 상단 공구 마운트에는 M7 x 35 및 M8 x 30 등 3 개의
실린더 볼트 마운트를 위한 구멍이 있습니다. 이 볼트는
공구 세트의 제공품 범위에 포함되지 않기 때문에 스스로
주문해야 합니다.
i 0 986 612 801 등 3 개의 축소 슬리브는 M8 x 30 실린
더 볼트와 함께 보관됩니다.
