Productbeschrijving | 0 986 614 360 | 77 | nl
1 689 989 471 2021-07-01| Robert Bosch GmbH
4. Uitbreidingsset
0986613750
i De uitbreidingsset is voor gereedschapssets
0986614360 nodig die voor 2022 zijn aangeschaft.
i De uitbreidingsset0986613750 bevat
8gereedschappen, een afstandsbus en een ge-
reedschapsopname. 5gereedschappen vervangen
aanwezige gereedschappen, 3gereedschappen zijn
er nieuw bijgekomen.

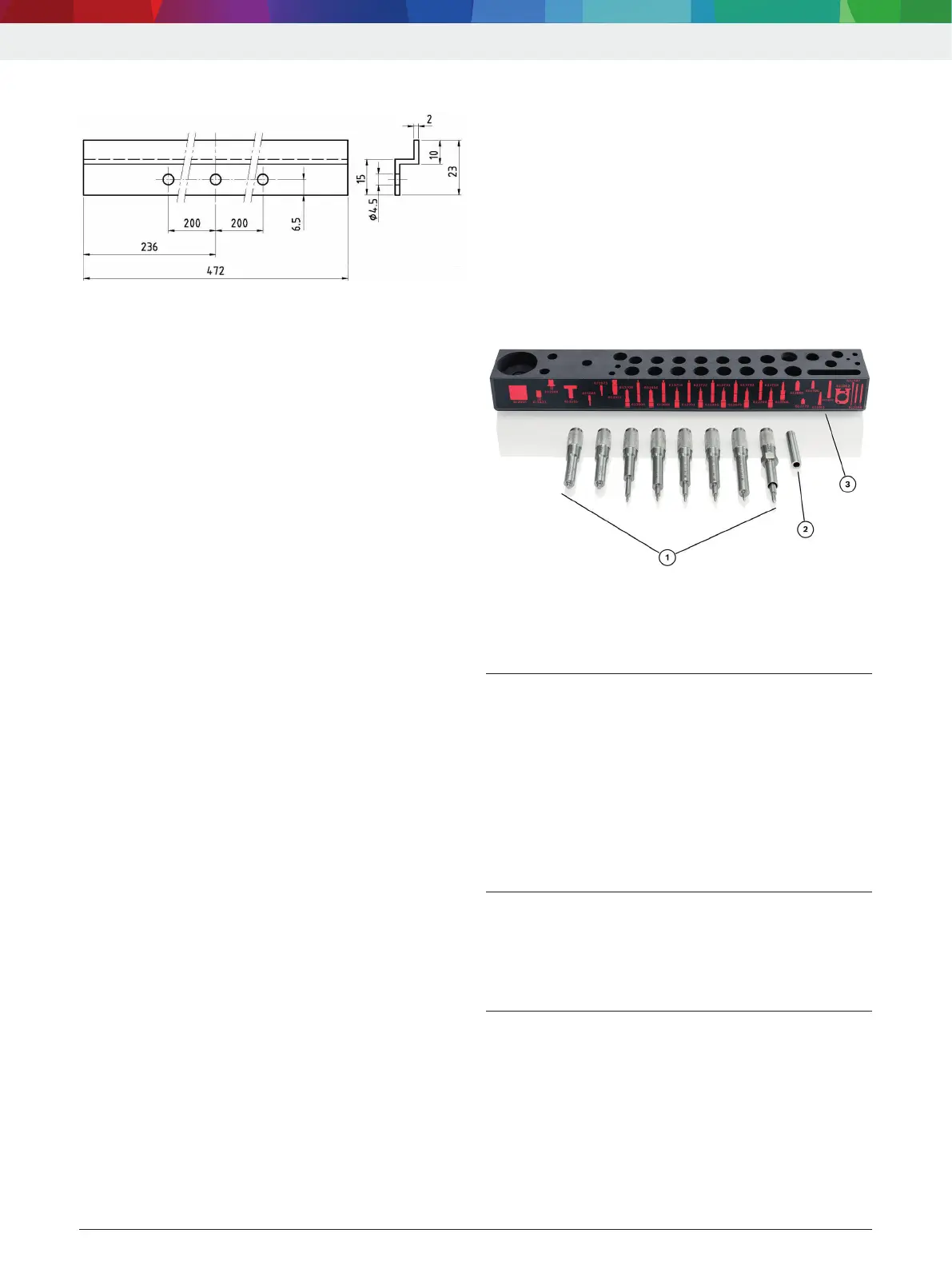

Afb. 5: Uitbreidingsset 0986613750
1 Gereedschap
2 Afstandshuls
3 Gereedschapopname
4.1 Gereedschapopname vervangen
1. Alle gereedschappen van het gereedschapspaneel
nemen. Gereedschappen in een passende bak
bewaren.
2. Aan de achterzijde van het gereedschapspaneel
de bevestigingsschroeven van de onderste ge-
reedschapsopname verwijderen.
3. Nieuwe gereedschapshouder met de bevestigings-
schroeven op het gereedschapspaneel bevestigen.
" Het gereedschapspaneel is omgebouwd.
4.2 Uittrekker0986613165 ombouwen
1. Afstandsbus met zeskantvorm van tap afdraaien.
2. Afstandsbus met ronde vorm (afb. 5, pos. 2) over
de tap schuiven en vastdraaien.
" De uittrekker is omgebouwd.
4.3 Gereedschappen onderverdelen
¶ De gereedschappen onderverdelen. Hiervoor op de
gereedschapsopnames (afb.1, pos.3) de artikel-
nummers en symbolen aanhouden.
i 5gereedschappen blijven over. Deze gereedschappen
zijn niet meer nodig.
3.4.1 Aanwijzingen voor het bevestigen van de lijst
Afb. 4: Afmetingen van de lijst
i Het soort bevestiging is afhankelijk van de onder-
grond (bijv. beton, holle blokken, geperforeerde
plaatstalen wand, wand van houten panelen). De
passende schroeven, moeren en pluggen selecteren.
Informatie daarover kunt u inwinnen bij de vakhan-
del of de desbetreffende producent.
! Een compleet uitgerust gereedschapspaneel
heeft een gewicht van circa12kg. Daarom alleen
schroeven, moeren en pluggen gebruiken, die be-
stand zijn tegen deze continue belasting.
3.4.2 Gereedschappen onderverdelen
¶ De gereedschappen onderverdelen. Hiervoor op de
gereedschapsopnames (afb.1, pos.3) de artikel-
nummers en symbolen aanhouden.
i Op de bovenste gereedschapsopname bevinden zich
boringen voor cilinderschroeven M7x35 en M8x30.
De schroeven zijn niet met de gereedschapsset mee-
geleverd en moeten zelf worden voorzien.
i De 3verloopbussen0986612801 worden samen
met de cilinderschroeven M8x30 bewaard.
