4. Utvidelsessett
0986613750
i Utvidelsessettet trengs for verktøysett
0986614360 solgt før 2022.
i Utvidelsessettet 0986613750 inneholder 8verk-
tøy, en avstandshylse og et verktøyfeste. 5verktøy
erstatter eksisterende, 3 verktøy er lagt til.

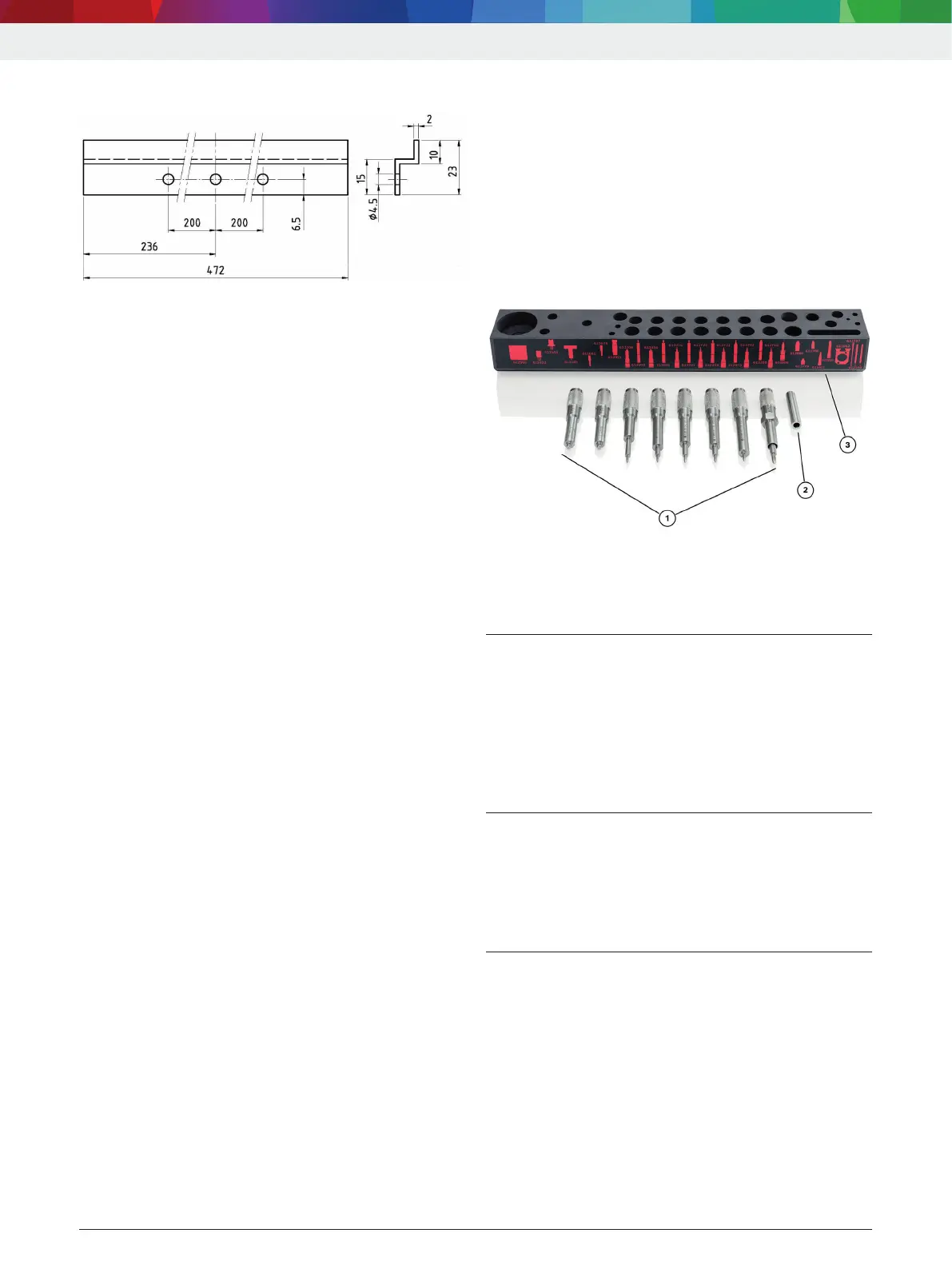

Fig. 5: Utvidelsessett 0986613750
1 Verktøy
2 Avstandshylse
3 Verktøyholder
4.1 Bytte verktøyholder
1. Alle verktøyene tas av tavlen. Oppbevar verktøyene
i en egnet kasse.
2. På baksiden av verktøytavlen fjerner man festes-
kruene til det nedre verktøyholderen.
3. Fest det nye verktøyholderen til verktøytavlen med
festeskruene.
" Verktøytavlen er nå bygd om.
4.2 Bygge om uttrekker 0986613165
1. Skru av avstandshylsen med sekskantform fra gjen-
getappen.
2. Skyv avstandshylsen med rund form (fig.5, pos.2)
over gjengetappen og stram den.
" Uttrekkeren er bygd om.
4.3 Sortere inn verktøy
¶ Sorter inn verktøyene. Følg saksnumrene og symbo-
lene på verktøyholderne (fig.1, pos.3).
i 5verktøy blir til overs. Disse verktøyene er ikke
lenger nødvendig.
3.4.1 Merknader til festing av list
Fig. 4: Målene på listen
i Type feste avhenger av underlaget (f.eks. betong, hul
blokkstein, vegg av perforerte plater, trepanelvegg).
Bruk egnede skruer, muttere og plugger. Du finner
mer informasjon om dette hos forhandleren eller
den relevante produsenten.
! Den komplette verktøytavlen med verktøy veier
ca.12 kg. Derfor skal det kun brukes skruer, muttere
og plugger som tåler denne belastningen.
3.4.2 Sortere inn verktøy
¶ Sorter inn verktøyene. Følg saksnumrene og symbo-
lene på verktøyholderne (fig.1, pos.3).
i På de øverste verktøyholderne finnes det hull for
å feste 3 unbracoskruer hver med dimensjonene
M7x35 og M8x30. Skruer er ikke inkludert i
leveransen av verktøysettene og man må anskaffe
disse selv.
i De tre reduksjonshylsene 0986612801 oppbevares
sammen med unbracoskruene M8x30.
