| 92 | 0 986 614 360 | Descrição do produtopt
1 689 989 471 2021-07-01| Robert Bosch GmbH
4. Kit para montagem
posterior 0986613750
i O kit para montagem posterior é necessário para
jogos de ferramentas 0986614360 adquiridos
antes de 2022.
i O kit para montagem posterior 0986613750
contém 8ferramentas, um espaçador e um porta-
ferramentas. 5ferramentas substituem ferramentas
existentes, 3ferramentas novas foram adicionadas.

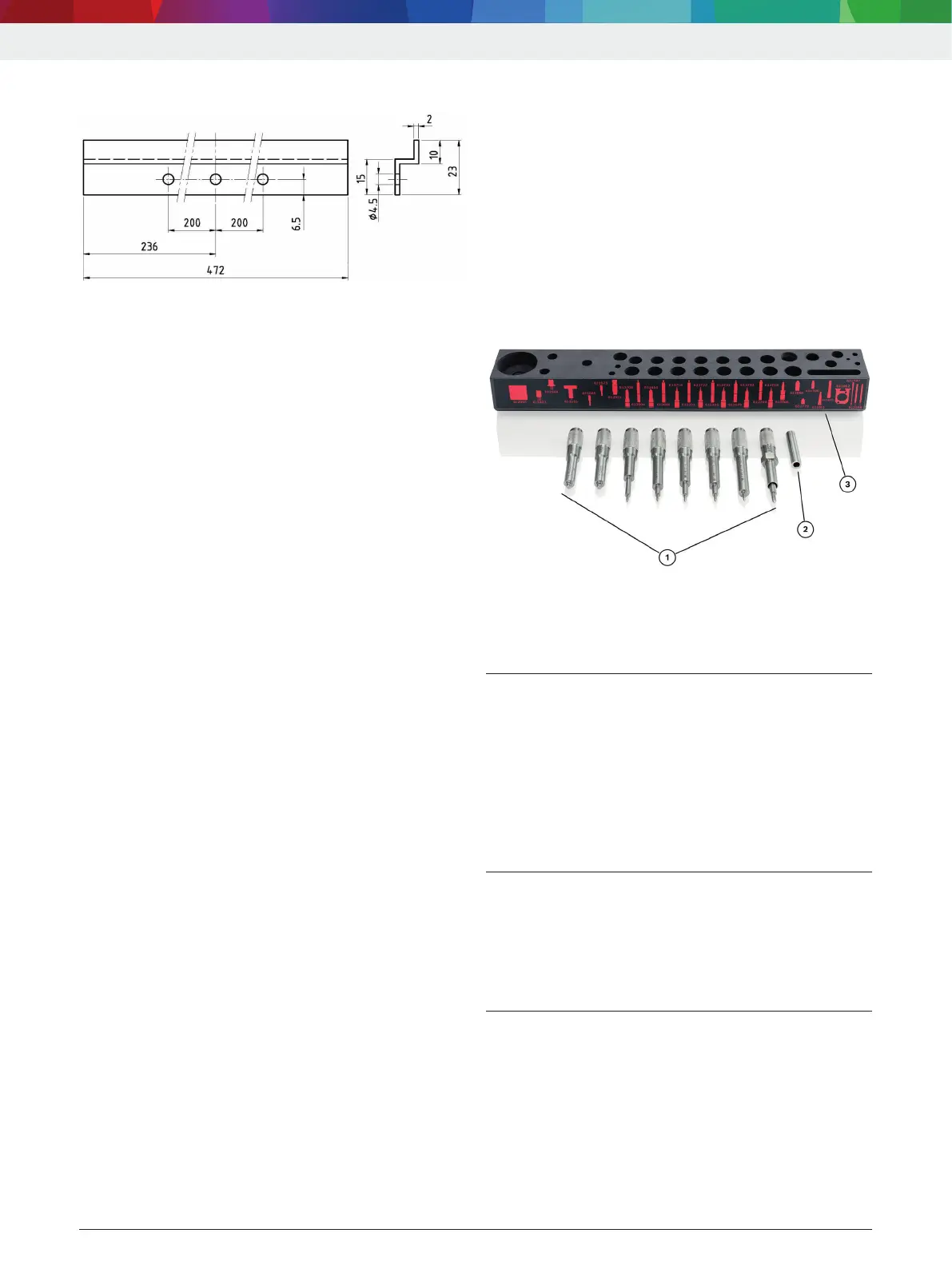

Fig. 5: Kit para montagem posterior 0986613750
1 Ferramentas
2 Espaçador
3 Porta-ferramentas
4.1 Trocar o porta-ferramentas
1. Remova todas as ferramentas do quadro de ferra-
mentas. Guarde as ferramentas em um recipiente
adequado.
2. Na parte traseira do quadro de ferramentas, remova
os parafusos de fixação do porta-ferramentas inferior.
3. Fixe o novo porta-ferramentas com os parafusos de
fixação no quadro de ferramentas.
" A conversão do quadro de ferramentas está feita.
4.2 Conversão do extrator 0986613165
1. Desparafuse a manga espaçadora sextavada do
macho.
2. Passar a luva espaçadora de formato redondo
(Fig.5, pos.2) por cima do macho e apertar.
" A conversão do extrator está feita.
4.3 Organizar as ferramentas
Organizar as ferramentas. Observe os números de
referência e símbolos nos porta-ferramentas (fig.1,
pos.3).
i 5ferramentas ficam sobrando. Estas ferramentas
não são mais necessárias.
3.4.1 Indicações para a fixação da barra
Fig. 4: Dimensões da barra
i O tipo de fixação depende do tipo de superfície de
montagem (porex. concreto, bloco oco, parede de
chapa perfurada, parede de ripas de madeira). Sele-
cionar os parafusos, porcas e cavilhas apropriados.
Obtenha informações sobre o tema junto de distri-
buidores especializados ou no respectivo fabricante.
! O quadro de ferramentas completamente equipado
pesa cerca de 12kg. Por isso, utilize apenas para-
fusos, porcas e cavilhas com capacidade suficiente
de sustentação de carga.
3.4.2 Organizar as ferramentas
Organizar as ferramentas. Observe os números de
referência e símbolos nos porta-ferramentas (fig.1,
pos.3).
i No porta-ferramentas superior se encontram furos
para 3parafusos cilíndricos M7x35 e M8x30.
Os parafusos não estão incluídos no volume de
fornecimento do jogo de ferramentas e devem ser
adquiridos pelo próprio usuário.
i As 3mangas redutoras 0986612801 são arma-
zenadas junto com os parafusos cilíndricos M8x30.
