Descriere produs | 0 986 614 360 | 97 | ro
1 689 989 471 01.07.2021| Robert Bosch GmbH
4. Set de echipare ulterioară
0986613750
i Setul de echipare ulterioară este necesar pentru
seturile de unelte 0986614360 care au fost achi-
ziționate înainte de 2022.
i Setul de echipare ulterioară 0986613750 conține
8unelte, un manșon de distanțare și un suport de
unelte. 5unelte le înlocuiesc pe cele existente,
3unelte au fost adăugate.

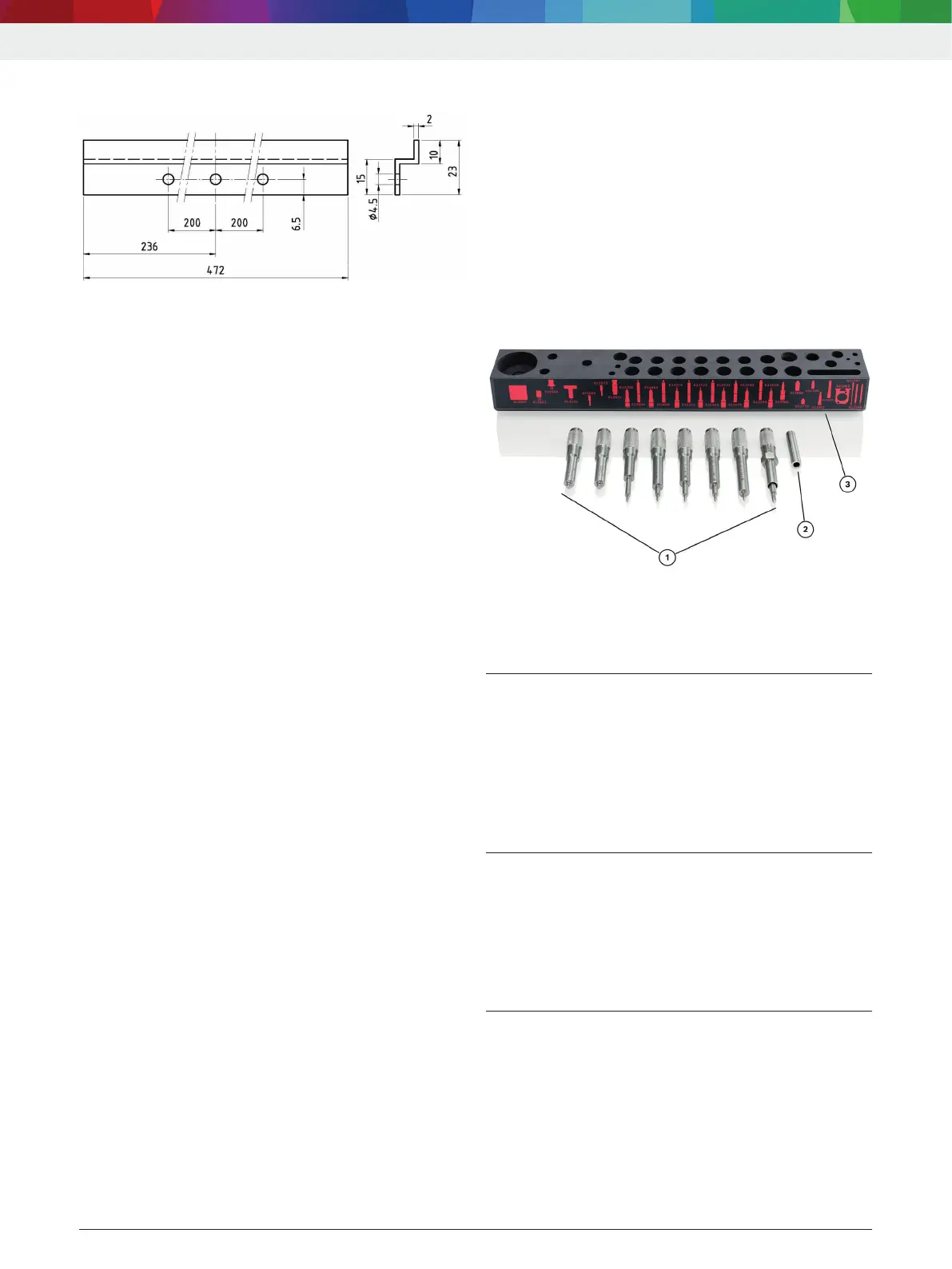

Fig. 5: Set de echipare ulterioară 0986613750
1 Unelte
2 Manșon de distanțare
3 Suport de unelte
4.1 Înlocuirea suportului de unelte
1. Scoateți toate uneltele de pe panoul de unelte.
Depozitați uneltele într-un recipient adecvat.
2. Scoateți șuruburile de fixare ale suportului inferior
de unelte din partea din spate a panoului de unelte.
3. Fixați noul suport de unelte pe panoul de unelte cu
șuruburile de fixare.
" Panoul de unelte este remontat.
4.2 Remontarea extractorului
0986613165
1. Înșurubați în jos manșonul de distanțare cu formă
hexagonală de la nivelul tarodului.
2. Împingeți manșonul de distanțare cu formă rotundă
(fig.5, poz.2) peste tarod și strângeți-l.
" Extractorul este remontat.
4.3 Sortarea uneltelor
¶ Sortați uneltele. Acordați atenție numerelor de
articol și simbolurilor de pe suporturile de unelte
(fig.1, poz.3).
i Au rămas 5unelte. Aceste unelte nu mai sunt nece-
sare.
3.4.1 Instrucțiuni pentru fixarea barei
Fig. 4: Dimensiunile barei
i Tipul de fixare depinde de suprafața utilizată (de
exemplu beton, bolțar cu goluri, perete din ta-
blă perforată, perete din plăci de lemn). Alegeți
șuruburile, piulițele și diblurile adecvate. Pentru
informații în acest sens, adresați-vă magazinelor de
specialitate sau producătorilor corespunzători.
! Panoul de unelte complet echipat are o greutate de
aproximativ 12kg. Din acest motiv, utilizați exclusiv
șuruburi, piulițe și dibluri care pot suporta această
sarcină permanentă.
3.4.2 Sortarea uneltelor
¶ Sortați uneltele. Acordați atenție numerelor de
articol și simbolurilor de pe suporturile de unelte
(fig.1, poz.3).
i Pe suportul superior de unelte există orificii de
fixare pentru fiecare dintre cele 3șuruburi cilindri-
ce M7x35 și M8x30. Șuruburile nu sunt incluse
în pachetul de livrare al setului de unelte și trebuie
furnizate de către dumneavoastră.
i Cele 3manșoane de reducție 0986612801
sunt depozitate împreună cu șuruburile cilindrice
M8x30.
