Deutsch–3
1 609 929 C66 • (02.07) T
Zuverlässig gefunden werden funktions-
bedingt nur Objekte, die quer zur Bewe-
gungsrichtung des Gerätes verlaufen.

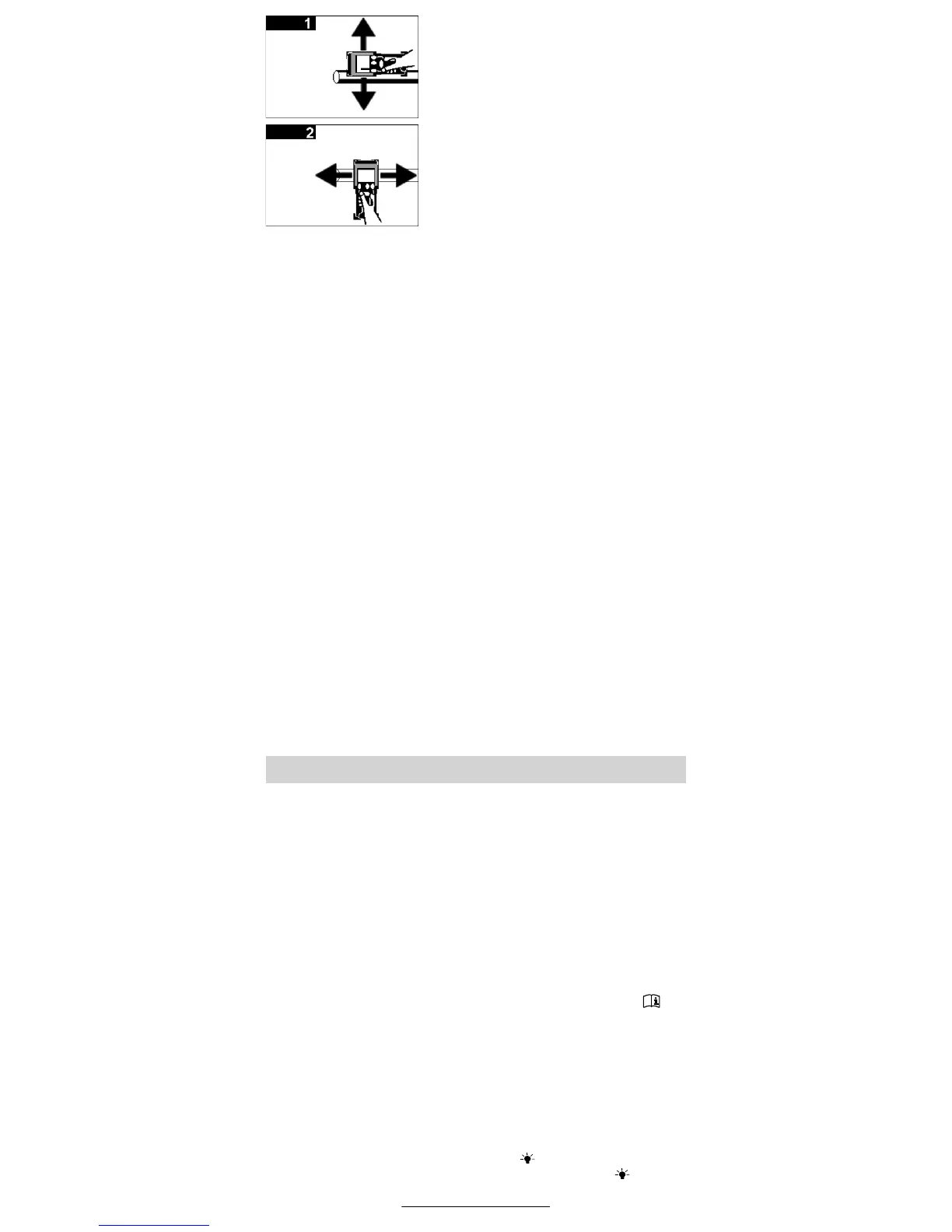

Deshalb den zu untersuchenden Be-
reich immer kreuzweise abfahren.
Objekte, die deutlich größer als das Gerät
sind, können jedoch auch bei paralleler
Bewegungsrichtung angezeigt werden.
Befinden sich mehrere Objekte überein-
ander in der Wand, wird im Display das
Objekt angezeigt, welches der Oberfläche
am nächsten liegt.
Feststellbare Objekte:
– Kunststoffrohre (z.B. Wasserrohre, Leerrohre)
– Elektrische Leitungen (unabhängig, ob spannungsführend oder
nicht)
– Dreiphasige Drehstromleitungen (z.B. zum Herd)
– Kleinspannungsleitungen (z.B. Klingel, Telefon)
– Metalle jeglicher Art (z.B. Stahl, Kupfer, Aluminium)
– Hohlräume
– Holz
Messung möglich in:
– Beton/Stahlbeton
– Mauerstein (Ziegel, Porenbeton, Blähbeton, Bims)
– Leichtbauwänden
– sowie unter Oberflächen wie Putz, Fliesen, Tapeten, Parkett,
Teppich
Besondere Messfälle
Unter ungünstigen Umständen kann das Gerät bestimmte Objekte
prinzipbedingt nicht sicher erkennen, z. B.:
– Leere Kunststoffrohre und Holz in Hohlräumen und Leichtbauwän-
den
– Metalloberflächen und feuchte Oberflächen mit hohem Wasserge-
halt können nicht durchdrungen werden. Sie werden selbst als Ob-
jekte angezeigt.
– Feuchte Bereiche in einer Wand können unter Umständen (z.B. bei
hohem Wassergehalt) als Objekte angezeigt werden.
– Bei mehrschichtigem Aufbau von Wänden, z.B. durch Wandver-
kleidungen, wird möglicherweise nur die erste Grenzschicht (z.B.
Hohlraum hinter der Wandverkleidung) angezeigt.
– Hohlräume in einer Wand werden als Objekte angezeigt.
– Größere zylindrische Objekte (z.B. Kunststoff- oder Wasserrohre)
können in der Anzeige schmaler erscheinen als sie tatsächlich sind.
Vor der Inbetriebnahme sicherstellen, dass der Sensorbereich
10 nicht feucht ist. Gegebenenfalls Gerät mit einem Tuch tro-
ckenreiben.
Ein-Aus-Schalten
Einschalten:
Ein-Aus-Taste „on/off“ 5 oder Taste „start“ 6 drücken. Der beleuch-
tete Startbildschirm erscheint.
Vor Beginn der Messung (siehe Messvorgang) kann durch Drücken der
Taste „mode“ 8 eine Erläuterung zur Funktionsweise des Gerätes im
Display 3 abgerufen werden (Dauer ca. 1 min).
Die Erläuterung kann durch Drücken der Taste „mode“ 8 jederzeit neu
gestartet werden, solange links unten im Display das Symbol ge-
zeigt wird. Durch Drücken der Taste „start“ 6 wird die Erläuterung ab-
gebrochen, die Messung kann beginnen.
Ausschalten:
Ein-Aus-Taste „on/off“ 5 drücken.
Nach ca. 5 min ohne Durchführung einer Messung schaltet das Gerät
zur Schonung der Batterien automatisch ab.
Displaybeleuchtung
Bei Dunkelheit Taste Displaybeleuchtung 4 drücken. Das Display
wird beleuchtet. Zum Ausschalten der Beleuchtung Taste 4 erneut
drücken.
Inbetriebnahme
