Suomi–4
1 609 929 C66 • (02.07) T
Laite ei hahmota seinää edestä vaan poikkileikkauksena.
Ellei laitetta käynnistetä seinässä, ilmestyy
näyttöön kehotus asettamaan laite seinää
vasten.
Liikuttele laitetta liikesuunnassa (katso Toimintatapa) seinän yli. Mittaus-
tulokset osoitetaan näytössä 3 muutaman senttimetrin jälkeen. Oikei-
den mittaustulosten varmistamiseksi, tulee liikuttaa laitetta seinässä vä-
hintään 8 cm matka.

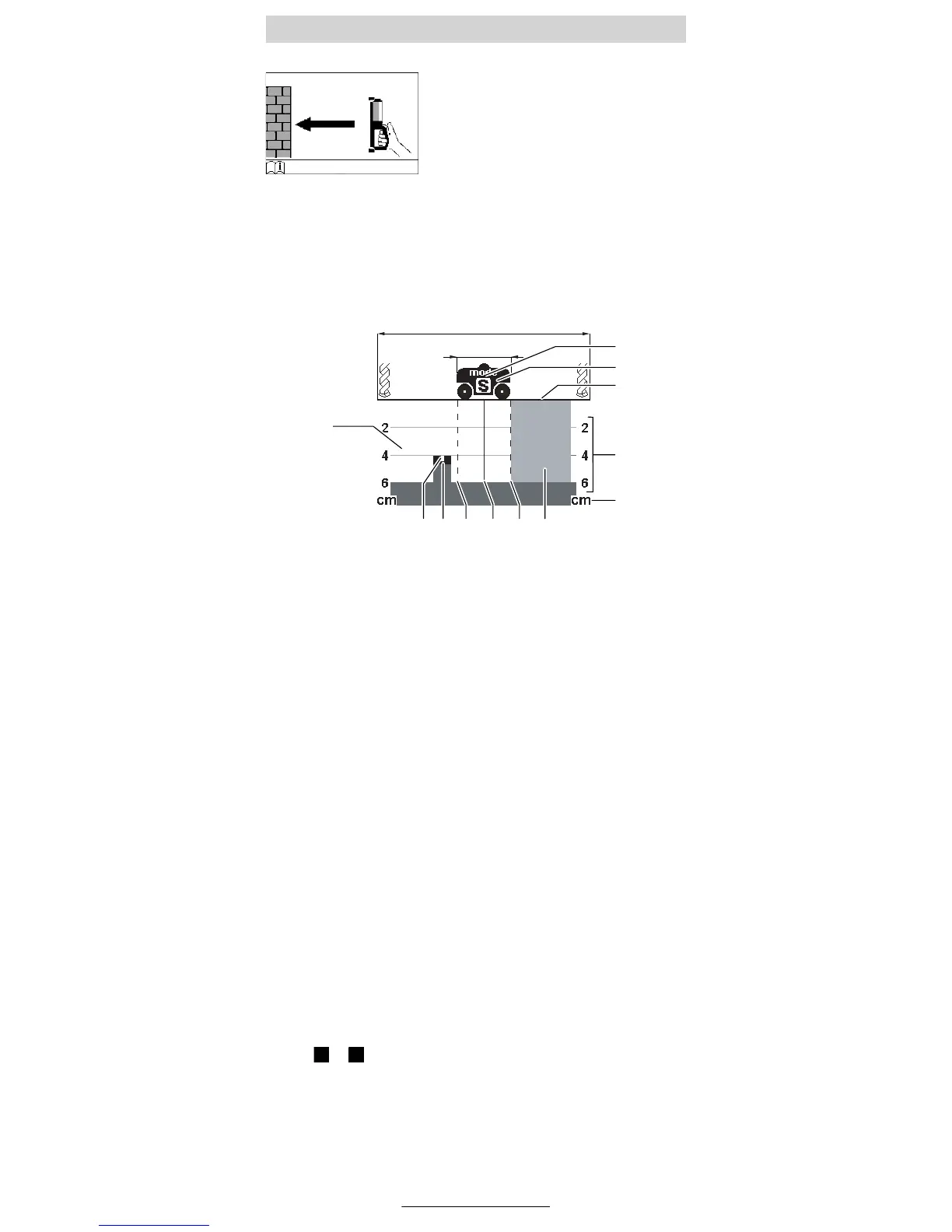

Mittauksen aikana ilmestyy seuraavat näyttöelementit:
Näyttöelementit
a Mittaustapa
b Laitteen poikkileikkaus
c Seinän pinta
d Sallitun poraussyvyyden syvyysasteikko
e Syvyysasteikon mittasuure
f Harmaa: toistaiseksi tutkimaton alue
g Laitteen ulkoreunat
h Laitteen keskiviiva, sijainti vastaa laitteen suuntausapua 9
i Seinässä löydetyn kohteen keskipiste
k Musta: seinässä löydetty kohde
l Valkoinen: jo tutkittu alue
Jos seinästä löytyy kohde, ilmestyy valkoiseen alueeseen l musta mer-
kintä k. Näytön syvyysasteikosta d voidaan lukea kuinka syvälle voi-
daan porata.
Esimerkki: Yllä olevassa näytössä kohde on vasemmalla laitteen vieres-
sä. Tässä kohdassa voidaan porata 4 cm syvyyteen asti.
Kohteiden paikantamiseksi riittää mittauspinnan kertaylitys.
Toista seinän tutkinta liikuttamalla laite seinän yli kohtisuoraan alkupe-
räiseen mittaussuuntaan nähden (katso Toimintatapa).
Löydetyn kohteen tarkkaa paikannusta ja merkintää varten, tulee laite
siirtää takaisin mittauspinnan yli asettamatta sitä välillä pois kädestä
(katso myös Kohteiden paikannus).
Löydetyn kohteen kulku seinässä voidaan päätellä ajamalla useampia
toisiinsa nähden siirrettyjä mittaussuoria (katso Esimerkkejä mittaustu-
loksista ja ). Merkitse ja yhdistä tällöin kyseiset mittauspisteet.
Painamalla painiketta ”start” 6 voidaan löydettyjen kohteiden osoitus
milloin vain poistaa näytöstä ja uusi mittaus aloittaa.
Mittaustapahtuma
≈ 350 mm
e
d
ki gh gf
l
b
≈ 100 mm
c
b
a
A B
