Deutsch - 2
■ Das Gerät vor dem Ablegen immer ausschal-
ten und warten bis das Gerät zum Stillstand
gekommen ist.
■ Niemals Kindern die Benutzung des Gerätes
gestatten.
■ Bosch kann nur dann eine einwandfreie Funk-
tion des Gerätes zusichern, wenn das für die-
ses Gerät vorgesehene Original-Zubehör ver-
wendet wird.
■ Gerät nur mit Zusatzgriff 9 verwenden.
Das Griffstück durch Linksdrehen lösen. Den Zu-
satzgriff
9 schwenken und der Arbeitsstellung
anpassen.
Das Griffstück danach wieder fest anziehen.
Die integrierte Vibrationsdämpfung 4 reduziert
auftretende Vibrationen.
Der Softgriff erhöht die Abrutschsicherheit und
sorgt dadurch für bessere Griffigkeit und Hand-
lichkeit des Gerätes.
■ Vor allen Arbeiten am Gerät Netzstecker
ziehen.
Mit der Werkzeugaufnahme SDS-max ist ein ein-
facher, bequemer Werkzeugwechsel möglich,
ohne Hilfe zusätzlicher Werkzeuge.
☞
Das Einsteckende der Werkzeuge ist re-
gelmäßig zu fetten.
Die Staubschutzkappe 1 verhindert weitgehend
das Eindringen von Bohrstaub während des Be-
triebes. Beim Einsetzen des Werkzeuges darauf
achten, dass die Staubschutzkappe
1 nicht
beschädigt wird.
Eine beschädigte Staubschutzkappe ist so-
fort auszutauschen. Es wird empfohlen, dies
von einem Kundendienst vornehmen zu las-
sen.
Einsetzen (siehe Bild )
Das Einsteckende des Werkzeuges reinigen
und fetten.
Das Werkzeug drehend in die Werkzeugauf-
nahme einführen bis es selbsttätig verriegelt
wird. Die Verriegelung durch Ziehen am Werk-
zeug prüfen.
Entnehmen (siehe Bild )
Die Verriegelungshülse 2 der Werkzeugauf-
nahme nach hinten schieben und das Werkzeug
entnehmen. Die Verriegelungshülse
2 wieder
loslassen.
Netzspannung beachten: Die Spannung der
Stromquelle muss mit den Angaben auf dem
Typschild des Gerätes übereinstimmen. Mit
230 V gekennzeichnete Geräte können auch an
220 V betrieben werden.

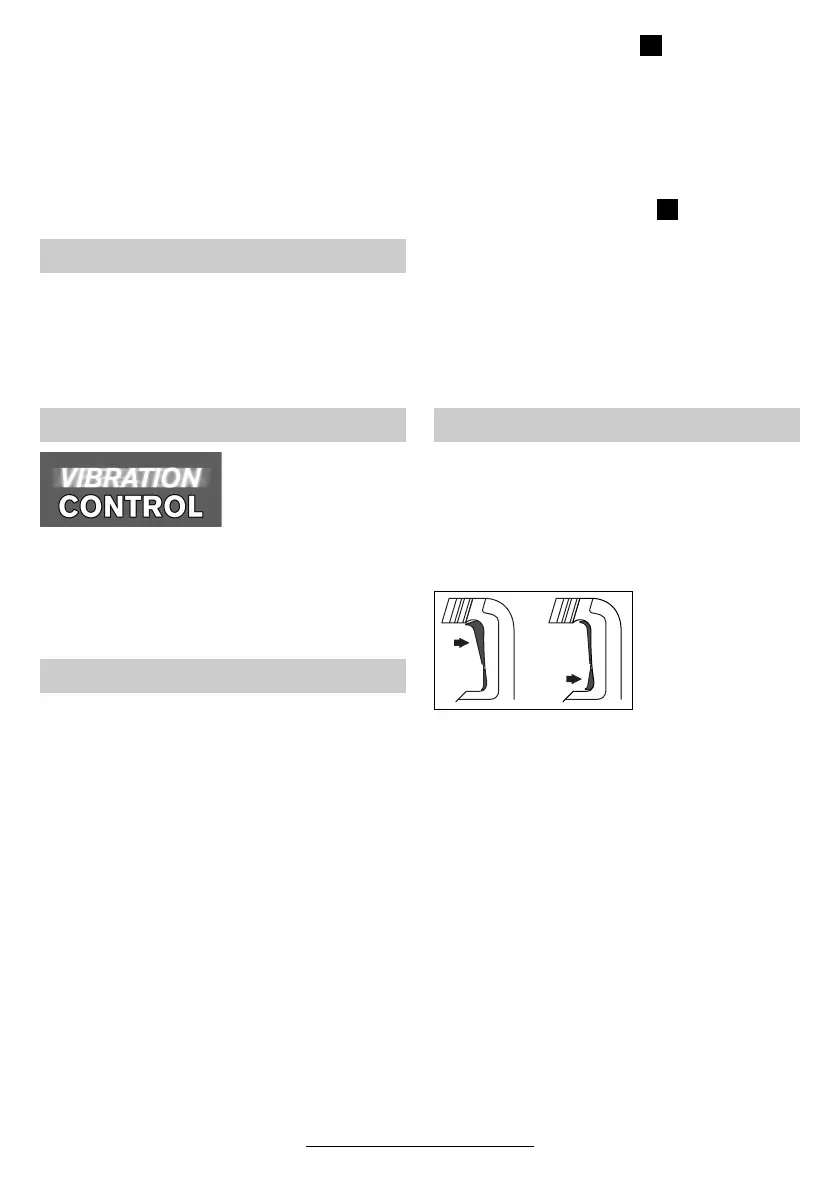

Ein-/Ausschalten
Zur Inbetriebnahme des Gerätes den Ein-/Aus-
schalter
5 oben drücken bis er arretiert ( I ).
Zum
Ausschalten des Gerätes den Ein-/Aus-
schalter
5 unten drücken ( 0 ) und loslassen.
☞
Bei niedrigen Temperaturen erreicht das
Gerät erst nach einer gewissen Zeit die
volle Schlagleistung.
Diese Anlaufzeit kann verkürzt werden, in-
dem der Meißel einmal auf den Boden ge-
stoßen wird.
Zusatzgriff
Vibrationsdämpfung
Werkzeugwechsel
Inbetriebnahme
A
B
I
0
7 • 1 619 929 577 • TMS • 22.02.02
